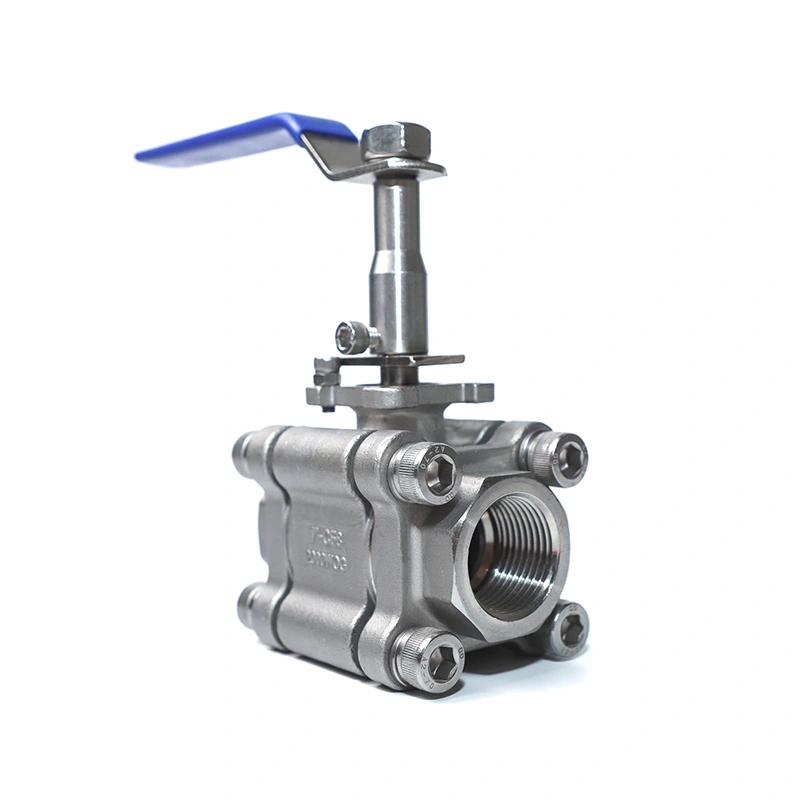

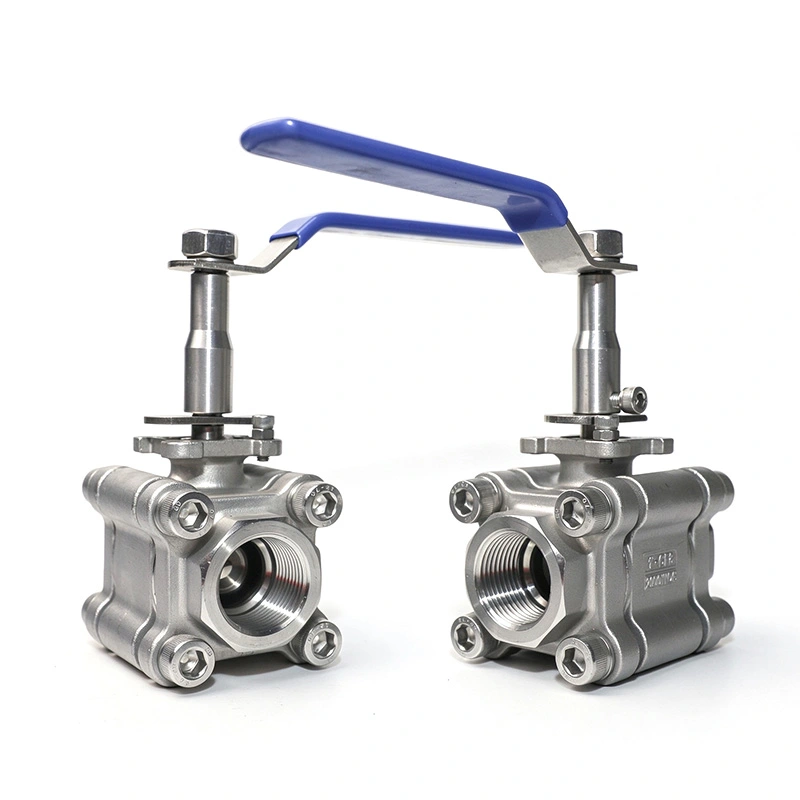

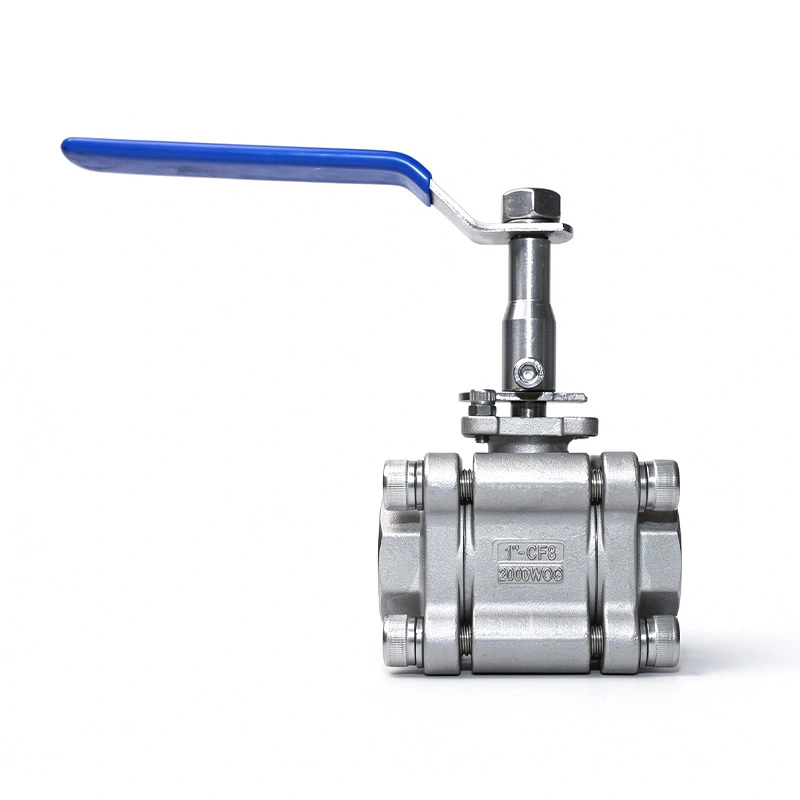

3PC топчест вентил од нерѓосувачки челик 2000WOG продолжено стебло

3PC од нерѓосувачки челик топчест вентил 2000WOG продолжено стебло е дизајниран за изолирани цевководи, закопани инсталации и други апликации каде работната точка на вентилот треба да се прошири. Вентилот е опремен со нерѓосувачки челик 316 тело, топка и стебло, триделна конструкција и NPT или BSP врски со навој. Продолженото стебло овозможува на вентилот да се ракува подалеку од изолираниот или затрупан дел од цевководот.

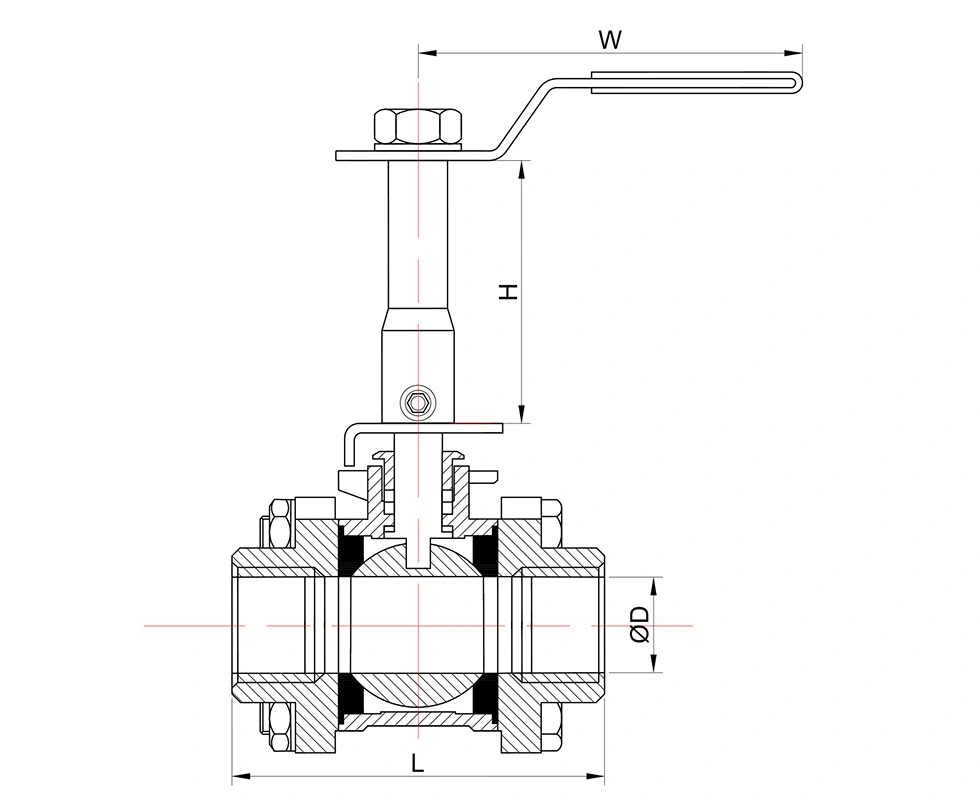

Главни димензии

Општи димензии:

Клучни карактеристики

1. Проширено стебло за изолирани и закопани цевководи

Издолженото стебло ја поставува работната точка над или подалеку од областа за поврзување на цевководот. Оваа конфигурација е корисно кога изолацијата на цевката, подземната инсталација или ограничениот пристап го отежнуваат ракувањето со стандардното стебло. Стеблото исто така користи структура против издувување за сервисирање под притисок.

2. 316 Конструкција од нерѓосувачки челик

Телото е направено од не'рѓосувачки челик ASTM A351 CF8M, додека топката и стеблото користат ASTM A182 F316. Овие материјали обезбедуваат отпорност на корозија за компатибилни апликации за вода, масло, гас и индустриски течности. Седиштето RPTFE е специфициран за наведениот температурен опсег и условите за услуга.

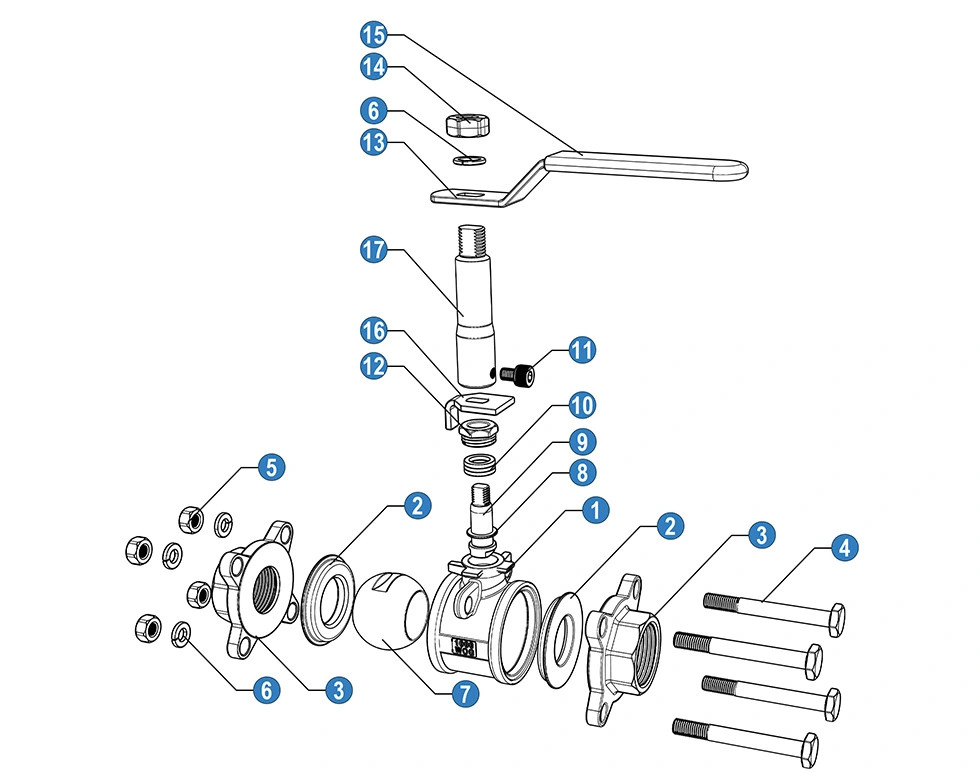

3. Тело од три парчиња

Телото од три дела овозможува пристап до внатрешните компоненти за проверка и одржување. Вентилот може да биде се расклопува кога седиштето, заптивките или другите внатрешни делови треба да се проверат или заменат, што е корисно за одржување на инсталираните цевководни системи.

4. Оценка за притисок од 2000 WOG

Продолженото стебло 3PC од не'рѓосувачки челик топчест вентил 2000WOG е наведен за контрола на течноста за вклучување-исклучување под висок притисок, со максимален притисок од 1975 година PSI наведен во податоците за производот. Применливиот работен притисок треба да се потврди според големината на вентилот, температурата, средината и соодветниот рејтинг притисок-температура.

Стандарди и контрола на квалитет

Вентилот е произведен според барањата ISO 17292/API 608, со референцирани оценки за притисок-температура до ASME B16.34 и тестирање и инспекција според API 598. Производната инспекција вклучува дојдовен материјал проверки, тестирање на притисок, тестови за запечатување и завршена инспекција на вентилите.

Документацијата ISO 9001 и CE е достапна за применливите конфигурации на вентилите. Извештаите за тестирање на материјалот исто така може да бидат обезбедени според барањата за нарачка и документација.

Апликации

Топчестиот вентил од 3PC од не'рѓосувачки челик 2000WOG продолженото стебло може да се користи во цевководни системи каде што продолжен вентил потребна е работа, вклучувајќи изолирани процесни линии, закопани цевководи, третман на вода, системи за нафта и гас, хемиска обработка и општа контрола на индустриските течности.

Пред изборот, проверете го медиумот на цевководот, работниот притисок, температурата, стандардот за поврзување и достапните простор за инсталација. Компатибилноста на материјалот треба да се потврди и за телото, топката, стеблото и седиштето.

Најчесто поставувани прашања

1. За што се користи продолженото стебло?

Продолженото стебло се користи за изолирани цевководи, закопани инсталации и други локации каде што вентилот работната точка треба да биде поставена подалеку од приклучокот на цевководот. Обезбедува пристап до вентилот без отстранување на околната изолација или изложување на затрупаниот дел од цевководот.

2. Кои материјали се користат за вентилот?

Телото е ASTM A351 CF8M (316), додека топката и стеблото се ASTM A182 F316. Стандардното седиште е RPTFE (тефлонски + 15% fv). Достапни се и други материјали според бараните услови за сервисирање.

3. Каков опсег на притисок и температура поддржува вентилот?

Податоците за производот наведуваат максимален притисок од 1975 PSI и температурен опсег од -25℃ до 150℃. Реално дозволено притисокот зависи од големината на вентилот, температурата, средината и применливиот рејтинг притисок-температура.

4. Какви врски со навој се достапни?

Стандардните конекции со навој се NPT и BSP. Други барања за поврзување може да се дискутираат според спецификација на гасоводот.

5. Дали може да се прилагодат материјалот и компонентите за запечатување?

Да. Други материјали за телото, топката, стеблото, седиштето и запечатувањето може да се набават според работниот медиум, притисокот и температурни барања.

6. Кои документи се достапни?

Применливата документација за производот може да вклучува извештаи за тестови на материјали, записи за инспекција и ISO 9001 или CE документација за соодветната конфигурација на вентилот.

7. Како се пакува вентилот за извоз?

Вентилите се спакувани во брановидни картони и кутии од иверица за извозна пратка. Пакувањето може да се прилагоди според големината на вентилот, количината на нарачката и барањата за транспорт.
