Проверете ги вентилите
Фабрички директни контролни вентили со конкурентни цени
Проверете ги вентилите Шангтаи се дизајнирани да овозможат течност да тече во една насока додека автоматски го спречуваат обратниот проток кога се менува насоката на протокот. За разлика од рачно управуваните изолациски вентили, овие вентили само-дејствуваат реагираат на условите за притисок и проток во цевководот без да бараат надворешен погон.
Тие најчесто се инсталираат низводно од пумпи, компресори и друга процесна опрема за да помогнат во намалувањето на ризикот од повратен проток и заштита на поврзаните цевководни системи. Шангтаи испорачува различни конструкции на вентили за третман на вода, нафта и гас, хемиска обработка, петрохемиски постројки, производство на електрична енергија, HVAC и општи индустриски апликации.
Напојување со индустриски вентили
Шангтаи поддржува избор на вентили според големината на цевката, класата на притисок, медиумот, температурата, насоката на протокот, позицијата на инсталација, типот на поврзување и потребните карактеристики на одговор. Испратете ги вашите работни услови за техничка потврда и понуда.
Видови производи за различни услови на гасоводот
Механизмот за затворање има директен ефект врз одговорот на отворањето, губењето на притисокот, барањата за инсталација и отпорноста на обратен проток. Изборот на соодветна конструкција бара разгледување на карактеристиките на протокот на цевководот и опремата што се заштитува.
Проверете ги вентилите за нишање
Дискот со шарки се отвора при напредниот проток и се враќа кон седиштето кога протокот ќе се врати назад. Дизајните на нишалки најчесто се користат во системи за вода, комунални и индустриски цевководи каде што се достапни соодветни услови за проток.
Подигнете ги вентилите за проверка
Елементот за затворање се движи вертикално од седиштето како одговор на притисокот на протокот. Оваа конструкција може да се смета за апликации кои бараат контролирано движење на дискот и соодветни услови за инсталација.
Проверете ги вентилите на клипот
Конструкцијата од типот на клипот користи воден клип или диск за да го контролира протокот напред и назад. Може да се избере за процесни системи каде што е потребно стабилно однесување при затворање и водено движење.
Топчести вентили за проверка
Топката се движи според насоката и притисокот на течноста. Овие вентили се користат во избрани течни и комунални апликации каде што е соодветен компактен механизам за затворање што дејствува самостојно.
Проверете ги вентилите со двојни плочи
Двојните плочи се отвораат при напредниот проток и се затвораат кога протокот се менува. Нивната компактна конструкција во стилот на нафора може да помогне да се намали просторот за инсталација во соодветните системи на цевководи.
Проверете ги вентилите за аксијален проток
Дизајните на аксијалниот проток го водат елементот за затворање по должината на оската на цевководот и може да се земат предвид таму каде што се потребни брзи реакции, компактна инсталација и карактеристики на контролиран проток.
Спречување на повратен проток за пумпи и процесна опрема
Обратен проток може да се појави кога пумпата запира, условите на притисокот се менуваат или течноста се движи помеѓу поврзаните делови на системот за цевки. Правилно избраниот вентил за проверка може автоматски да се затвори кога ќе се промени односот на притисокот од спротиводно до низводно, што помага да се ограничи обратниот проток.
Инсталирањето е особено важно околу линиите за празнење на пумпата. Типот на вентилот, карактеристиките на затворање, растојанието од излезот на пумпата и блиските колена или фитинзи може да влијаат на однесувањето на системот. За апликации чувствителни на бранови на притисок, одговорот на затворање и потенцијалот за воден чекан треба да се проценат при изборот на вентилот.
Клучни фактори за избор:Средна, номинална големина, рејтинг на притисок, работна температура, брзина на проток, насока на проток, позиција на инсталација, дозволена загуба на притисок, притисок на пукање, карактеристики на затворање и тип на поврзување.
Барања за притисок и проток на пукање
Притисокот на пукање се однесува на минималниот диференцијален притисок потребен за да се помести елементот за затворање подалеку од неговото седиште и да се дозволи протокот да започне. Овој параметар станува особено важен во системите со низок притисок, гравитациски проток и мала брзина.
Вентил со прекумерен отпор на отворање може да создаде несакано губење на притисокот или да го ограничи протокот во систем со ограничен достапен притисок. Спротивно на тоа, карактеристиките на затворањето мора да бидат соодветни за примена за да се намали ризикот од нестабилна работа или пренапони на притисок поврзани со обратен проток.
Кога барате конфигурација, обезбедувањето на нормалната и минималната стапка на проток, работен притисок и достапниот диференцијален притисок може да помогне да се одреди соодветен внатрешен дизајн.
Материјали за вода, процесна и индустриска услуга
Изборот на материјалот треба да се заснова на работниот медиум, температурата, притисокот, условите за корозија и применливите барања на проектот. Во зависност од конструкцијата на вентилот, материјалите на телото и внатрешните компоненти може да се специфицираат за различни индустриски услуги.
Јаглероден челик
Се користи за соодветни апликации за масло, гас, вода, пареа и индустриски процеси каде јаглеродниот челик е компатибилен со работната средина.
Нерѓосувачки челик
Избрано за апликации каде што е потребна подобрена отпорност на корозија. Соодветната оценка треба да се одреди според течноста и температурата.
Седиште и материјали за заптивање
Материјалите за седишта, дихтунзи и запечатување треба да се изберат според компатибилноста со течноста, притисокот, температурата и потребните перформанси за исклучување.
Внатрешни компоненти
Дискот, шарката, пружината, клипот, топката и другите внатрешни компоненти треба да се специфицираат според конструкцијата на вентилот и условите за работа.
Крајни врски и ориентација за инсталација
Достапните конфигурации за поврзување може да вклучуваат краеви со прирабници, нафора, навртки, заварување со задник, заварување со штекер, навој и други краеви одредени за проектот. Избраната врска треба да одговара на димензиите на цевководот, класата на притисок, начинот на инсталација и применливиот стандард за поврзување.
Не секој дизајн е погоден за секоја насока на инсталација. Некои модели можат да работат во хоризонтални и вертикални цевководи, додека други бараат специфична ориентација на протокот или позиција за инсталација. Секогаш проверувајте ја стрелката за проток на вентилот и барањата за инсталација на производителот пред да ја пуштите во употреба.
За вертикални инсталации, насоката на проток на течност и карактеристиките на тежината или пружината на елементот за затворање може да влијаат на однесувањето на отворање и затворање. Овие фактори треба да се земат предвид при изборот на конструкцијата на вентилот.
Намалување на бучавата, вибрациите и воден чекан
Може да се појави бучава или вибрации кога елементот за затворање постојано се отвора и затвора при нестабилни услови на проток. Неправилна големина, мала или флуктуирачка брзина на проток, турбуленции, остатоци и несоодветна инсталација во близина на пумпи или колена може да придонесат за ова однесување.
Воден чекан е уште еден важен аспект во системите каде брзината на течноста брзо се менува. Карактеристиките на затворање на вентилот, распоредот на цевководот, работата на пумпата и волуменот на системот треба да се оценуваат заедно наместо да се избира вентилот само врз основа на номиналната големина на цевката.
За апликации за излез на пумпа и проток со голема брзина
Обезбедете брзина на проток на пумпата, притисок на празнење, големина на цевката, карактеристики на течноста, позиција на инсталација и сите познати проблеми со чекан за вода или вибрации. Оваа информација му помага на Шангтај да ја процени соодветната конструкција на вентилот и карактеристиките на затворање.
Апликации во индустриски цевководни системи
Овие вентили само-дејствувачки се користат секаде каде што обратниот проток може да влијае на работата на опремата, стабилноста на процесот или перформансите на цевководот. Соодветната конструкција зависи од медиумот, условите на проток, притисокот, температурата и распоредот на инсталацијата.
Излезни линии на пумпата
Инсталиран низводно од пумпите за да помогне да се спречи обратен проток кога пумпата запира или притисокот на системот се менува.
Системи за нафта и гас
Се користи во избрани производствени, преносни, процесни и комунални цевководи каде што е потребна еднонасочна контрола на протокот.
Третман на вода
Се применува во системи за водоснабдување, третман, пумпање и отпадни води за спречување на повратниот тек на цевководот.
Хемиски и петрохемиски
Материјалите и конфигурациите за запечатување може да се изберат според хемискиот медиум, притисокот, температурата и условите на корозија.
Производство на енергија
Се користи во соодветни системи за вода, пареа, ладење и помошни системи каде што е потребна заштита од обратен проток.
HVAC и комунални услуги
Избрани за соодветни системи за ладна вода, грејна вода, пумпа и комунални цевководи според работните услови.
Производство и инспекција
Шангтаи управува со производството, инспекцијата и снабдувањето според наведената конфигурација на вентилот и барањата за примена. Контролата на квалитетот може да вклучи димензионална инспекција, проверка на материјалот, тестирање на притисок, перформанси на запечатување, проверки на работа и други применливи процедури за инспекција.
Шангтаи вентилите се сертифицирани со ISO 9001, CE и EAC. Избраните производи, исто така, може да се произведуваат и тестираат според важечките меѓународни стандарди, вклучувајќи API 6D и API 598, кога тоа го бара проектот.
Проектна документација:За технички проекти, наведете ги применливите стандарди за дизајн и тестирање, класата на притисок, барањата за материјали, стандардот за поврзување, барањата за инспекција и документите за сертификација кога поднесувате барање.
Како да го одредите десниот проверен вентил
Изборот на вентилот треба да започне со работните услови, а не само со дијаметарот на цевката. Медиумот, брзината на протокот, притисокот, температурата, ориентацијата на инсталацијата, дозволеното губење на притисокот и потребната реакција на обратен проток влијаат на соодветната конструкција на вентилот.
За системи со пумпи и компресори, обезбедете нормални и максимални стапки на проток, работен притисок, големина на цевка, тип на опрема и какви било познати услови за наплив на притисок или чекан за вода. За системи со низок притисок, притисокот на пукање и минималниот работен проток се особено корисни параметри за селекција.
Можете исто така да обезбедите цртежи на цевководи, распореди на вентили, листови со податоци за опремата или постоечки спецификации на вентилите. Шангтаи може да ги прегледа достапните информации пред да подготви конфигурација и понуда. За други производи за индустриски вентили, посетете јаПалета на производи за вентили Шангтаи.
Најчесто поставувани прашања
Кои се достапните вообичаени видови?
ЗаедничкиПроверете ги вентилитетиповите вклучуваат дизајни за замав, подигнување, клип, топка, двојна плоча и дизајни на аксијален проток. Секоја конструкција има различен проток, затворање, губење на притисок и карактеристики на инсталација.
Како да го изберам вистинскиот тип?
Изборот зависи од работниот медиум, големината на цевката, рејтингот на притисокот, температурата, брзината на проток, позицијата на инсталација, дозволеното губење на притисокот, притисокот на пукање и потребната реакција на затворање.
Може ли овие вентили да се инсталираат вертикално?
Некои дизајни може да се инсталираат вертикално, додека други бараат одредена ориентација. Секогаш следете ја стрелката за проток, упатствата за инсталација и барањата за цевките на проектот.
Што е притисок на пукање?
Притисокот на пукање е минималниот диференцијален притисок потребен за да се помести елементот за затворање подалеку од неговото седиште и да почне да тече напред. Тој е особено релевантен во системите со низок притисок и гравитациски проток.
Зошто вентилот прави бучава или вибрира?
Можните причини вклучуваат неправилна големина, нестабилен проток, мала брзина на проток, турбуленции, чекан за вода, внатрешни остатоци или инсталација премногу блиску до пумпи, колена или други нарушувања на протокот.
Кои крајни врски се достапни?
Вообичаените опции вклучуваат прирабници, нафора, навртки, заварување со задник, заварување со штекер, навој и други приклучоци специфицирани за проектот, во зависност од дизајнот на вентилот и барањата на цевководот.
Какво одржување е потребно?
Инспекцијата може да го вклучи елементот за затворање, иглата на шарката, пружината, површината на седиштето, дихтунгот и внатрешната чистота. Истрошените или оштетените компоненти за заптивање треба да се заменат според условите за сервисирање и барањата за одржување.
Кои информации се потребни за понуда?
Ве молиме наведете ја големината на вентилот, класата на притисок, типот на поврзување, конструкцијата на вентилот, материјалот, работниот медиум, температурата, насоката на протокот, брзината на проток, позицијата на инсталацијата, количината и сите потребни цртежи или технички документи.
Ви треба вентил за заштита од повратен проток?
Испратете ја големината на цевката, притисокот, медиумот, брзината на проток, позицијата на инсталација, стандардот за поврзување и деталите за апликацијата до Шангтаи за техничка потврда и понуда.
- View as

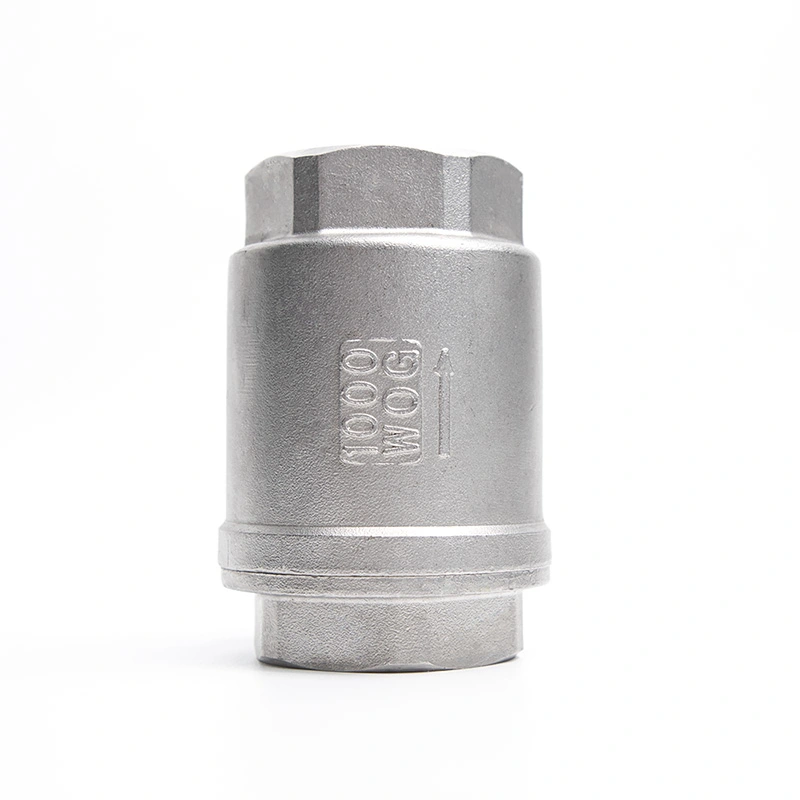

Вертикален проверен вентил од нерѓосувачки челик
Вертикалниот вентил за проверка на пружината Шангтај од не'рѓосувачки челик го спречува повратниот проток со брзо затворање со помош на пружина, минимизирајќи го чеканот за вода. Изработен од врвен нерѓосувачки челик, обезбедува одлична отпорност на корозија и сигурна контрола на неповратниот проток.

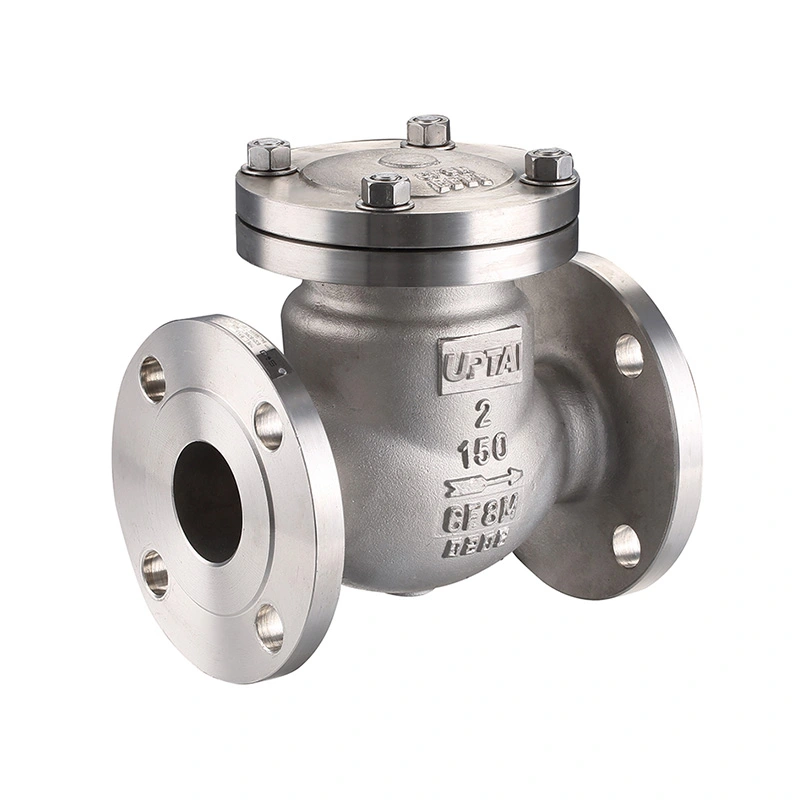

Проверен вентил за нишање ANSI класа 150
Проверете го вентилот за нишање Shangtai ANSI Class 150 користи диск со шарки за да го контролира обратниот проток во цевководите. Дискот се отвора кога медиумот тече напред и се затвора кога протокот ја менува насоката, спречувајќи повратен проток кон пумпи, компресори и друга опрема. Достапен е за цевководи со голем дијаметар во системи за третман на вода, петрохемиски, енергетски и општи индустриски системи, со различни материјали и опции за поврзување достапни според условите на услугата.
