3PC топчест вентил 2000WOG со ISO 5211 основа за актуатор

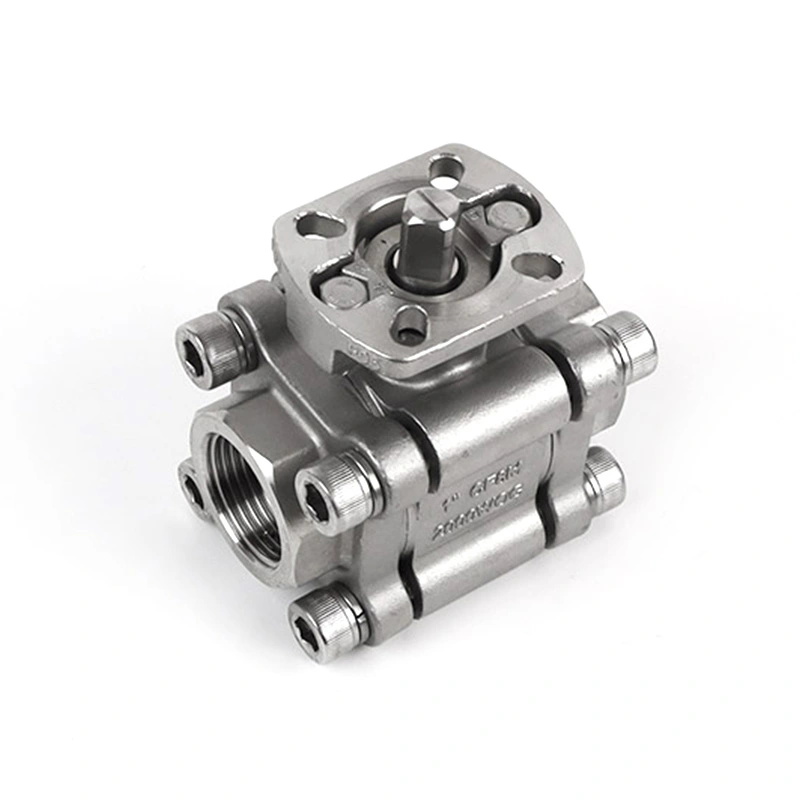

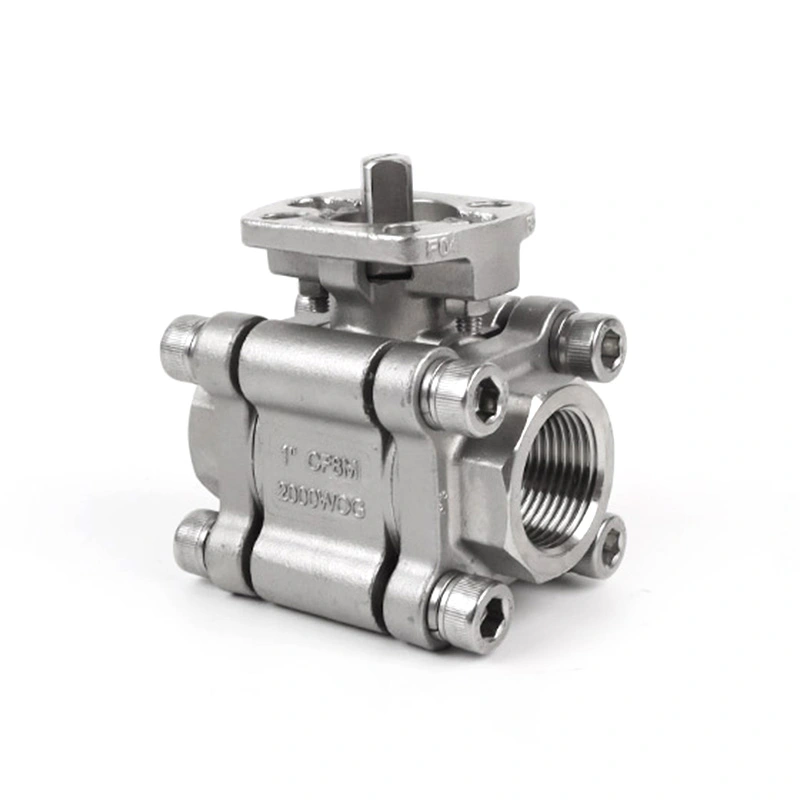

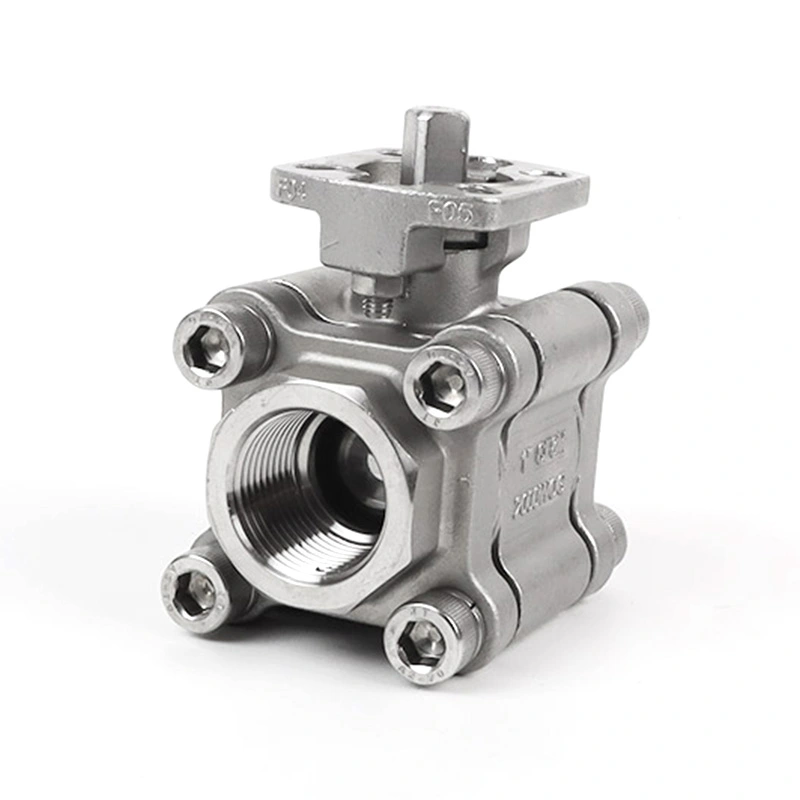

Shangtai 3PC Ball Valve 2000WOG with ISO 5211 Base for Actuator е триделен топчест вентил од нерѓосувачки челик дизајниран за рачно или автоматско вклучување-исклучување. Вентилот користи тело, топка и стебло од не'рѓосувачки челик 316, со подлога за монтирање ISO 5211 за инсталација на погонот. Достапно е во NPT и BSP конекции со навој и може да се конфигурира за различни индустриски медиуми и работни услови.

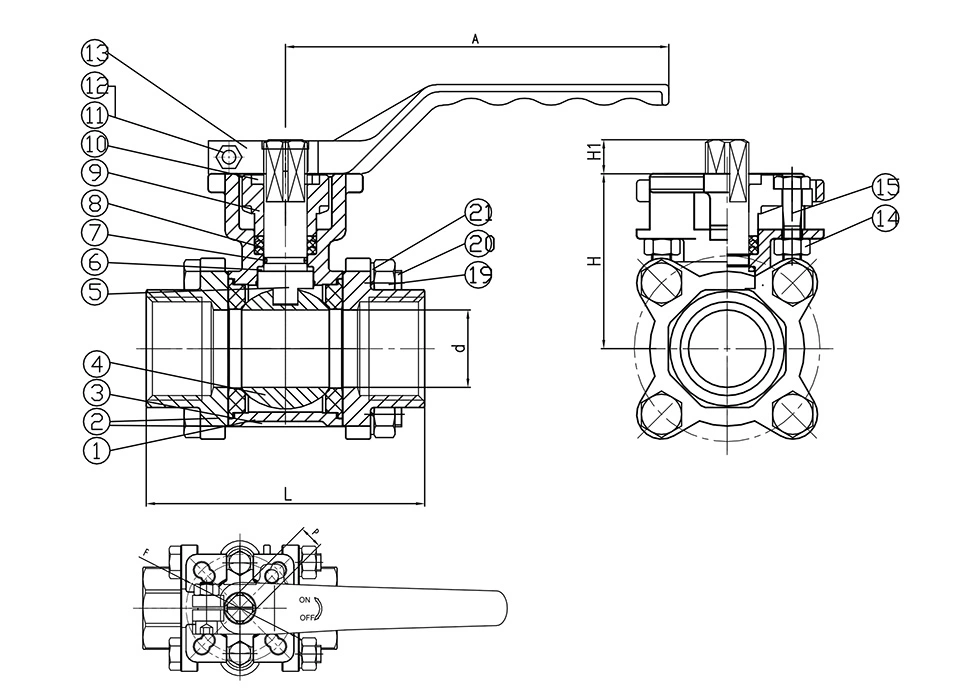

Главни димензии

Општи димензии:

Монтирање на активатор

3PC Ball Valve 2000WOG со ISO 5211 Base for Actuator е конфигуриран со ISO 5211 монтажна основа за инсталација на побудувачкиот. Димензиите на монтирање прикажани во табелата со општи димензии, вклучително и F и P, може да се користат при проверка на компатибилноста на погонот. Потребниот погон треба да се избере според големината на вентилот, работниот вртежен момент и системските барања.

Телото од три делови обезбедува пристап до внатрешните компоненти на вентилот кога е потребна проверка или замена. Конструкцијата од нерѓосувачки челик и конфигурацијата на седиштата RPTFE може да се изберат за компатибилни индустриски медиуми и работни услови.

Апликации

Овој вентил може да се користи за контрола на течноста за вклучување-исклучување во индустриски цевководи, вклучувајќи третман на вода, сервисирање на нафта и гас, хемиска обработка, компримиран воздух, лизгање на опремата и општи цевководи за процеси. Компатибилноста на медиумот треба да се потврди од материјалите на телото, седиштето и заптивките пред изборот.

За автоматизирани системи, 3PC Ball Valve 2000WOG со ISO 5211 Base for Actuator може да се поврзе со соодветен пневматски или електричен погон според бараниот метод на контрола и работниот вртежен момент.

Мерки на претпазливост за употреба

1. Потврдете дека оценките за притисок и температура на вентилот се соодветни за вистинските работни услови пред инсталацијата.

2. Проверете ги димензиите и интерфејсот на монтажата на активаторот пред да изберете побудувач.

3. Изберете го седиштето на вентилот, заптивките и другите навлажнети компоненти според работниот медиум и температурата.

4. Избегнувајте удар или прекумерна надворешна сила на телото на вентилот, рачката и приклучоците со навој.

5. Инсталирањето, монтажата на погонот и одржувањето треба да се извршат според важечките процедури за вентили и цевководи.

Испорака и пакување

Вентилите се спакувани во брановидни картони и кутии од иверица за извозна пратка. Спецификациите на пакувањето може да се прилагодат според големината на вентилот, количината на нарачката и барањата за транспорт.

Најчесто поставувани прашања

1. Кој е максималниот работен притисок на 3PC Ball Valve 2000WOG со ISO 5211 Base for Actuator?

Наведениот максимален притисок е 1975 PSI. Дозволениот работен притисок треба да се потврди според големината на вентилот, температурата, средината и применливиот рејтинг притисок-температура.

2. Која е целта на базата ISO 5211?

Основата ISO 5211 обезбедува стандардизиран интерфејс за монтирање на активатор. Големината на активаторот и димензиите на монтирање треба да се проверат според димензиите F и P на вентилот пред инсталацијата.

3. Кои материјали се користат за вентилот?

Главната конфигурација користи CF8M за телото и капачето, 316 за топката и стеблото, RPTFE за седиштето и тефлонски, Viton и нерѓосувачки челик 304 за другите наведени компоненти.

4. Дали вентилот може да се користи со пневматски или електрични актуатори?

Да. Вентилот може да се конфигурира за работа на активаторот. Активаторот треба да се избере според големината на вентилот, работниот вртежен момент, интерфејсот за монтирање и барањата за контрола.

5. Кои стандарди за поврзување се достапни?

Наведените опции за поврзување се краеви со навој NPT и BSP. Применливата врска треба да се потврди при поставување на нарачката.

6. Дали може да се набават други материјали?

Да. Други материјали се достапни на барање, предмет на потребниот притисок, температура, медиум и конфигурација на компонентите.
