Како може тринасочниот топчест вентил L приклучок да ја подобри контролата на протокот во индустриските системи за цевки

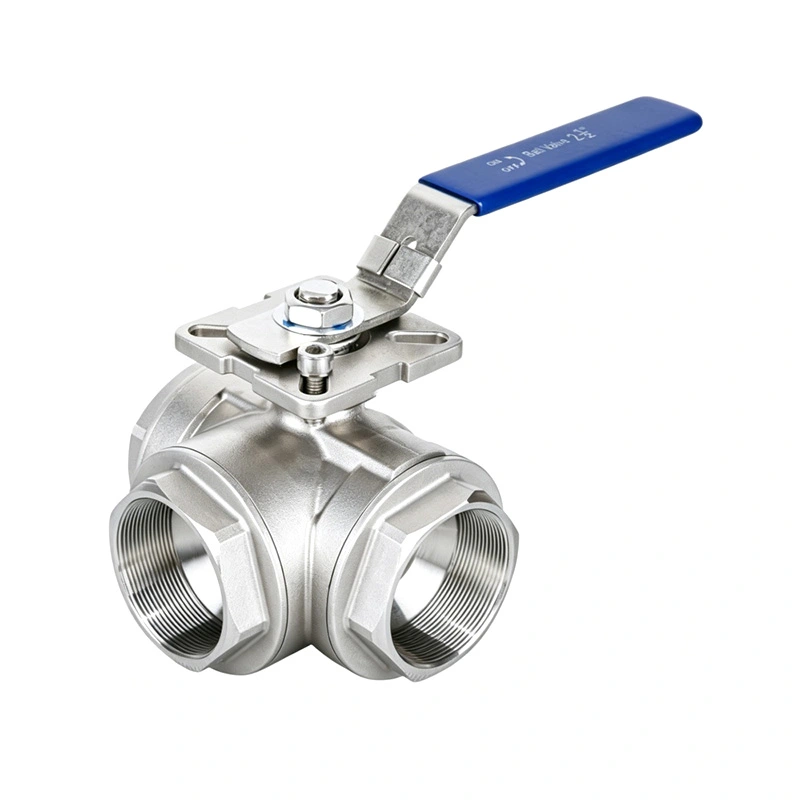

Шангтајобезбедува аТринасочен топчест вентил L портадизајниран за сигурно префрлување на проток во индустриски цевководни системи. Со триделно тело, продолжени краеви на заварување со задник и опции за конструкција од нерѓосувачки челик, овој вентил им помага на инженерите да управуваат со насочувањето на течностите, да ги поедностават распоредот на цевководите и да планираат одржување околу тешките работни услови.

Тринасочен топчест вентил со конфигурација на портата L е дизајниран да ја пренасочува течноста помеѓу две поврзани гранки на цевководот. Неговата специјално обработена топка создава премин во облик на L што се усогласува со избраните порти додека рачката се ротира. За разлика од дизајнот на T-порт, кој може да поврзе повеќе порти истовремено во зависност од неговата конфигурација, вентилот L-порт првенствено се користи за пренасочување на протокот и избор на извор. Изборот на точниот вентил бара внимание на ориентацијата на пристаништето, материјалите на телото, компатибилноста на седиштата, оценките за притисок-температура и стандардите за поврзување. Овој водич го објаснува принципот на работа, клучните предности, индустриските апликации и размислувањата за купување на тринасочните топчести вентили со L-порт, помагајќи им на инженерите, тимовите за одржување и индустриските купувачи да донесуваат информирани одлуки.

Содржина

• Што е тринасочен топчест вентил L приклучок?
• Како функционира тринасочниот топчест вентил L-Port?
• L-Port наспроти T-Port: Која е разликата?
• Кои се главните предности?
• Каде се користат топчестите вентили L-Port?
• Како да го изберете вистинскиот вентил
• Технички спецификации за преглед
• Препораки за инсталација и одржување
• Најчесто поставувани прашања
• Заклучок: Донесување на правилна одлука за контрола на протокот

Што е тринасочен топчест вентил L приклучок?

Тронасочниот топчест вентил е механички уред за контрола на протокот со три приклучоци и ротирачка топка во неговото тело. Внатрешниот премин одредува кои порти комуницираат кога вентилот се работи. Во конфигурација на портата L, преминот наликува на буквата L, дозволувајќи му на вентилот да насочува течност помеѓу избраните врски.

На пример, цевководот може да има една заедничка врска и два алтернативни излези. Вентилот може да ја насочи влезната течност кон првиот излез или да ја префрли на вториот излез, во зависност од внатрешниот премин и положбата на рачката. Неискористената гранка е изолирана во предвидената работна положба кога дизајнот на вентилот го поддржува тој распоред.

Производот на Шангтаи го комбинира овој принцип на насочување на протокот со триделно тело и продолжени краеви на заварување со задник. Дополнителната должина на крајот на заварот обезбедува работен простор за инсталација на цевководот и може да биде корисна за изолирани или закопани распореди на цевки каде што наведениот дизајн бара дополнително растојание.

Вообичаените градежни размислувања вклучуваат:

• Тело на вентилот:Нерѓосувачки челик или други специфицирани материјали избрани според апликацијата.
• Топката и стеблото:Компоненти одговорни за насочување на протокот и пренос на работен вртежен момент.
• Седишта и пломби:Делови кои поддржуваат перформанси на запечатување под наведените услови за сервисирање.
• Врски:Заварување со задник, навој или други конфигурации во зависност од избраниот модел.
• Работен механизам:Рачна рачка или компатибилен погон, каде што е достапен.

Конечната конфигурација секогаш треба да се проверува според одобрените цртежи и техничка документација од производителот.

Како функционира тринасочниот топчест вентил L-Port?

Вентилот работи со ротирање на специјално издупчена топка во телото на вентилот. Кога топчестиот премин се усогласува со две избрани приклучоци, течноста може да патува помеѓу тие врски. Промената на ориентацијата на топката ја менува достапната патека на проток.

Во типичен распоред за пренасочување, оперативната секвенца ги вклучува следните услови:

1. Прва позиција на проток:Заедничката порта се поврзува со една избрана гранка, овозможувајќи течноста да ја следи првата рута.
2. Операција за промена:Операторот ја ротира рачката според упатствата за работа на производителот.
3. Втора позиција на проток:Внатрешниот премин се усогласува со алтернативната гранка, пренасочувајќи ја течноста.
4. Позиција на изолација, доколку е дизајнирана:Одредени конфигурации на L-портата обезбедуваат позиција што ги блокира сите три порти. Оваа способност мора да се потврди за специфичниот вентил.

Нумерирањето на пристаништето, ориентацијата на рачката, аголот на ротација и достапните позиции за запирање се разликуваат помеѓу дизајните. Затоа, операторите никогаш не треба да претпоставуваат дека одредена насока на рачката секогаш одговара на истата патека на проток.

Пред пуштање во работа, прегледајте го дијаграмот на проток на вентилот и потврдете ги предвидените врски на секоја дозволена работна позиција. Ова е особено важно во автоматизираните системи, каде што неправилната низа на побудувачи може да го прекине производството или да испрати течност до несакана дестинација.

L-Port наспроти T-Port: Која е разликата?

Иако и двата дизајни користат три порти, нивните внатрешни пасуси за топки служат за различни цели. Изборот помеѓу нив првенствено зависи од тоа дали системот треба да го префрли протокот помеѓу гранките или да поврзе неколку патеки за мешање и дистрибуција.

Табелата ги опишува општите принципи на дизајнирање наместо да ја гарантира работната секвенца на секој вентил. Производителите може да понудат различни распореди на топки, конфигурации на седиштата и позиции за застанување.

За апликации каде што два извора на течност мора да останат одвоени, дизајнот на портата L може да биде соодветен ако неговиот одобрен дијаграм на проток ја потврдува потребната изолација. Онаму каде што е неопходна истовремена комуникација помеѓу неколку порти, дизајнот на T-порт може да биде посоодветен.

За дополнителна позадина, прегледајте ги информациите за производот за тринасочниот топчест вентил со L-порт на производителот пред да го финализирате изборот.

Кои се главните предности?

1. Флексибилно рутирање на проток

Вентилот со L-порта им овозможува на операторите да се префрлаат помеѓу назначените гранки на цевководот без да инсталираат посебни вентили на секоја точка на промена. Ова може да го поедностави распоредот на опремата што се користи за пренос на течности, избор на извор и рутирање на процесите.

2. Вселенски ефикасен дизајн на цевковод

Комбинирањето на повеќе приклучоци за проток во едно тело на вентилот може да го намали бројот на поединечни компоненти потребни во соодветните инсталации. Помалку компоненти може да значат и помалку точки за поврзување кои бараат проверка, иако целокупниот дизајн на системот ги одредува вистинските заштеди.

3. Опции за материјали од нерѓосувачки челик

Конструкцијата од нерѓосувачки челик може да обезбеди корисна отпорност на корозија во компатибилни индустриски средини. Соодветната оценка зависи од медиумот на процесот, концентрацијата на хлорид, хемикалиите за чистење, температурата и другите услови на услуга. Изборот на материјалот треба да се заснова на проверена компатибилност, наместо на претпоставката дека сите не'рѓосувачки челици работат идентично.

4. Пристап до одржување преку триделна конструкција

Телото од три дела може да ја направи внатрешната проверка и сервисирањето поудобно бидејќи вентилот може да се расклопи според процедурите на производителот. Откако цевководот е изолиран, депресивен, исцеден и безбеден, квалификуван персонал за одржување може да ги прегледа компонентите што се сервисираат и да ги замени компатибилните седишта или заптивките кога е потребно.

5. Проширени краеви со задник за заварување за специфични инсталации

Издолжените краеви на заварување со задник може да обезбедат дополнително растојание за време на заварувањето на цевководот, особено во распоредот што вклучува изолација или закопани цевки. Правилната инсталација останува од суштинско значење: процедурите за заварување мора да го контролираат внесот на топлина за да се избегне оштетување на седиштата, заптивките или другите внатрешни компоненти чувствителни на температура.

Каде се користат топчестите вентили L-Port?

Способноста за пренасочување на протокот ја прави оваа конфигурација на вентилот корисна во неколку индустриски сектори. Неговата соодветност зависи од медиумот на процесот, притисокот, температурата, распоредот на поврзувањето и потребните перформанси за исклучување.

• Петрохемиска обработка:Префрлување на компатибилни текови на процеси помеѓу назначените гранки на гасоводот.
• Системи за нафта и гас:Избор на алтернативни патишта на проток во апликации каде што се соодветни рејтингот на притисокот на вентилот и компатибилноста на материјалот.
• Системи за топлинска енергија:Пренасочување на компатибилни течности помеѓу процесните кола или поврзувањата на опремата.
• Третман на вода:Префрлување на водата тече помеѓу избрани линии за третман или гранки на системот.
• Индустриска опрема:Промена на патеката за снабдување со течност за поддршка на различни режими на работа или аранжмани за одржување.

На пример, инсталацијата за третман на вода може да користи вентил со L-порт за да избере помеѓу две назначени патишта на проток. За време на дизајнот на системот, инженерите треба да ја потврдат картата на пристаништето, планираната состојба на изолација и последиците од промената на патеката на проток пред да го стават вентилот во употреба.

Не секој тринасочен топчест вентил е погоден за секоја течност или работна состојба. Абразивните честички, вискозните медиуми, корозивни хемикалии, високиот диференцијален притисок и покачените температури може да влијаат на животниот век на седиштата и перформансите на заптивањето. Вентилот мора да биде избран за вистинската услуга наместо само за името на индустријата.

Како да го изберете вистинскиот вентил

Купувањето на тринасочен топчест вентил вклучува повеќе од совпаѓање на номиналниот дијаметар на цевката. Сигурен процес на селекција треба да започне со потребната функција на проток и да продолжи преку компатибилноста на материјалите, механичките оценки, димензиите на инсталацијата и барањата за одржување.

1. Дефинирајте ја потребната шема на проток

Идентификувајте ја заедничката порта, алтернативните гранки и секоја потребна работна позиција. Добијте дијаграм на проток на производителот за да потврдите кои порти се поврзани и кои се изолирани во секоја позиција.

2. Потврдете ги барањата за притисок и температура

Проверете го номиналниот работен притисок на вистинската температура на услугата. Оценките на притисокот може да се менуваат со изборот на температурата и материјалот, така што максималната вредност на притисокот никогаш не треба да се разгледува независно од наведените услови.

3. Изберете Компатибилно тело и материјали за запечатување

Споредете го процесниот медиум со предложените материјали за тело, топка, стебло, седиште и заптивки. Тефлонските седишта и армираните тефлонски варијанти имаат различни механички и термички карактеристики. Хемиската компатибилност и дозволениот опсег на услуги на производителот треба да се потврдат за секоја апликација.

4. Проверете го Стандардот за поврзување

Потврдете го наведениот тип на поврзување, димензии и применливиот стандард. За инсталации со задник за заварување, прегледајте ја завршната подготовка и димензионалните цртежи. Приклучоците со навој и заварување не се заменливи без соодветно изработен аранжман на цевки.

5. Одлучете за рачно или автоматско работење

Рачна рачка може да биде доволна за повремени промени на маршрутата. Онаму каде што е потребно често префрлување или далечински управувач, прашајте дали е достапен компатибилен пневматски или електричен погон. Потврдете го работниот вртежен момент, потребното патување, повратните информации за позицијата и саканиот одговор при прекин на напојувањето или напојувањето со воздух.

6. Оценете ги потребите од инспекција и документација

За критичните услуги, разјаснете ја идентификацијата на материјалот, документацијата за тестирање притисок, димензионалната инспекција, следливоста и сите барања за прифаќање специфични за проектот. Овие записи им помагаат на купувачите тимови и инженери да потврдат дали испорачаниот вентил одговара на одобрената спецификација.

Технички спецификации за преглед

Објавените информации за производот на Шангтаи обезбедуваат корисна почетна точка за проценка на тринасочен топчест вентил со L-порта со тело од три делови и издолжени краеви на заварување со задник. Наведените вредности подолу ја опишуваат референтната конфигурација на производот и треба да се потврдат во однос на понудата и тековниот одобрен лист со податоци пред купувањето.

Овие бројки не се универзални оценки за сите вентили со L-порта. На страницата на производот се дискутираат и алтернативните материјали и конфигурациите за запечатување. Купувачите треба да побараат најнов технички цртеж и писмена потврда за обвивката за притисок-температура, детали за поврзување и состав на материјалот за нивната нарачка.

Препораки за инсталација и одржување

Правилната инсталација и планираното одржување помагаат да се зачуваат перформансите на вентилот и да се намали времето на застој што може да се избегне. Следниве практики се корисни за тимовите за инженерство, пуштање во работа и одржување.

• Проверете пред инсталацијата:Проверете го телото на вентилот, краевите на заварот, механизмот за работа и заштитното пакување за оштетување или контаминација.
• Потврдете ја насоката на протокот:Споредете го вистинскиот распоред на портите со одобрениот дијаграм за цевки пред да го поврзете вентилот.
• Користете соодветни процедури за заварување:За дизајни со задник за заварување, следете ги квалификуваните процедури и контролирајте го внесот на топлина во согласност со упатствата на производителот.
• Тестирајте ја оперативната секвенца:Онаму каде што е безбедно и соодветно, проверете ги позициите на рачката и индикациите за патеката на проток пред да го воведете медиумот за процесирање.
• Спречете небезбедно одржување:Изолирајте го вентилот, ослободете го притисокот, исцедете ја опасната содржина и следете ги процедурите за заклучување и безбедност на локацијата пред расклопување.
• Проверете ги седиштата и пломбите:Проверете дали има абење, хемиски оштетувања, истекување и тешкотии при работењето во интервали соодветни на сервисот.
• Водете техничка евиденција:Проверки на документи, замени, резултати од тестот и какви било промени во работните услови.

Топчестите вентили генерално се наменети за вклучување-исклучување на услугата и насочување на протокот, а не за континуирано пригушување освен ако производителот конкретно не ја одобри таа должност. Работењето со вентил во несоодветна делумно отворена положба може да ја зголеми турбуленцијата, ерозијата или оштетувањето на седиштето под одредени услови.

Најчесто поставувани прашања

1. Која е главната функција на тринасочниот топчест вентил L приклучок?

Неговата примарна функција е да ја пренасочува течноста помеѓу избраните гранки на цевководот. Преминот во форма на L во внатрешноста на топката ги поврзува назначените порти според ориентацијата на вентилот. Треба да се консултира одобрениот дијаграм на проток за да се потврди точната работна секвенца и способноста за изолација.

2. Која е разликата помеѓу топчест вентил со L и T-порт?

Дизајнот на L-порта главно се користи за префрлување на проток или пренасочување помеѓу избраните порти. Дизајнот на T-порт нуди дополнителни обрасци за поврзување и може да им овозможи на сите три порти да комуницираат истовремено. Точната опција зависи од потребната процесна функција и конфигурацијата на портата на производителот.

3. Дали тринасочниот топчест вентил со L-порта може целосно да го исклучи протокот?

Некои дизајни на L-порта вклучуваат позиција затворена со сите порти, додека други имаат различни работни аранжмани. Целосната изолација мора да се потврди од дијаграмот на проток на специфичниот вентил и спецификациите за заптивање. Онаму каде што изолацијата е критична за безбедноста, проверете ги потребните перформанси на истекување и дали е потребна дополнителна опрема за изолација.

4. Кои материјали се погодни за топчест вентил со L-порта?

Изборот на материјал зависи од течноста, изложеноста на корозија, притисокот, температурата и барањата за чистење. Оценките од не'рѓосувачки челик како 304 или 316 може да одговараат на многу апликации, додека седиштата базирани на тефлонски или засилени седишта може да бидат соодветни за одредени услуги. Целосната комбинација на влажен материјал мора да се провери за компатибилност.

5. Кои информации се потребни за да се побара понуда?

Наведете ја номиналната големина на вентилот, потребната поставеност на пристаништето, типот на поврзување, условите за притисок и температура, медиумот за процесирање, претпочитаните материјали, количината и методот на работа. Цртежите на цевководот, потребната низа на проток и барањата за инспекција специфични за проектот може да му помогнат на добавувачот да потврди соодветна конфигурација.

6. Зошто да се земе предвид триделниот вентил со продолжени краеви на заварување со задник?

Троделната конструкција може да го поедностави пристапот до услужливи внатрешни компоненти, што е предмет на процедурата за одржување на производителот. Издолжените краеви на заварување со задник може да обезбедат дополнително растојание за заварување и може да одговараат на одредени аранжмани на изолирани или закопани цевки. Димензиите и начинот на инсталација треба да се проверат пред да се нарача.

Заклучок: Донесување на правилна одлука за контрола на протокот

Тринасочен топчест вентил со премин со L-порта може да обезбеди практично решение за префрлување на течност помеѓу назначените гранки на цевководот. Неговата ефикасност зависи од изборот на правилен распоред на портите, проверката на ограничувањата на притисокот и температурата, изборот на компатибилни материјали и обезбедувањето дека работните позиции на вентилот одговараат на барањата на процесот. Конструктивните детали, како што се триделното тело и продолжените краеви на заварување со задник, исто така може да влијаат на планирањето на инсталацијата и долгорочното одржување.

Шангтаи нуди информации за производот и опции за конфигурација за поддршка на изборот на индустриски вентили. Ако споредувате дизајни на портата L, планирате нов систем за цевки или заменувате постоечки вентил, прегледајте ги спецификациите на тринасочниот топчест вентил L порт и подгответе ги вашите оперативни барања пред да нарачате. Контактирајте го нашиот тим за да разговарате за вашата апликација, да ги потврдите техничките детали и да побарате соодветна понуда. Ве моламконтактирајте со насденес за да ги истражите решенијата за вентили прилагодени на вашите индустриски потреби за контрола на протокот.
