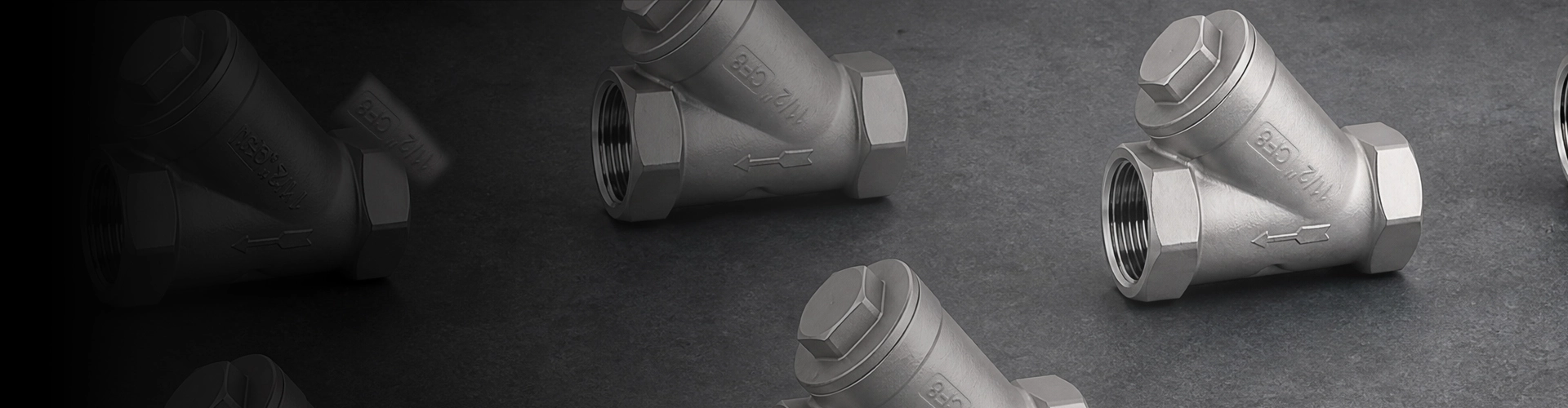

Производител на професионални Y цедалки за издржливи индустриски системи за филтрирање

Шангтај Y цедалкисе дизајнирани да ги отстранат цврстите честички и остатоци од медиумот на цевководот пред да стигнат до пумпи, контролни вентили, мерачи, разменувачи на топлина и друга опрема низводно. Телото во форма на Y обезбедува компактен распоред на филтрација со отстранлив екран, што ги прави овие цедилки погодни за системи на цевководи каде што е потребна заштита на опремата и практично одржување на екранот.

Чистачите од типот Y може да се користат со вода, масло, гас, пареа и други компатибилни индустриски медиуми, што е предмет на избраното тело, екран и материјали за запечатување. Достапните конфигурации може да се специфицираат според големината на цевководот, рејтингот на притисокот, насоката на протокот, барањата за филтрација, стандардот за поврзување и условите за инсталација.

Заштита на индустриски цевководи
Шангтаи испорачува цевководи од типот Y за заштита на опремата и филтрација со цврсти честички. Обезбедете ја големината на цевководот, медиумот, притисокот, температурата, типот на поврзување и потребното ниво на филтрација за поддршка за конфигурација и понуда.

Како Y цедилка ја штити опремата низводно

Екранот на цедалката ги пресретнува цврстите честички што ги носи медиумот на цевководот додека дозволува течноста да продолжи низ главниот проток на проток. Ова помага да се намали ризикот од влегување на ѓубре во чувствителните компоненти низводно и може да поддржи постабилна работа на пумпи, контролни вентили, мерачи, разменувачи на топлина и слична опрема.

За разлика од филтерот дизајниран за фино или специјализирано одвојување, цевководната цедалка обично се користи за механичко отстранување на поголеми цврсти честички и остатоци од страната на инсталацијата. Соодветното отворање на екранот треба да се избере според потребното ниво на заштита и дозволениот пад на притисокот на системот.

Тело Y-тип и дизајн на екран што може да се отстрани

Карактеристичното тело во форма на Y го сместува екранот за филтрирање под агол на главната патека на проток. Оваа конфигурација обезбедува компактен аранжман за многу индустриски цевководни системи, додека овозможува отстранување на екранот за проверка и чистење.

Во зависност од дизајнот, може да се обезбеди и поврзување за одвод или издувување за да помогне во отстранувањето на акумулираните остатоци без целосно расклопување на цевководот. Вистинската конфигурација треба да се потврди според моделот на вентилот или цедилка, распоредот на инсталацијата и барањата на проектот.

Чистењето на екранот е дел од одржувањето на цедалката
Како што се акумулираат остатоци на екранот, отпорот на проток може да се зголеми. Редовната проверка и чистење помагаат да се одржи потребниот капацитет на проток и да се задржи загубата на притисок во прифатливиот опсег за системот.

Избор на мрежа и перфорација на екранот

Отворањето на екранот е еден од најважните параметри при изборот на цедалка од типот Y. Помал отвор може да обезбеди поситно задржување на честичките, но исто така може да го зголеми падот на притисокот и да бара почесто чистење кога цевководот содржи високо ниво на остатоци.

Изборот треба да ја земе предвид големината на честичките што треба да се отстранат, средниот вискозитет, брзината на проток, дозволеното губење на притисокот и чувствителноста на опремата низводно. Шангтаи може да ги прегледа овие параметри кога ја потврдува соодветната конфигурација на екранот.

Фактор на селекција	Зошто е важно
Големина на честички	Го одредува потребното отворање на екранот за отстранување на остатоци
Стапка на проток	Влијае на брзината на протокот и губењето на притисокот низ екранот
Среден вискозитет	Влијае на отпорноста на проток и перформансите на филтрирање
Низводно опрема	Го одредува потребното ниво на заштита од честички
Фреквенција на чистење	Помага да се одреди дали е соодветно рачно чистење или уредување одвод/дување

Капацитет за пад на притисок и проток

Секоја цедалка внесува одредено губење на притисокот бидејќи медиумот минува низ екранот. Падот на притисокот може да се зголеми како што честичките се акумулираат на елементот за филтрирање. Поради оваа причина, изборот на цедилка Y треба да ја земе предвид потребната брзина на проток, големината на цевката, површината на екранот, отворањето на екранот и дозволениот диференцијален притисок.

Редовното чистење е важно кога цевководот носи значителна количина на отпад. Манометри или индикатори за диференцијален притисок може да се користат во соодветни системи за да помогнат да се утврди кога екранот бара проверка или чистење.

Ориентација на инсталација и насока на проток

Правилната инсталација е важна за ефективно собирање честички и практично одржување. Стрелката за проток на телото на цедалката треба да одговара на вистинската насока на проток на цевководот. Комората на екранот исто така треба да биде поставена според специфичниот модел и медиум, така што собраните остатоци може да останат во одредената комора.

Многу дизајни од типот Y може да се инсталираат во хоризонтални цевководи, додека одредени конфигурации може да се користат и во вертикални цевководи кога насоката на проток и ориентацијата на екранот се соодветни. Барањата за монтирање треба да се потврдат пред да се намести цедилката во системот.

За пареа или други специјални услуги, ориентацијата за инсталација може да бара дополнително внимание за управување со кондензатот, одводот и пристапот за одржување. Секогаш следете ја применливата документација за производот и барањата за цевките на проектот.

Материјали за тело и екран

Изборот на материјалот треба да се заснова на медиумот на цевководот, притисокот, температурата и условите за корозија. Вообичаените материјали за каросеријата вклучуваат јаглероден челик, нерѓосувачки челик, леано железо, еластично железо и легиран челик. За екранот може да се изберат нерѓосувачки челик и други материјали отпорни на корозија според опкружувањето за сервисирање.

За корозивни или медиум со повисока температура, и телото и внатрешните материјали на екранот треба да се проверат за компатибилност. Материјалите за заптивање исто така треба да се изберат според работната температура и медиумот.

Крајни врски за индустриски цевководи

цедалките од типот Y Шангтаи може да се конфигурираат со различни опции за крајно поврзување според дизајнот на цевководот и применливите стандарди. Вообичаените конфигурации вклучуваат прирабнички, навојни, заварени врски и приклучоци за заварување.

При изборот на врска, земете ги предвид стандардот на цевководот, номиналната големина, рејтингот на притисокот, методот на инсталација, достапниот простор и барањата за одржување. Усогласувањето на поврзувањето на цедалката со постоечкиот систем за цевки помага да се поедностави инсталацијата и идната замена.

Апликации за производи

Y цедалките најчесто се инсталираат спротиводно од опремата што може да биде засегната од цврсти честички или остатоци од инсталацијата. Вообичаените апликации вклучуваат:

Системи за нафтоводи и гасоводи
Петрохемиска и хемиска обработка
Системи за третман на вода и водоснабдување
Производство на електрична енергија и комунални цевки
Системите за HVAC и ладна вода
Морски и бродски цевки
Цевководи за индустриски процеси
Заштита на пумпата и контролниот вентил
Заштита од разменувач на топлина и метар

Соодветната конфигурација на цедилка зависи од медиумот, работните услови, барањата за филтрирање и применливиот стандард за цевки. За специјални течности или тешка услуга, техничките параметри треба да се прегледаат пред изборот.

Производство, инспекција и контрола на квалитет

Шангтаи ги контролира клучните барања за производство и инспекција според важечката спецификација на производот. Изборот на материјалот, димензиите на телото, конфигурацијата на екранот, димензиите на поврзувањето, компонентите за запечатување и барањата поврзани со притисокот може да се прегледаат за време на производството и проверката на квалитетот.

Шангтаи работи според системот за управување со квалитет ISO 9001 и обезбедува производи со применлива поддршка за сертификација CE и EAC. Онаму каде што се бара од проектот, релевантните стандарди и барањата за инспекција како што се API 6D и API 598 може да се прегледаат според конкретниот производ и документацијата за нарачка.

Проектна документација и инспекција
За индустриски проекти, Шангтаи може да ги прегледа потребните спецификации за материјали, оценки за притисок, стандарди за поврзување, барања за инспекција, цртежи и применлива документација пред производство и испорака.

Како да ја изберете вистинската цедалка од типот Y

Пред да побарате понуда, подгответе ги следните информации:

Номинална големина на цевка или цедилка
Оцена на притисок
Работен медиум
Работна температура
Потребна мрежа на екранот или големина на перфорација
Материјал на телото и екранот
Заврши тип на врска
Ориентација на инсталација на цевковод
Потребна брзина на проток
Количина и проектни барања
Цртежи, спецификации или технички документи, доколку се достапни

Ако цедилката е наменета да заштити одредена пумпа, контролен вентил, метар или разменувач на топлина, обезбедувањето информации за опремата и потребното ниво на филтрација може да помогне да се одреди соодветната конфигурација.

Најчесто поставувани прашања

Кои се најчестите типови на цевководни цедилки?

Вообичаените дизајни вклучуваат цедилки од типот Y, корпа, Т-тип, дуплекс и привремени конусни цедилки. Конфигурација од типот Y често се разгледува кога е потребен компактен внатрешен распоред и отстранлив екран. Конечниот избор зависи од распоредот на цевководот, капацитетот на проток, пристапот за одржување и барањата за филтрирање.

Како да ја изберам правилната мрежа на екранот или големината на перфорацијата?

Изборот зависи од големината на честичките што треба да се отстранат, средниот вискозитет, брзината на проток, дозволениот пад на притисокот и чувствителноста на опремата низводно. Пофиниот екран не е секогаш соодветен избор бидејќи може да го зголеми губењето на притисокот и фреквенцијата на чистење.

Може ли цедилка од типот Y да се инсталира вертикално?

Некои конфигурации може да се инсталираат во вертикални цевководи кога насоката на протокот и ориентацијата на екранот се соодветни. Инсталирањето треба да ја следи стрелката за проток, упатствата за производот и барањата на специфичниот медиум и распоредот на цевководот.

Колку често треба да се чисти екранот од цедалката?

Фреквенцијата на чистење зависи од количината и видот на остатоци во цевководот. Манометар или индикатор за диференцијален притисок може да помогне да се идентификува зголемениот отпор и да се одреди кога е потребна проверка или чистење на екранот.

Дали цедалките Y ќе го намалат притисокот на цевководот?

Да. Секоја цедалка создава одреден пад на притисокот додека медиумот минува низ екранот. Правилната големина, соодветниот избор на екранот, соодветната површина на проток и редовното чистење може да помогнат губењето на притисокот да се задржи во прифатливиот опсег на системот.

Кои материјали се достапни?

Вообичаените материјали за каросеријата вклучуваат јаглероден челик, нерѓосувачки челик, леано железо, еластично железо и легиран челик. Материјалите на екранот често се нерѓосувачки челик или други легури отпорни на корозија. Соодветниот материјал зависи од медиумот, притисокот, температурата и условите на корозија.

Кои крајни врски може да се испорачаат?

Вообичаените опции вклучуваат прирабнички, навојни, заварени врски и приклучоци за заварување со штекер. Потребната врска треба да одговара на стандардот на цевководот, номиналната големина, рејтингот на притисокот и барањата за инсталација.

Кои информации се потребни за понуда?

Ве молиме наведете ја големината, рејтингот на притисок, типот на цедилка, материјалот на телото, мрежата на екранот или големината на перфорацијата, работната средина, температурата, типот на поврзување, позицијата на инсталација, брзината на проток и количината. Цртежите или спецификациите на проектот се исто така корисни кога се вклучени одредена конфигурација или барање за проверка.

Ви треба цедалка од Y-тип за вашиот гасовод?
Испратете ја вашата големина на цевка, медиум, притисок, температура, тип на поврзување, барање за филтрација и количина во Шангтаи за техничка потврда и понуда.

Испрати барањеилиКонтактирајте го вентилот Шангтајза помош при изборот на цедалка од типот Y, техничките спецификации, проектните барања и понудата.

View as

Y-цедилка од не'рѓосувачки челик

Y-цедилките од нерѓосувачки челик Шангтаи ефикасно ги отстрануваат цврстите нечистотии од цевководите за да ги заштитат пумпите, вентилите и инструментите. Со компактна структура, голема површина за филтрирање и низок пад на притисок, тие одговараат на системи за вода, нафта и гас. Како директна фабрика со строга КК и пакување за извоз, ние испорачуваме издржливи решенија за индустриска филтрација.
