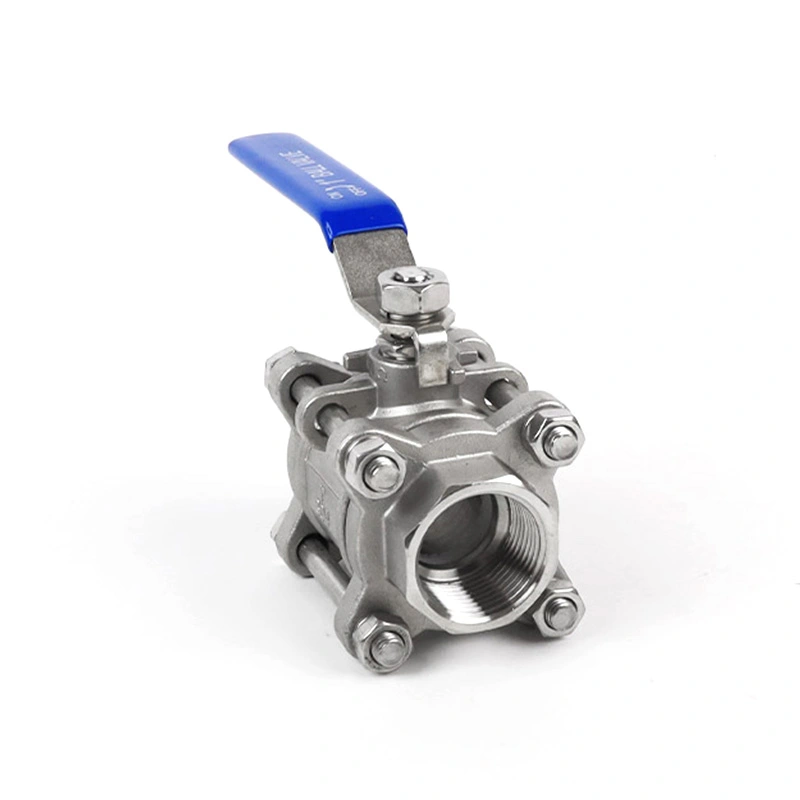

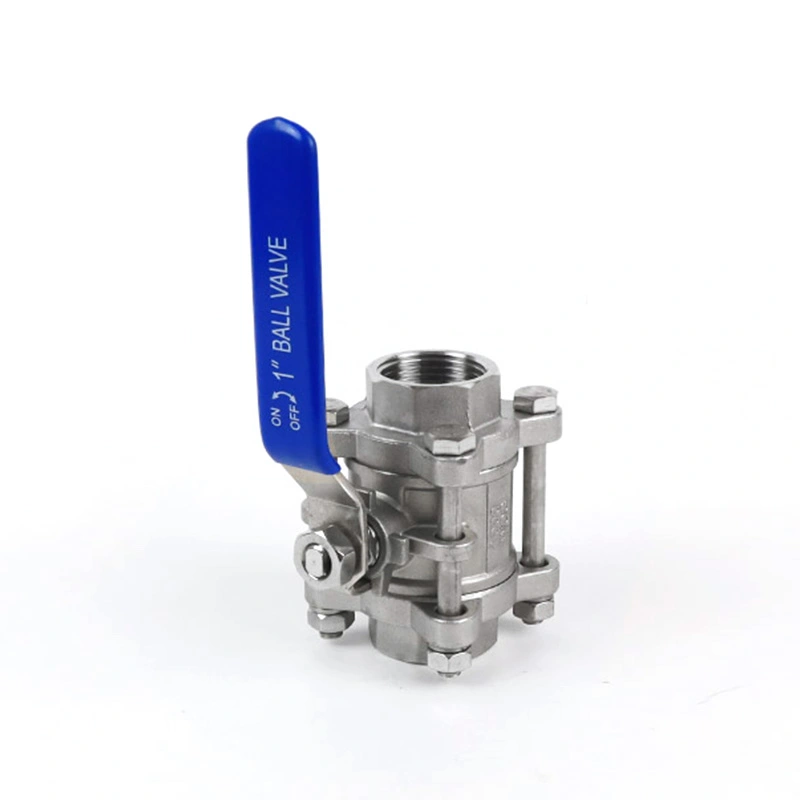

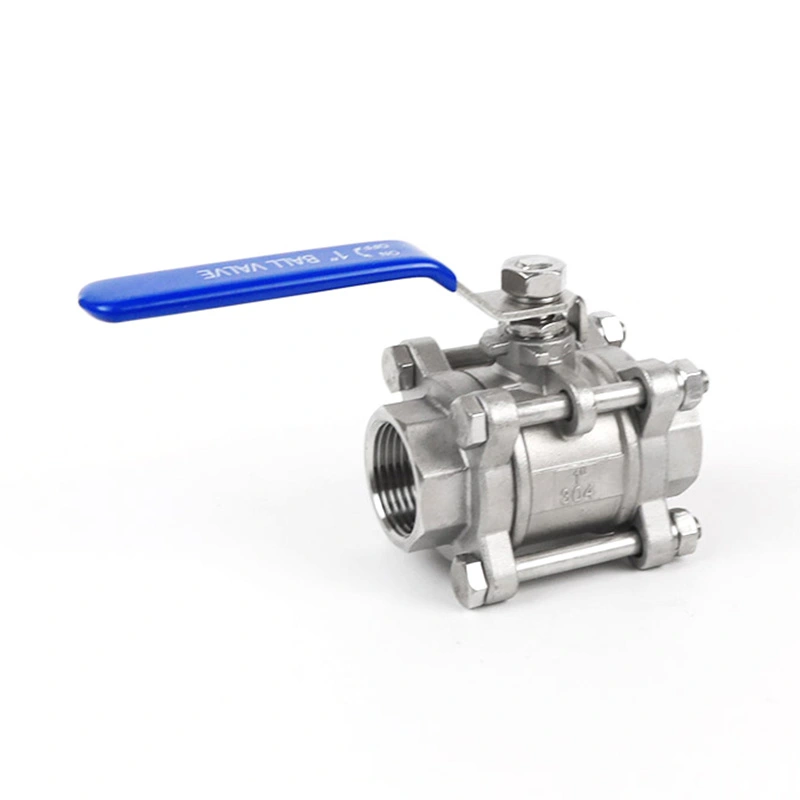

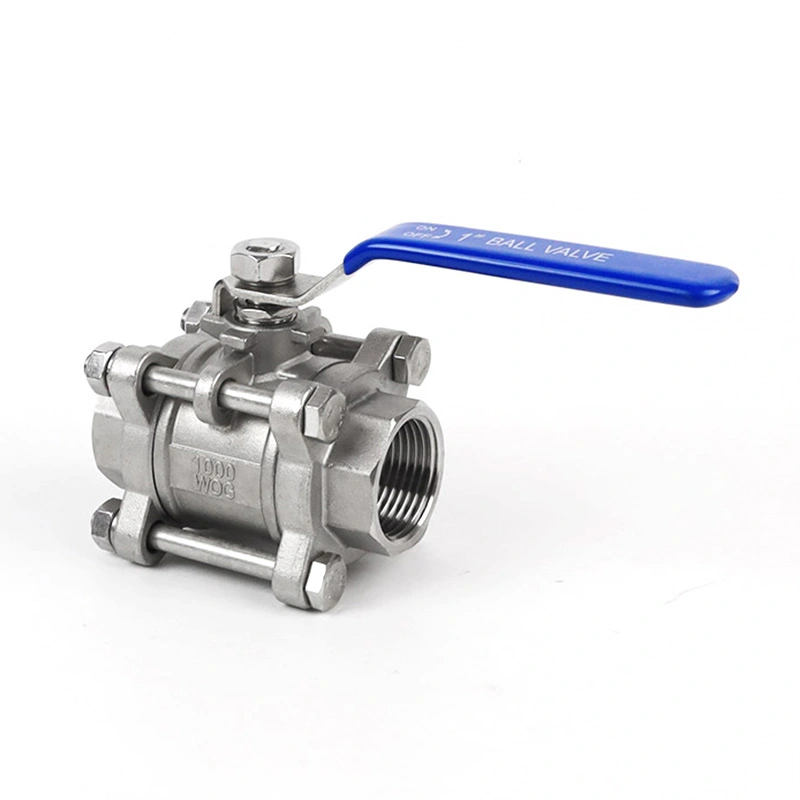

Тешки топчест вентил од 3 компјутери со уред за заклучување

Тешкиот топчест вентил Shangtai 3PC со уред за заклучување е дизајниран за индустриски системи на цевководи кои бараат безбедно исклучување и контролирано рачно работење. Троделната конструкција обезбедува пристап до внатрешните компоненти за одржување, додека рачката што може да се заклучува помага да се спречи ненамерно функционирање на вентилот. Може да се обезбедат различни конфигурации за седиште, заптивка, притисок и температура според работниот медиум и барањата за примена.

Предности

1. Тешка конструкција од три парчиња

Засиленото триделно тело е дизајнирано за сервисирање на индустриски цевководи каде што е потребна цврста конструкција на вентилот. Дизајнот со три дела, исто така, овозможува отворање на вентилот за проверка или одржување без да се отстрани целото тело на вентилот од цевководот.

2. Рачка што се заклучува за контролирана работа

Вградениот уред за заклучување помага да се задржи рачката во избраната положба на вентилот и го намалува ризикот од случајно или неовластено работење. Оваа карактеристика е корисна во индустриски системи каде што позицијата на вентилот треба да се контролира за време на работата или одржувањето.

3. Дизајн на стебло против издувување

Стеблото е внатрешно задржано за да се спречи исфрлање на стеблото кога вентилот е под притисок. Оваа конструкција обезбедува дополнителна безбедносна карактеристика за индустриска услуга за вклучување/исклучување.

4. Опции за материјали од нерѓосувачки челик

Стандардната конфигурација на материјалот вклучува опции SS316 и SS304 за телото, топката, стеблото и другите компоненти. Тефлонски се користи за топчестото седиште, прстенот за триење и пакувањето на стеблото во наведената конфигурација. Изборот на материјалот треба да се усогласи со работниот медиум, притисокот и температурата.

5. Способност за притисок и температура

Вентилот е наведен со класа на притисок CL150, максимален притисок од 540 PSI и температурен опсег од -25℃ до 150℃ според наведената конфигурација. Вистинскиот дозволен работен притисок треба да се провери во однос на применливите услови притисок-температура пред изборот.

6. Фабричко производство и контрола на квалитетот

Шангтаи управува со производство на вентили, обработка, склопување, инспекција и тестирање на притисок во својата фабрика. Материјалната документација и применливите сертификати CE и ISO 9001 може да се обезбедат според барањата на производот и нарачката.

Главни димензии

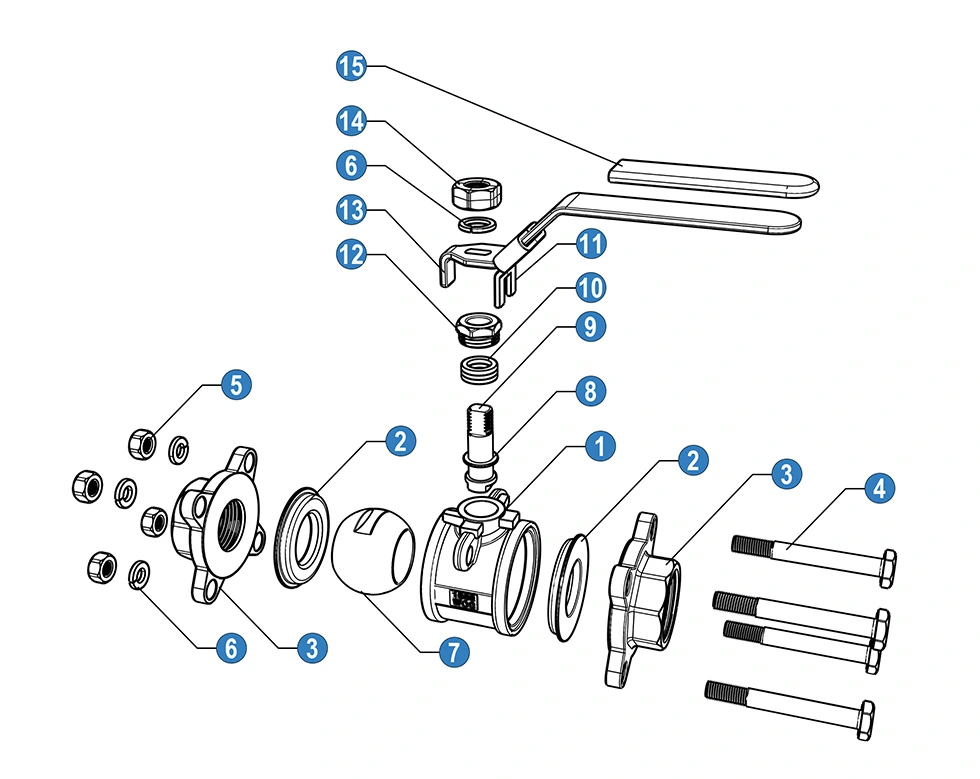

Материјали и компоненти

* N: Краевите на конецот според ANSI B 2.1 NPT

* Б: Краевите на конецот според BS21 BSP

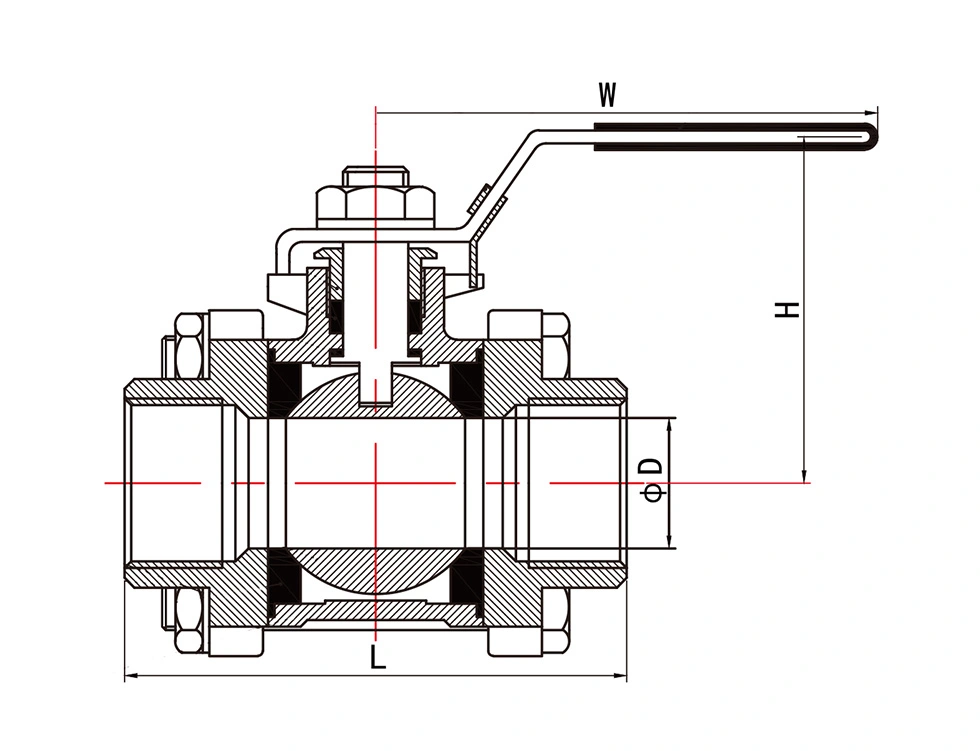

Општи димензии

Кв вредности

Kv (m3/h) = Брзина на проток на вода во кубен метар на час што ќе генерира пад на притисокот од 1 bar низ вентилот.

Апликации

Тешкиот топчест вентил 3PC со уред за заклучување е погоден за индустриски цевководи и апликации за опрема каде што е потребно рачно исклучување и контролирана работа на вентилот, вклучувајќи:

Нафта и гас

Хемиска обработка

Петрохемиски постројки

Третман на вода

Системи за напојување и комунални услуги

HVAC и индустриски цевководи

Системи за компримиран воздух

Морска и бродоградба

Најчесто поставувани прашања

1. Што е 3PC тежок топчест вентил со уред за заклучување?

Тоа е триделен топчест вентил дизајниран за индустриско вклучување/исклучување и опремен со уред за заклучување на рачката. Триделната конструкција овозможува пристап до внатрешните компоненти на вентилот за проверка и одржување.

2. Која е целта на уредот за заклучување?

Уредот за заклучување помага да се зацврсти рачката во избраната отворена или затворена положба и ја намалува можноста за ненамерно работење на вентилот при нормално сервисирање или одржување.

3. Со кој притисок и температура може да се справи овој вентил?

Наведената конфигурација има класа на притисок CL150, максимален притисок од 540 PSI и температурен опсег од -25℃ до 150℃. Вистинскиот дозволен притисок треба да се потврди според големината на вентилот, температурата, средината и применливиот рејтинг притисок-температура.

4. Кои материјали се достапни?

Наведената конфигурација користи компоненти SS316 и SS304, при што тефлонскиот тефлонски материјал се користи за топчестото седиште, прстенот за триење и пакувањето на стеблото. Може да бидат достапни и други опции за материјали во зависност од работниот медиум и барањата на апликацијата.

5. Кои стандарди за поврзување се достапни?

Вентилот е достапен со краеви со навој NPT и BSP. Краевите на навојот NPT го следат ANSI B 2.1 NPT, додека краевите на навојот BSP го следат BS21 BSP според доставената спецификација.

6. Која е вредноста на Kv на топчест вентил?

Kv ја означува брзината на проток на вода во кубни метри на час што создава пад на притисокот од 1 бари низ вентилот. Наведените вредности на Kv може да се користат како референца при проценка на капацитетот на проток за различни големини на вентили.

7. Дали вентилот може да се прилагоди за различни апликации?

Да. Шангтаи може да разговара за различни конфигурации на телото, седиштето, заптивката, притисокот, температурата, поврзувањето и материјалот во согласност со работниот медиум и барањата за апликација. Други материјали се достапни на барање.

8. Кои стандарди се користат за вентилот?

Доставената спецификација упатува на ASME B16.34 за дизајн и производство и оценки за притисок-температура, додека API 598 се користи за тестирање и проверка. Применливиот стандард треба да се потврди за специфичната конфигурација и редослед на вентилот.

9. Дали може да се обезбедат материјални и квалитетни документи?

Да. Материјалната документација и применливите сертификати CE и ISO 9001 може да се обезбедат според конфигурацијата на производот и барањата за нарачка.

10. Дали Шангтаи е производител?

Да. Шангтаи го произведува вентилот и управува со производството, обработката, монтажата, инспекцијата и поврзаните процеси на снабдување во својата фабрика во Венжоу, Кина.
