Топчест вентил од нерѓосувачки челик со заварени краеви со 3 компјутери

Топчестиот вентил од не'рѓосувачки челик со заварени краеви 3PC комбинира тело од нерѓосувачки челик од три дела со краеви на штекер за заварување за компактни, постојани врски на цевководот. Нејзината конструкција со поделено тело овозможува пристап до внатрешните заптивки и другите компоненти што можат да се сервисираат откако вентилот е изолиран и депресивен. Протокот со целосна порта поддржува низок отпор на проток, додека дизајнот на топката и седиштето обезбедува двонасочно исклучување за компатибилни течности. Погоден е за цевки под висок притисок во нафта и гас, хемиска обработка, третман на вода и други индустриски системи.

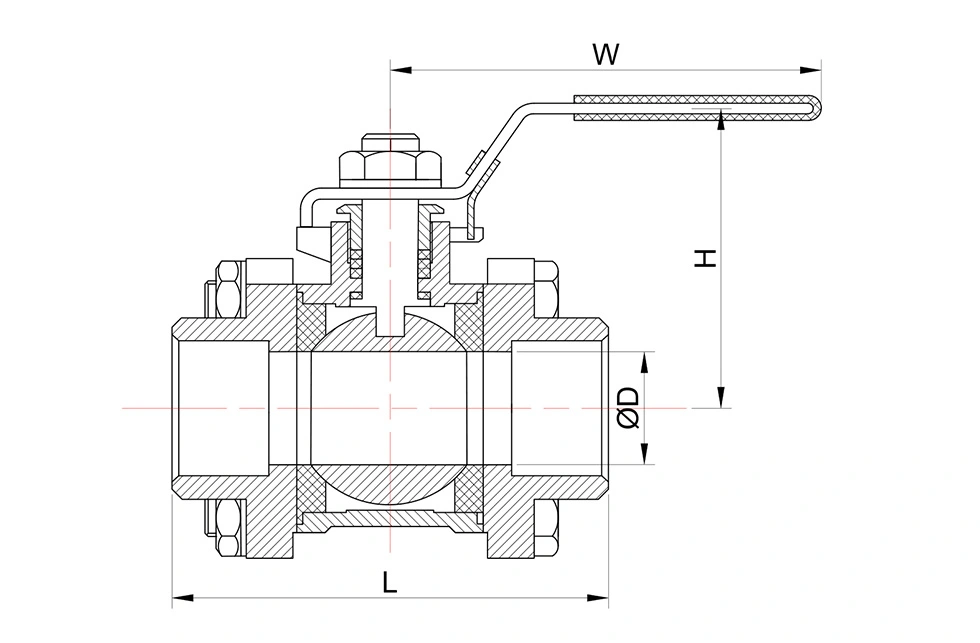

Главни димензии

* N: Краевите на конецот според ANSl B 2.1 NPT
* Б: Краевите на конецот според BS21 BSP

KvVALUES

Kv (m3/h) = Брзина на проток на вода во кубен метар на час што ќе генерира пад на притисокот од 1 bar низ вентилот.

Функции на вентилот и клучни карактеристики

1. Приклучок за заварување

Краевите на штекерот се обработуваат до наведените димензии на поврзувањето за заварена инсталација со компатибилни цевководи. Оваа врска вообичаено се користи на индустриски линии со мали отвори каде што е потребен постојан спој од цевка до вентил. Заварувањето треба да ги следи важечките спецификација и процедура за цевки.

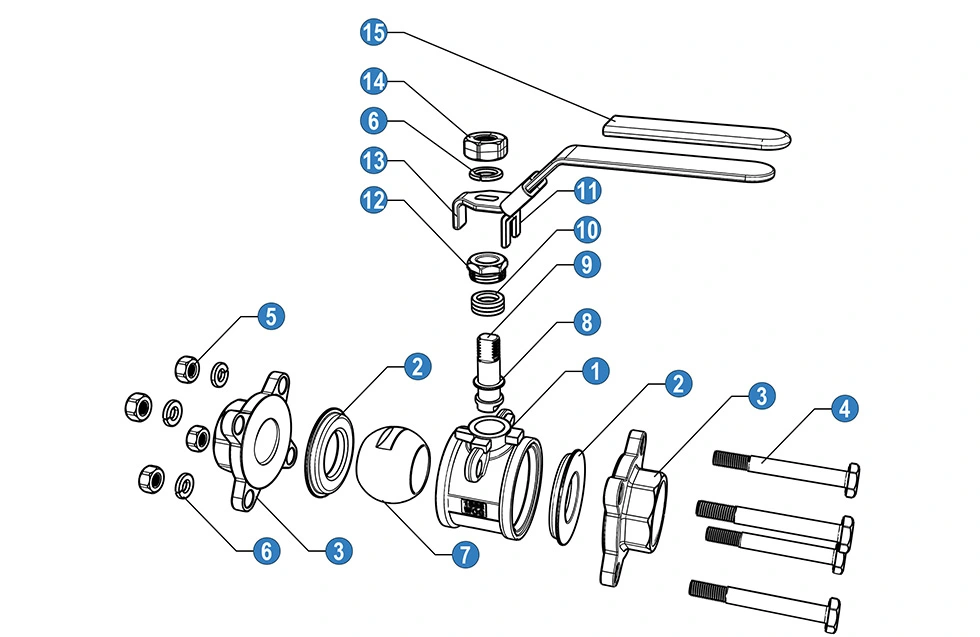

2. Тело од три парчиња

Трошното тело со завртки овозможува пристап до внатрешните компоненти на вентилот откако цевководот е изолиран и депресивен. Заптивките и другите делови што се сервисираат може да се проверат или заменат без да се замени комплетниот склоп на вентилот.

3. Запечатување на топката и седиштето

Топката се ротира против седиштето за да се отвори или затвори проточниот премин. Вентилот обезбедува исклучување во двете насоки на проток кога избраното седиште и материјалите за заптивање се соодветни за условите за сервисирање. Проточниот премин, исто така, дозволува течноста да помине низ вентилот со ограничена опструкција кога е целосно отворен.

4. Конструкција од нерѓосувачки челик

Конструкцијата од нерѓосувачки челик е достапна за апликации кои вклучуваат компатибилни вода, масло, гас и хемиски медиуми. При изборот на материјалот треба да се земе предвид составот на течноста, концентрацијата, работната температура, притисокот и условите на корозија.

За Шангтај

Шангтаи е со седиште во Венжу, Жеџијанг, Кина и произведува индустриски вентили за домашните и извозните пазари. Нејзините производствени активности опфаќаат обработка, склопување вентили, тестирање на притисок, инспекција и означување на производот.

Системот за управување со квалитет е сертифициран според ISO 9001, а CE документацијата е достапна за применливите производи. Инспекцијата може да вклучува проверки на дојдовен материјал, инспекција во процесот, завршена проверка на вентилите и проверки пред испораката според барањата за нарачка.

За топчести вентили со приклучок за заварување, може да се испорачаат различни конфигурации за поврзување според бараните димензии и важечките стандарди. Конфигурациите за заварување со штекер тип А и тип Б се достапни за специфични барања, со димензиите на поврзувањето потврдени пред производството.

Најчесто поставувани прашања

1. Која е разликата помеѓу приклучоците со заварување со штекер и со навој?

Приклучоците за заварување со штекер користат заварен спој помеѓу вентилот и цевката, додека приклучоците со навој се потпираат на соодветните навои на цевките. Краевите за заварување со штекер најчесто се специфицирани за цевководи со мали отвори каде што е потребна трајна заварена врска. Соодветното поврзување зависи од стандардот на цевките, притисокот, температурата и барањата за инсталација.

2. Дали се достапни различни конфигурации за заварување со штекер?

Да. Различни конфигурации за заварување со штекер може да се испорачаат според бараните димензии и применливите стандарди за цевки. Типот на поврзување и барањата за димензии треба да се потврдат пред производството, особено за вентили за замена и извозни проекти.

3. Дали вентилот може да се отвори за внатрешно одржување?

Да. Троделното тело може да се одвои откако цевководот е изолиран и депритисен, овозможувајќи да се проверат или заменат внатрешните заптивки и другите компоненти што се сервисираат. Вентилот не треба да се расклопува додека цевководот е под притисок.

4. Кои документи се достапни со вентилот?

Документацијата ISO 9001 и CE може да се обезбеди за применливи конфигурации. Материјалната документација, записите за инспекција, извештаите од тестовите и цртежите на производите исто така може да се достават според нарачката и барањата на проектот.

5. Кои апликации се погодни за топчест вентил од нерѓосувачки челик со заварени краеви со 3 компјутери?

Вентилот може да се користи за компатибилни течности во нафта и гас, петрохемиска, хемиска обработка, третман на вода, производство на електрична енергија и општи индустриски цевки. Материјалот, седиштето и компонентите за заптивање треба да се одберат според реалниот медиум, притисок и температура.

6. Кои информации се потребни за избор на вентил?

Клучните информации ја вклучуваат големината на вентилот, рејтингот на притисокот, димензиите на штекерот на заварот, работниот медиум, работниот притисок, температурата, телото и материјалите за заптивање, количината и важечките стандарди. За проекти за замена, постојните цртежи на вентилите или димензионални информации, исто така, може да се обезбедат за потврда.
