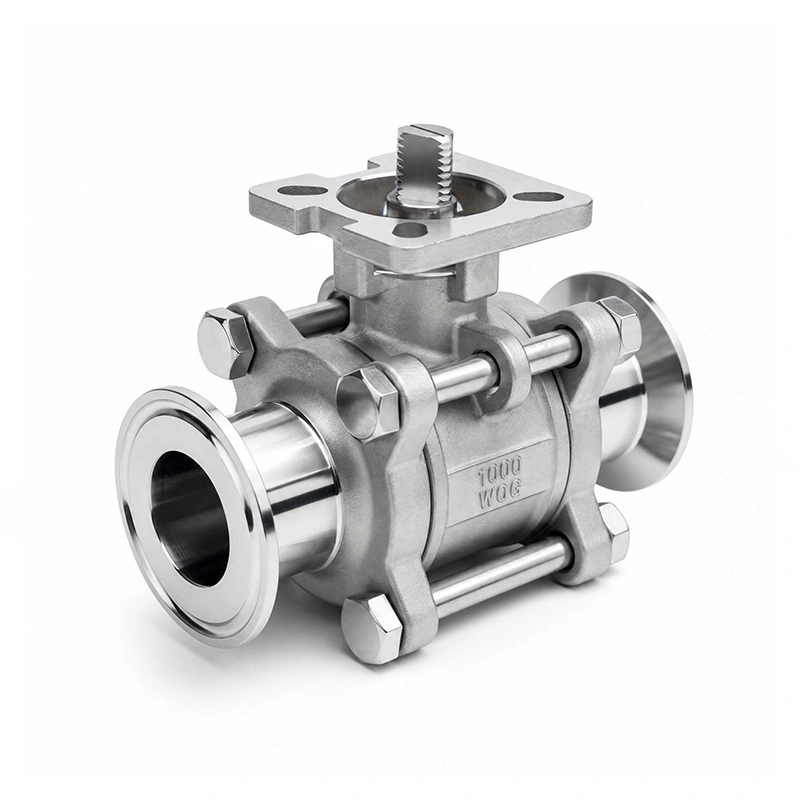

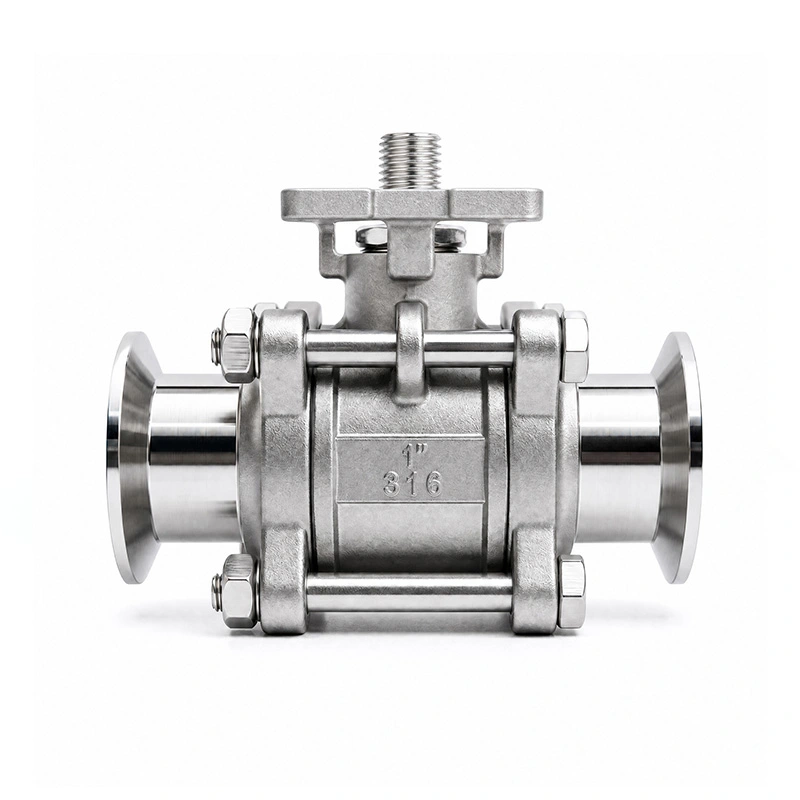

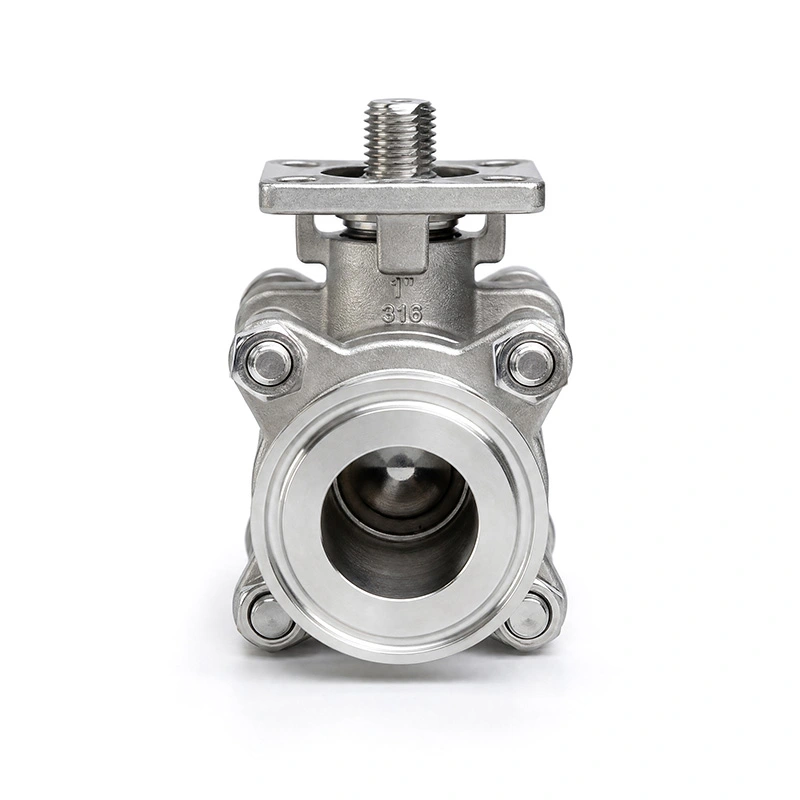

Топчест вентил со три стегачи со целосно капсулиран 3 компјутер со подлога за монтирање ISO 5211

Топчестиот вентил со три клешта со целосно капсулиран од 3 компјутери со подлога за монтирање ISO 5211 користи триделно тело на вентил со спојки со три стегачи за санитарни и процесни цевководни системи. Триделната конструкција обезбедува пристап до внатрешните компоненти по изолирањето на цевководот, додека подлогата за монтирање ISO 5211 обезбедува стандардизиран интерфејс за инсталација на пневматски или електричен погон. Оваа конфигурација е погодна за системи за контрола на течности каде што се потребни санитарни врски и автоматско работење на вентилите.

Главни димензии

Клучни карактеристики на дизајнот

Конструкција на три-делни вентили

Телото од три дела се состои од централен дел на вентилот и два крајни делови. Откако цевководот е правилно изолиран и вентилот е исцеден, телото може да се отвори за да се прегледаат или заменат внатрешните компоненти. Оваа структура е корисна за апликации каде што е потребно периодично одржување на седиштата, заптивките или другите внатрешни делови.

Поврзување со три стегачи

Приклучоците со три стегачи користат распоред на стегач и дихтунзи наместо споеви со навој или прирабници. Овој метод на поврзување овозможува инсталирање или отстранување на вентилот без заварување на вентилот директно во цевководот. Применливиот материјал на заптивката и димензиите на поврзувањето треба да се изберат според спецификациите на медиумот на процесот, температурата и цевководот.

ISO 5211 Монтирање на активатор

Топчестиот вентил со три стегачи со целосно капсулиран 3 компјутер со подлога за монтирање ISO 5211 е дизајниран со интерфејс за монтирање на побудувачкиот ISO 5211 на вентилот. Ова овозможува компатибилни пневматски или електрични актуатори да се монтираат директно на вентилот без да се потпираат на посебен конвенционален распоред за монтирање. Изборот на активатор треба да се усогласи со големината на вентилот, работниот вртежен момент и барањата за контрола на системот.

316 нерѓосувачки челик влажни компоненти

Телото е наведено како ASTM A351 CF8M (316), додека топката и стеблото се наведени како ASTM A182 F316. Овие материјали од нерѓосувачки челик се погодни за низа индустриски апликации на течности каде што компатибилноста на материјалите и отпорноста на корозија се важни фактори. Седиштето RPTFE комбинира тефлонски со 15% полнење и треба да се процени според вистинската средина и работната температура пред изборот.

Апликации

Топчестиот вентил со три стегачи со целосно капсулиран од 3 компјутери со подлога за монтирање ISO 5211 може да се користи во цевководни системи кои бараат компактен затворачки вентил, врски во санитарен стил и опционално автоматско активирање. Вообичаените области на примена вклучуваат:

Општа течна обработка

Ракување со хемиски течности

Капацитети за третман на вода

Лесно индустриско производство

Автоматски системи за цевки

Инсталација и работа

Инсталација со три стегачи

Пред инсталацијата, потврдете дека големината на вентилот, димензиите на поврзувањето, материјалот на заптивките и барањата за притисок-температура одговараат на спецификацијата на цевководот. Поставете го вентилот помеѓу спојните спојки со три стегачи, инсталирајте ја соодветната заптивка и прицврстете го спојот со стегачот. Врската треба да се провери за правилно усогласување пред системот да биде под притисок.

Инсталација на актуатор

Подлогата за монтирање ISO 5211 обезбедува интерфејс за компатибилни пневматски или електрични актуатори. Проверете ја шемата за монтирање на погонот, димензиите на вратилото и потребниот работен вртежен момент пред инсталацијата. Активаторот треба да се инсталира и прилагоди според упатствата на производителот на вентилот и погонот.

Одржување

Пред одржување, изолирајте го вентилот од цевководот и ослободете го целиот преостанат притисок. Троделната конструкција овозможува отворање на телото на вентилот за проверка на топката, седиштата, стеблото и компонентите за заптивање. Заменете ги истрошените компоненти со соодветни делови и проверете ја запечатувачката и работната состојба на вентилот пред да го вратите во сервис.

Размислувања за избор

При изборот на овој вентил за нов систем за цевки, земете го предвид работниот медиум, притисокот, температурата, големината на цевката, димензиите на поврзувањето и потребниот метод на активирање. Седиштето на вентилот и материјалите за заптивање треба да се проверат за компатибилност со процесната течност. За автоматизирани апликации, активирачот треба да се избере според работниот вртежен момент на вентилот и контролните барања на системот.

Најчесто поставувани прашања

П1: За што се користи топчест вентил со три стегачи со целосно капсулиран од 3 компјутери со подлога за монтирање ISO 5211?

Топчест вентил со три стегачи со целосно капсулиран од 3 компјутери со подлога за монтирање ISO 5211 се користи за контрола на течноста за вклучување/исклучување во цевководните системи каде што се потребни триделно тело на вентилот, поврзување со три стегачи и интерфејс за монтирање на активатор. Може да се конфигурира за рачна работа или да се комбинира со соодветен пневматски или електричен активатор за автоматска контрола.

П2: Што обезбедува подлогата за монтирање ISO 5211?

Подлогата за монтирање ISO 5211 обезбедува стандардизиран интерфејс за монтирање на активаторот. Компатибилните пневматски или електрични актуатори може да се монтираат според применливите димензии за монтирање ISO 5211, што е предмет на барањата за големината на активаторот и вртежниот момент на вентилот.

П3: Кои се предностите на триделната конструкција?

Троделната конструкција обезбедува пристап до внатрешните компоненти на вентилот откако цевководот е изолиран и депресивен. Ова може да ја поедностави проверката и замената на седиштата, заптивките и другите компоненти што се сервисираат во споредба со целосно затворено едноделно тело.

П4: Кои материјали се користат за овој вентил?

Телото е ASTM A351 CF8M (316), додека топката и стеблото се ASTM A182 F316. Седиштето е RPTFE (тефлонски + 15% fv). Други конфигурации на материјали се достапни на барање.

П5: Дали овој вентил може да се користи со пневматски или електрични актуатори?

Да. Интерфејсот за монтирање ISO 5211 е дизајниран за инсталација на активатор. Соодветниот погон треба да се избере според големината на вентилот, работниот вртежен момент, притисокот, температурата и барањата на системот за контрола.

П6: Што треба да се провери пред да нарачате?

Потврдете ја потребната големина на вентилот, димензиите на поврзувањето, работниот притисок, температурата, медиумот за процесирање, материјалот на седиштето и начинот на активирање. За автоматизирани системи, шемата за монтирање на погонот и потребниот вртежен момент исто така треба да се потврдат.
