Топчест вентил од нерѓосувачки челик, продолжено стебло од 3 компјутери заварени со задник

Продолженото стебло со топчест вентил од не'рѓосувачки челик со заварени краеви од 3 компјутери има заварени краеви за трајно поврзување на цевководот и продолжено стебло за апликации каде што работната точка на вентилот треба да биде поставена подалеку од цевката. Телото од три делови овозможува пристап до внатрешните компоненти за одржување, додека подлогата за монтирање ISO 5211 поддржува директно инсталирање на пневматски или електрични актуатори.

Главни димензии

Карактеристики на производот

1. Поврзување на цевковод со заварување со задник

Вентилот користи краеви заварени со задник, произведени според ASME B16.25. Заварувањето на вентилот директно во цевководот обезбедува фиксна врска без споеви со навој или прирабници, што ја прави оваа конфигурација погодна за постојани индустриски цевководни инсталации.

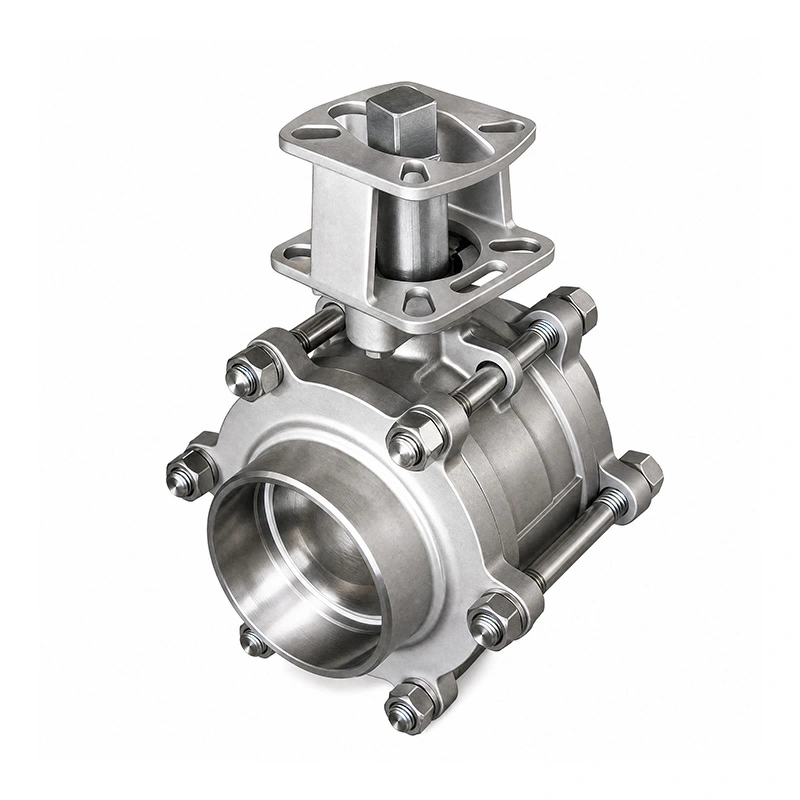

2. Конфигурација на продолжено стебло

Издолженото стебло обезбедува дополнително работно растојание помеѓу рачката или погонот и цевководот. Корисно е кога изолацијата, распоредот на цевките или условите за инсталација го ограничуваат пристапот до стандардното стебло на вентилот.

3. Тело од три парчиња за одржување

Триделната конструкција обезбедува пристап до внатрешните компоненти на вентилот кога е потребна проверка или замена. Седиштето и компонентите за заптивање може да се сервисираат без да се замени комплетниот склоп на вентилот.

4. Конструкција на вентили од нерѓосувачки челик

Продолженото стебло на топчест вентил од не'рѓосувачки челик со заварени краеви од 3 компјутери користи ASTM A351 CF8M (316) за телото и ASTM A182 F316 за топката и стеблото. Седиштето RPTFE е специфицирано за наведениот температурен опсег од -25℃ до 150℃.

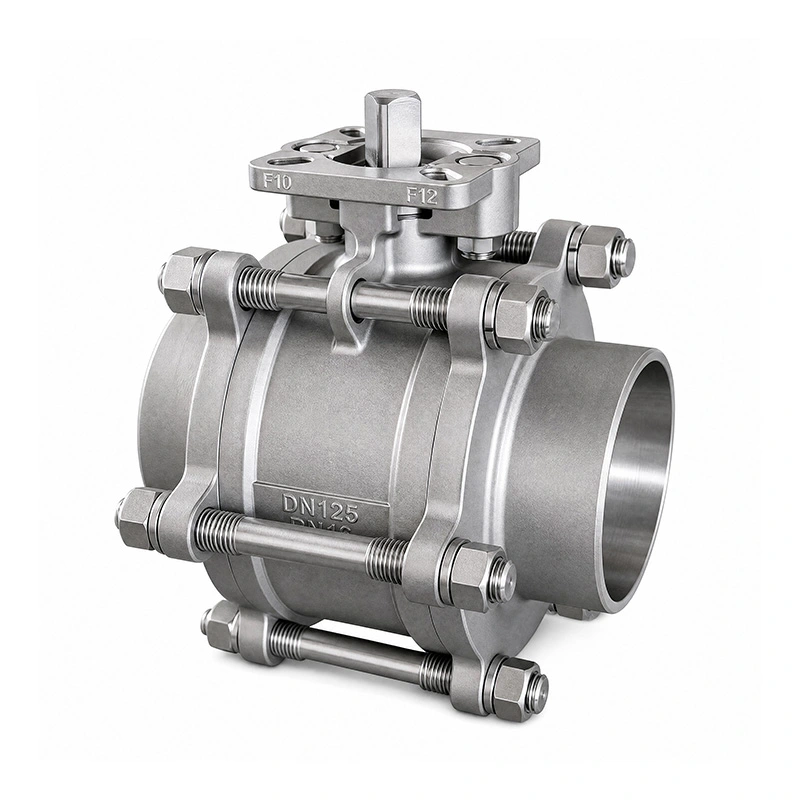

Монтирање на активатор

Вентилот е опремен со подлога за монтирање ISO 5211 за директна инсталација на погонот. Пневматските или електричните актуатори може да се изберат според големината на вентилот, работниот вртежен момент и барањата за контрола. Интерфејсот за монтирање на активаторот треба да се провери пред да се нарача за да се обезбеди компатибилност.

Стандарди и инспекција

Дизајнот и производството го следат ASME B16.34, со заварени краеви на задник врз основа на ASME B16.25. Тестирањето и инспекцијата на вентилите се изведуваат според API 598. Оценките за притисок-температура се исто така упатени на ASME B16.34.

Производната инспекција опфаќа верификација на материјалот, тестирање на притисок, инспекција на запечатување и завршени проверки на вентилите. Извештаите за тестирање на материјалот и применливата документација за производот може да се обезбедат според конфигурацијата на вентилот и барањата за нарачка.

Апликации

Продолженото стебло на топчест вентил од не'рѓосувачки челик со заварени краеви од 3 компјутери е наменето за индустриски цевководни системи кои бараат постојана заварена врска и пристапна работа на вентилот. Типични апликации вклучуваат хемиска обработка, петрохемиски системи, фармацевтска опрема, преработка на храна и пијалоци, производство на електрична енергија и третман на вода.

Пред изборот, потврдете го медиумот на цевководот, притисокот, температурата, големината на цевката, спецификацијата за заварување и достапниот простор за инсталација. Материјалите на вентилот и конфигурацијата на седиштето исто така треба да се проверат за компатибилност со сервисниот медиум.

Најчесто поставувани прашања

1. Кои се главните апликации на продолженото стебло со топчест вентил од нерѓосувачки челик со заварени краеви со 3 компјутери?

Се користи во индустриски цевководни системи каде што е потребна заварена врска и продолжен пристап до вентилот. Апликациите вклучуваат хемиски, петрохемиски, фармацевтски, системи за храна и пијалоци, електрична енергија и третман на вода.

2. Кој стандард се однесува на краевите заварени со задник?

Краевите заварени со задник се наведени според ASME B16.25. Спецификациите за заварување треба да се проверат според дизајнот на цевководот пред инсталацијата.

3. Дали може директно да се инсталира актуатор?

Да. Вентилот има подлога за монтирање ISO 5211 за инсталација на пневматски или електричен погон. Изборот на актуатор треба да се заснова на големината на вентилот, работниот вртежен момент и барањата за контрола.

4. Кои материјали се користат во стандардната конфигурација?

Телото е ASTM A351 CF8M (316), додека топката и стеблото се ASTM A182 F316. Стандардно седиште е RPTFE (тефлонски + 15% fv). Други материјали се достапни на барање.

5. Кој е максималниот притисок и температурен опсег?

Наведениот максимален притисок е 285 PSI, со температурен опсег од -25℃ до 150℃. Вистинските работни граници треба да се потврдат според големината на вентилот, средниот и применливите оценки за притисок-температура.

6. Дали вентилот може да се прилагоди?

Да. Други материјали и конфигурации на компоненти може да се набават според потребниот медиум, притисок, температура и услови за инсталација.
