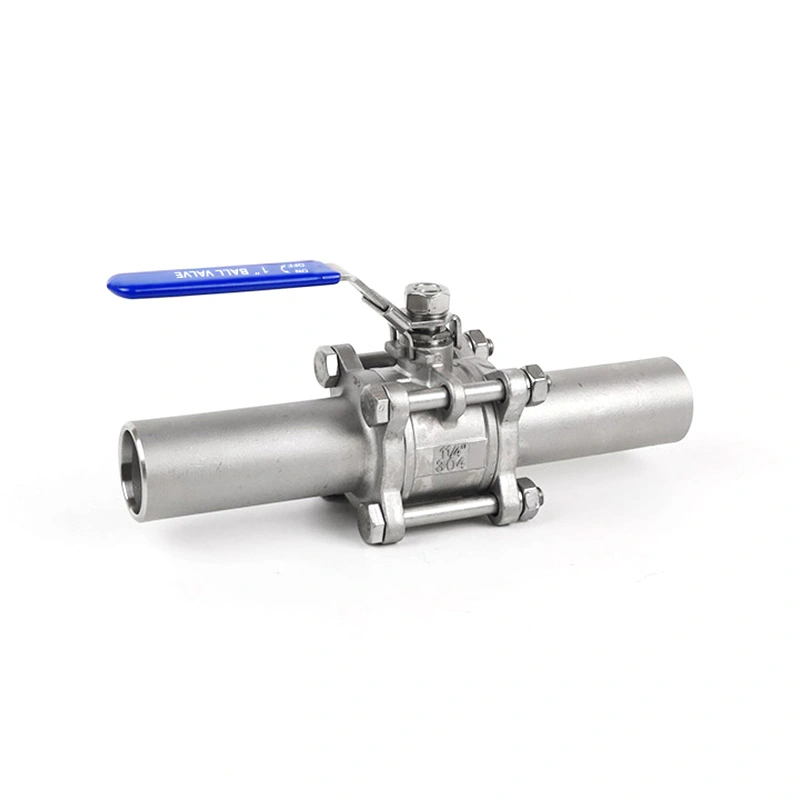

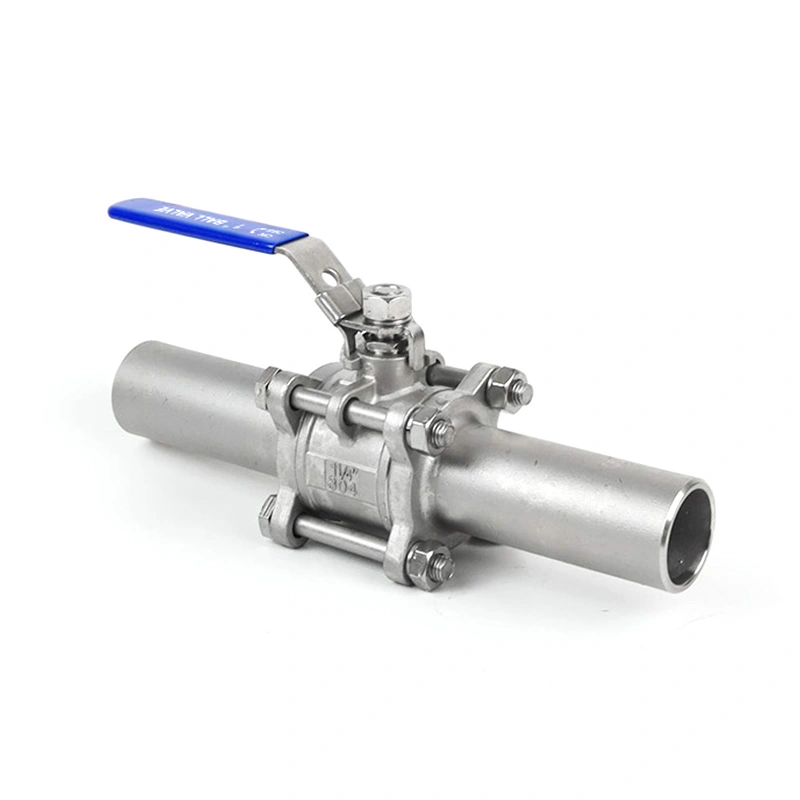

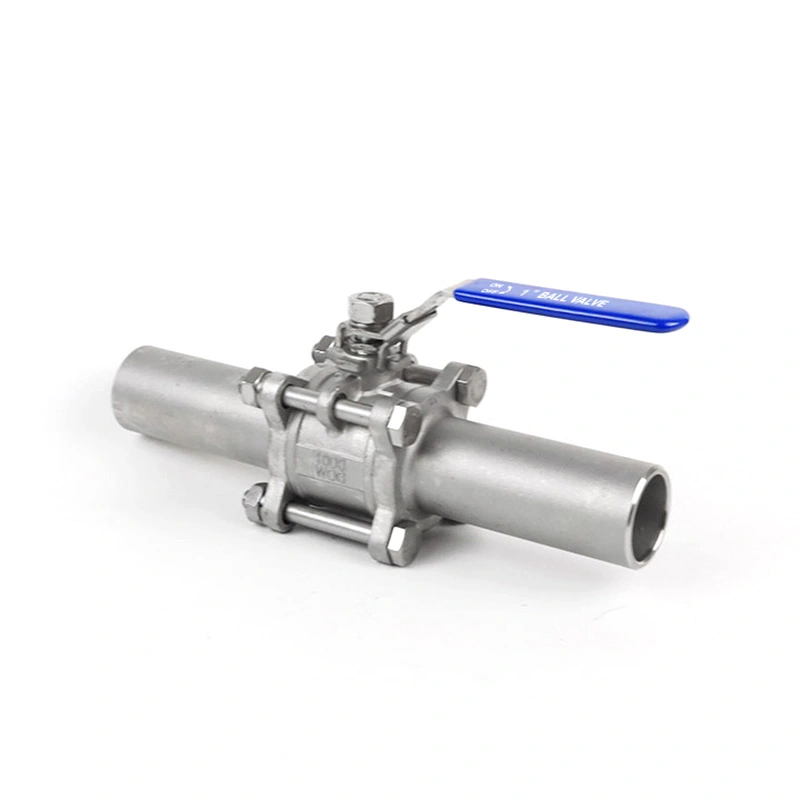

3PC топчест вентил заварување продолжен

3PC Ball Valve Weld Extended користи продолжени краеви на заварување со задник за да обезбеди дополнителна должина на заварување помеѓу вентилот тело и цевковод. Издолжените краеви се корисни за изолирани цевководи, закопани инсталации и распоред на цевки каде што е потребно дополнително растојание за заварување. Троделното тело, исто така, обезбедува пристап до внатрешните компоненти за проверка и замена откако цевководот е изолиран.

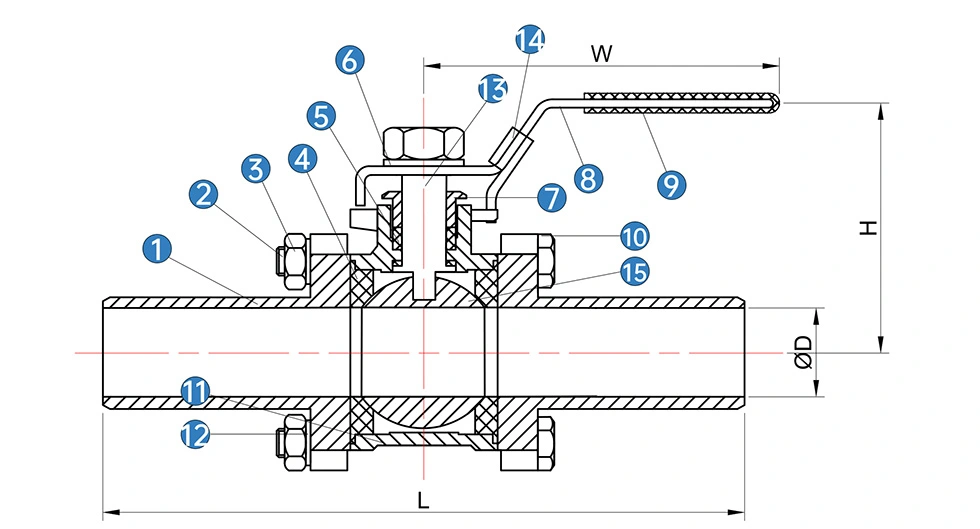

Главни димензии

* N: Краевите на конецот според ANSI B 2.1 NPT
* Б: Краевите на конецот според BS21 BSP

Карактеристики на производот

1. Продолжени краеви со задник-заварување

Издолжените краеви на заварот обезбедуваат дополнителен простор за заварување со цевководи и помагаат да се задржи работата на заварувањето подалеку од главната тело на вентилот. Оваа конфигурација е корисна за изолирани или закопани цевководи каде што треба да се постави вентилот надвор од изолацијата или на пристапна локација.

2. Конструкција од три парчиња

Сплитното тело овозможува отворање на вентилот за проверка и одржување. Седишта, пломби и други внатрешни до компонентите може да се пристапи кога е потребна замена, со што се намалува потребата за замена на комплетниот склоп на вентилот.

3. 316 материјали од нерѓосувачки челик

3PC Ball Valve Weld Extended користи ASTM A351 CF8M (316) за телото и ASTM A182 F316 за топката и стеблото. Стандардно седиште е RPTFE (тефлонски + 15% fv). Други комбинации на материјали може да се набават според бараното услови за услуга.

4. Врска со задник-завар

Краевите на заварот ги следат барањата ASME B16.25. Врската заварена со задник обезбедува постојан спој помеѓу вентилот и цевковод, при што постапката на заварување и подготовката на цевките се утврдени со важечката спецификација за цевководи.

Заварување и монтажа

Пред заварување, проверете ја големината на цевката, димензиите на крајот на заварот, состојбата на косите и усогласувањето. Гасоводот треба да биде правилно поддржан за да се спречи прекумерно оптоварување на вентилот за време на инсталацијата. Треба да се следат и процедури за заварување важечката спецификација на проектот.

Издолжените краеви обезбедуваат дополнително растојание помеѓу областа за заварување и внатрешните делови на вентилот. Соодветно заварување и Сè уште треба да се следат процедурите за контрола на топлина за да се заштитат седиштето, заптивките и другите компоненти чувствителни на топлина.

Материјали и услови за работа

Вентилот е наведен за температурен опсег од -25℃ до 150℃ и максимален притисок од 285 PSI под наведеното услови. Вистинските работни граници треба да се потврдат според големината на вентилот, медиумот, температурата и применлив рејтинг притисок-температура.

Телото од нерѓосувачки челик, топката F316 и стеблото F316 се наменети за компатибилни индустриски медиуми. Седиште и запечатување Изборот на материјалот треба да се провери во однос на реалната течност, температура и притисок пред да се нарача.

Инспекција на квалитет

Материјална инспекција

Идентификација на материјалот и поврзаните инспекциски записи може да се обезбедат според барањата на нарачката. Материјал тест извештаи се достапни за применливите конфигурации на вентилите.

Димензионална инспекција

Димензиите на вентилот и карактеристиките на крајот на заварот се проверуваат според наведените цртежи и барања на производот. Инспекцијата може да вклучува должина на крајот на заварот, димензии и општа состојба на склопување.

Тестови за притисок и запечатување

Тестирањето и инспекцијата на вентилите ги следат барањата на API 598. Тестовите за притисок и запечатување се вршат за да се провери Изведба на запечатување на телото и седиштето на вентилот пред пратката.

Завршена проверка на вентилот

Завршната проверка го опфаќа изгледот на вентилот, склопувањето, заштитата од крајот на заварот и работната состојба. Потребен производ документите може да се подготват според нарачката.

Апликации

3PC Ball Valve Weld Extended е погоден за индустриски цевководи каде има заварено поврзување и дополнително заварување потребно е растојание. Типичните апликации вклучуваат петрохемиска обработка, системи за нафта и гас, топлинска енергија, третман на вода и општа контрола на индустриските течности.

Конфигурацијата со продолжен крај е особено корисна при изолација на цевковод, подземна инсталација или локација распоредот го ограничува расположливиот простор околу телото на вентилот. Соодветноста на апликацијата треба да се потврди врз основа на спецификации за среден, притисок, температура и цевковод.

Пакување

Вентилите се пакуваат за извозен транспорт со помош на брановидни картони и кутии од иверица. Краевите на заварот се заштитени за време на пакувањето за да се намали ризикот од оштетување на косите и површините за поврзување при ракување и пратката.

Најчесто поставувани прашања

1. Која е целта на продолжените краеви на заварот на заварување со топчест вентил од 3 компјутери?

Издолжените краеви на заварот обезбедуваат дополнително растојание за заварување помеѓу телото на вентилот и цевководот. Тие се корисни за изолирани цевководи, закопани инсталации и други распореди каде што областа за заварување треба да се постави подалеку од телото на вентилот.

2. Каков материјал се користи за вентилот?

Стандарден материјал за каросеријата е ASTM A351 CF8M (316), при што ASTM A182 F316 се користи за топката и стеблото. Седиштето е RPTFE (тефлонски + 15% fv). Други материјали се достапни на барање.

3. Кој стандард се применува на краевите со задник за заварување?

Краевите за заварување со задник се наведени според ASME B16.25. Конечната процедура за заварување треба да го следи применливото гасоводот или спецификацијата на проектот.

4. Дали вентилот може да се одржува по инсталацијата?

Да. Телото од три дела обезбедува пристап до внатрешните компоненти за проверка и замена. Гасоводот мора да се изолира и да се депресурира пред одржување на вентилот.

5. Кои се границите на притисокот и температурата?

Наведениот максимален притисок е 285 PSI, а температурниот опсег е -25℃ до 150℃. Вистинското дозволено работење условите зависат од големината на вентилот, средината и применливиот рејтинг притисок-температура.

6. Кои документи може да се обезбедат?

Според вентилот може да се обезбедат извештаи за тестови на материјали и применлива инспекција или документација за производот барања за конфигурација и нарачка.
