Технички увид: 2000 WOG 2-Pece High Platform Ball Valve - Дизајнерски карактеристики и средини за примена

Излезните цевководи со среден притисок на градската станица за регулирање на притисокот на гасот работат со проектен притисок од 4,0 MPa. Системот бара интеграција со SCADA систем за далечинско испраќање и итно исклучување. Вентилите мора да обезбедуваат нула надворешно истекување, долги интервали без одржување и поддршка за сервисирање во линија за да се избегне нарушување на снабдувањето со гас во областа.

Избрани се 2-делни топчести вентили со висока платформа од 2000 WOG од CF8 (нерѓосувачки челик 304) со краеви со навој NPT и седишта зајакнати со RPTFE, опремени со директно монтирани електрични актуатори отпорни на експлозија. Оценката за притисок на вентилот далеку го надминува реалниот работен притисок.

• Телото и заптивките на вентилот работат под долгорочни услови со низок стрес, што значително го намалува лазињето на заптивките. Работниот век е продолжен за повеќе од50%во споредба со стандардните топчести вентили PN40.

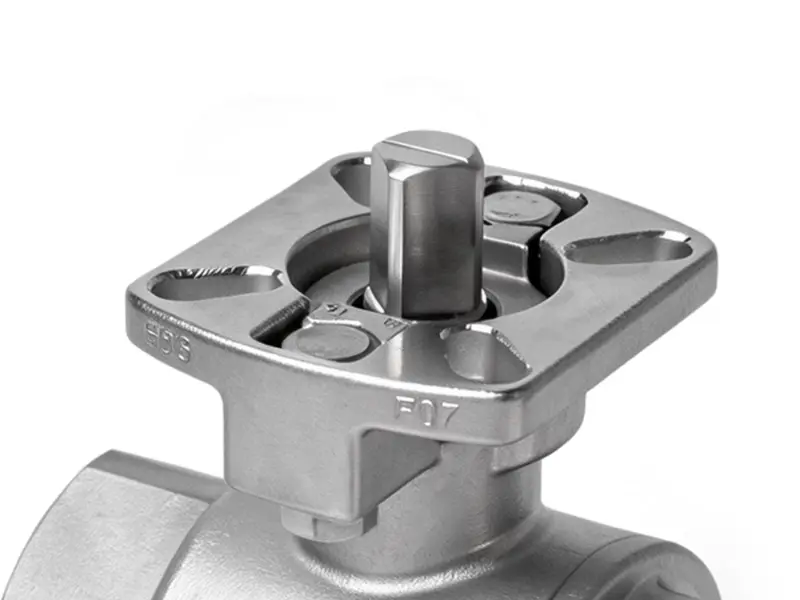

• Стандардната висока платформа ISO 5211 овозможува директно монтирање на погонот без држачи за адаптер, намалувајќи го времето на инсталација за30%и обезбедување поголема коаксијалност за стабилна точност на далечинскиот управувач.

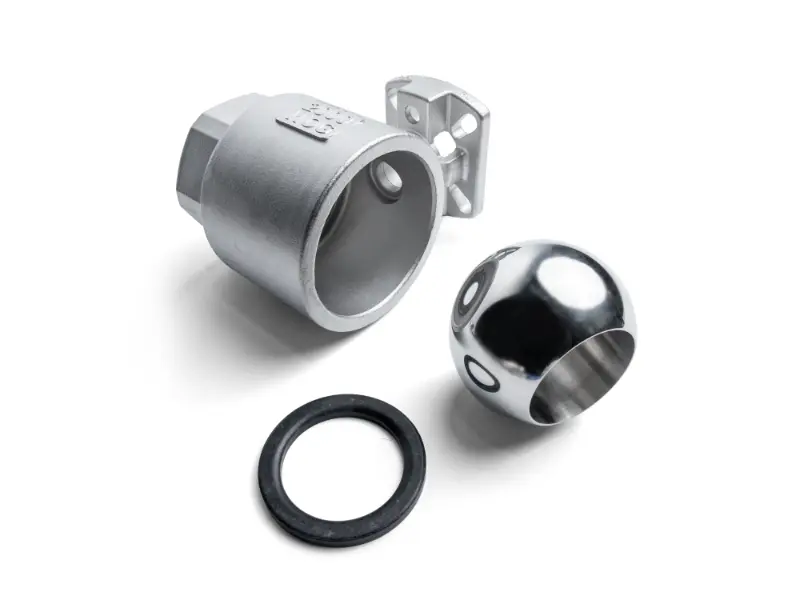

• Дизајнот со поделена каросерија од 2 делови поддржува демонтажа и замена на дихтунгот без да се сече цевководот, намалувајќи го времето на одржување во областа за70%.
• Структурата за двонасочно запечатување со пловечка топка обезбедува нула надворешно истекување, обезбедувајќи безбеден пренос на гас и усогласеност со спецификациите за дизајн на урбаниот гас.

Гранката под висок притисок на системот за циркулирачка вода за ладење во голема рафинерија работи на 2,5 MPa, со повремени удари со чекан за вода во цевководот. Оригиналните стандардни топчести вентили PN25 претрпеа често истекување на седиштата и деформација на телото и бараа сечење на цевководот за одржување што предизвика прекин на производството.

Заменет со 2000 WOG 2-делни топчести вентили со висока платформа од јаглероден челик WCB, со целосни патеки за проток на пристаништето и спарени со пневматски актуатори за програмирана контрола на вклучување/исклучување.

• Телото на тешкиот вентил од 2000 WOG нуди многу супериорна отпорност на чекан за вода од стандардните вентили PN25, издржувајќи го моменталниот воден чекан до10 MPaбез деформација на телото или дефект на заптивката.
• Дизајнот на целосна порта создава губење на притисокот помал од0,03 MPa, намалувајќи го оптоварувањето на циркулационата пумпа за5%и обезбедувајќи забележителни долгорочни заштеди на енергија.
• Директно монтирани пневматски актуатори на високата платформа реагираат за помалку од1 секунда, погоден за чести програмирани операции на префрлување.
• Телото на вентилот од 2 парчиња овозможува брзо расклопување за чистење на бигорот и остатоците од јадрото на топката, удвојувајќи ја ефикасноста на одржување без сечење на цевководот или исклучување на производството.

Чилерите за вода од типот на завртки во голем комерцијален комплекс користат разладно средство R134a, со главни линии кои работат на 1,8 MPa. Вентилите треба да имаат одлични перформанси на запечатување за да се спречи истекување на разладното средство и да бидат компатибилни со електричните активатори за групна контрола преку системот за автоматизација на зградите (BAS).

2000 WOG 2-делни топчести вентили со висока платформа од нерѓосувачки челик CF8, со специјализирани седишта за заптивање на средството за ладење и директно монтирани компактни електрични актуатори.

• Телото на вентилот со номинален висок притисок со прецизно запечатување постигнува нула истекување на средството за ладење, елиминирајќи ја загубата на капацитетот за ладење и проблемите со емисиите на животната средина.
• Стандардизираниот интерфејс со висока платформа ISO 5211 ја подобрува ефикасноста на склопувањето на сериите на чилерите со30%. Активаторите се универзално заменливи без сопствени адаптери за полесна замена после продажбата.
• Структурата од 2 парчиња го олеснува расклопувањето и одржувањето за време на големиот ремонт на чилерот без оштетување на заварите на цевководите, намалувајќи ги трошоците за одржување со40%.
• Работниот притисок далеку под номиналниот рејтинг значително го забавува стареењето на заптивките, зголемувајќи го интервалот без одржување на над3 години.

Линија за пренос на суровини за сурфактант во дневна хемиска фабрика работи на 1,6 MPa, со благо корозивни медиуми. Вентилите мора да поддржуваат далечински управувач, лесно да се расклопуваат и чистат и да ги исполнуваат хигиенските барања за менување на сериите.

2000 WOG 2-делни топчести вентили со висока платформа од CF8M (316 нерѓосувачки челик) со дизајн на целосна порта, тефлонски седишта и пневматски актуатори отпорни на експлозија.

• Телото од нерѓосувачки челик 316 се спротивставува на блага корозија. Дизајнот на целосно пристаниште нема мртви зони на проток, намалувајќи го наталожувањето на материјалот и влошувањето за да ги задоволи дневните хигиенски барања за производство на хемиско производство.
• Долготрајната работа со низок стрес под намалени услови го елиминира ризикот од пробивање на медиумите и вкрстена контаминација помеѓу менувањата на сериите.
• Директно монтирани пневматски актуатори отпорни на експлозии на ISO високата платформа директно ги задоволуваат барањата за заштита од експлозија во хемиската работилница без дополнителни измени.
• Дизајнот со поделени 2 парчиња овозможува брзо расклопување за внатрешно чистење и стерилизација, намалувајќи го времето за чистење на сериите за60%.

Системот Clean-in-Place (CIP) со висока температура во фабрика за производство на пијалоци работи на 3,0 MPa, со алкални средства за чистење 80°C. Вентилите мора да бидат отпорни на температура и корозија, да обезбедуваат сигурно запечатување, да поддржуваат автоматска контрола на програмите и да се усогласат со стандардите за GMP за храна.

Топчести вентили со висока платформа од 2000 WOG од 2 парчиња од нерѓосувачки челик CF8, опремени со RPTFE засилени седишта за висока температура и директно монтирани санитарни пневматски актуатори.

• Работниот притисок од 3,0 MPa е далеку под номиналниот рејтинг на WOG од 2000 година, обезбедувајќи голема резерва на притисок дури и при покачени температури, без ризик од дефект на заптивката или деформација на телото.
• Седиштата засилени со RPTFE нудат супериорна температурна и хемиска отпорност, со двојно подолг век на траење од стандардните тефлонски седишта, издржувајќи го континуираното бришење со течности за чистење со висока температура.
• Дизајнот со директно монтирање на висока платформа не создава мртви зони за хигиена на интерфејсот на активатор-вентил, лесен за чистење и дезинфекција, целосно усогласен со барањата за сертификат за GMP на прехранбената индустрија.
• Телото на вентилот од 2 делови овозможува брзо расклопување за внатрешна проверка на чистотата без отстранување на целиот цевковод, поедноставувајќи ја рутинската проверка и одржување.
