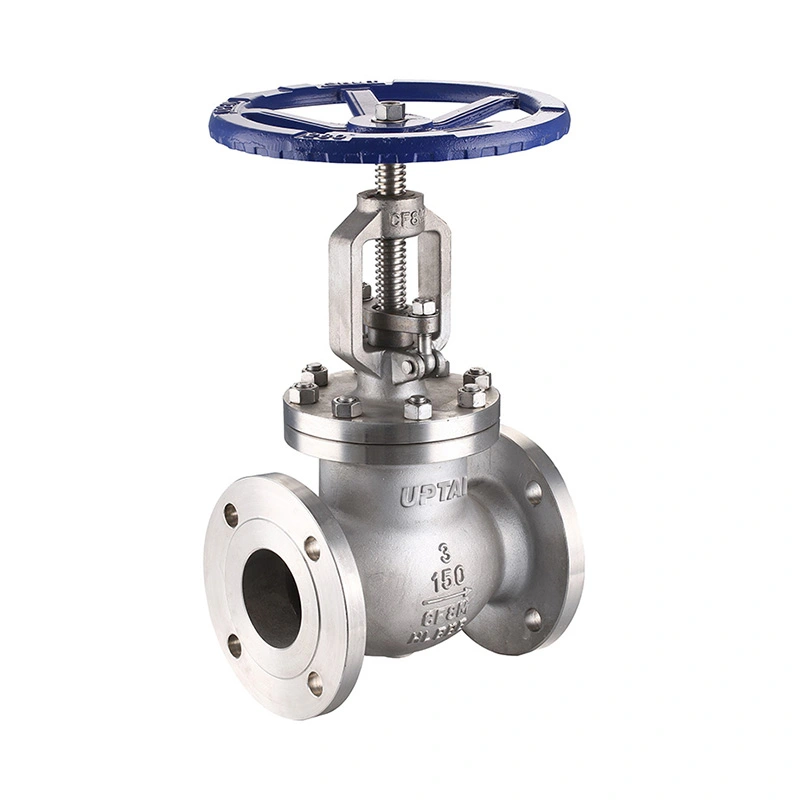

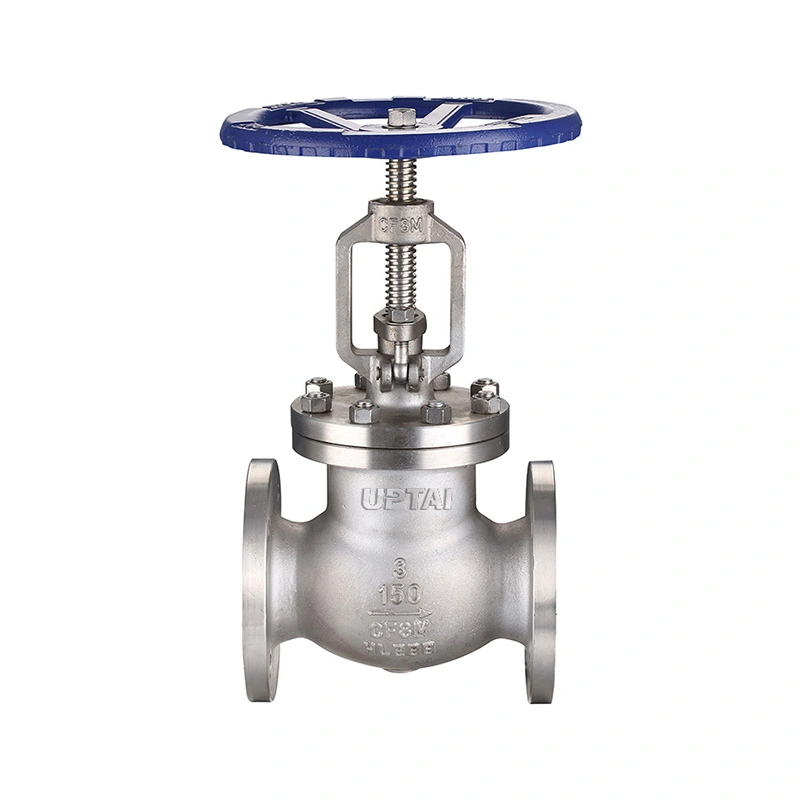

Класа 150 фалсификуван вентил од нерѓосувачки челик со прирабнички глобус

Класа 150 фалсификуван глобус вентил од фалсификуван нерѓосувачки челик е глобус вентил од фалсификуван нерѓосувачки челик за индустриски цевководи и процесна опрема. Користи диск со линеарно движење за исклучување и регулирање на протокот, со краеви со прирабници компатибилни со RF и работа со рачни тркала. Вентилот е достапен во големини од 1/2" до 2" со опции за материјали F304 и F316.

Кованото тело, дискот, стеблото и материјалите на седиштата може да се изберат според работниот медиум, притисокот и температурата. Спецификацијата на вентилот исто така ги вклучува NACE MR0175 / ISO 15156 барањата за важечките услови за сервисирање.

Главни димензии

Градежни и сервисни услови

Телото на вентилот е направено од фалсификуван нерѓосувачки челик ASTM A182 F304 или F316. Дискот се движи по оската на вентилот и се затвора против седиштето. Вртењето на рачното тркало ја менува положбата на дискот, овозможувајќи вентилот да се користи за исклучување или контролирано прилагодување на протокот.

Дискот е достапен во ASTM A182 F304 или ASTM A182 F316 со опција STL#6 како што е наведено во спецификацијата. Стеблото и седиштето се достапни во F304 или F316. Изборот на материјалот треба да ги земе предвид процесната течност, концентрацијата, работната температура и условите за корозија.

Вентилот е оценет CL150 со наведен максимален работен притисок од 285 PSI. Наведениот температурен опсег е -29℃ + 425℃. Вистинскиот дозволен притисок треба да се провери во однос на применливиот рејтинг притисок-температура на работната температура.

Прирабничка врска и апликации

Класа 150 фалсификуван глобус вентил од фалсификуван нерѓосувачки челик користи прирабнички краеви компатибилни со RF со ASME B16.5 специфициран за стандардот за поврзување. Поврзувањето со прирабници овозможува вентилот да се завртка на соодветната прирабница на цевководот и да се отстрани кога е потребна проверка или одржување.

Пред инсталацијата, проверете ја големината на прирабницата, класата на притисок, дихтунгот, завртките и димензијата лице в лице. Цевководот треба да биде правилно усогласен за да се избегне прекумерно механичко оптоварување на приклучокот на вентилот.

Вентилот може да се користи во нафта и гас, петрохемиска, хемиска обработка, индустриски комунални претпријатија и други цевководни системи каде што е потребна конструкција од нерѓосувачки челик и рачна контрола на протокот. Соодветните медиуми може да вклучуваат вода, пареа, воздух, масло и компатибилни процесни течности во рамките на наведените граници на притисок, температура и материјал.

Глобус вентилите вообичаено имаат поголем пад на притисокот од изолационите вентили со праволиниски линии поради внатрешната патека на проток. Онаму каде што вентилот ќе се користи за континуирано регулирање на протокот, потребната брзина на проток, падот на притисокот и фреквенцијата на работа треба да се земат предвид при димензионирањето.

Избор, тестирање и ЧПП

Кога нарачувате, наведете ја големината на вентилот, класата на притисок, стандардот на прирабницата, среден, работен притисок, температура, материјали за телото и облогите, количината и сите посебни барања за проверка или документација. За апликации за замена, постојните цртежи на вентилите, информации за табличката со имиња или димензии лице в лице може да се користат за потврда на конфигурацијата.

Спецификацијата го наведува API 602 за дизајн и производство, ASME B16.10 за димензии лице-в-лице, ASME B16.34 за оценки за притисок-температура и API 598 за тестирање и проверка. Инспекцијата може да вклучува верификација на материјалот, проверки на димензиите, тестирање на школка, тестирање на истекување на седиштата и конечна оперативна инспекција според важечките барања.

Шангтаи произведува индустриски вентили во Венжоу, Жеџијанг, Кина. Производството опфаќа обработка, монтажа, тестирање и инспекција, со документација за производот достапна според барањата за нарачка.

1. За што се користи глобус вентил од фалсификуван нерѓосувачки челик?

За рачно исклучување и регулирање на протокот се користи фалсификуван глобус вентил од нерѓосувачки челик. Линеарното движење на дискот овозможува прилагодување на отворот според бараните услови на проток.

2. Која е разликата помеѓу глобус вентил и вентил за капа?

Глобус вентил користи диск кој се движи кон седиштето и е погоден и за исклучување и за регулирање на протокот. Заштитниот вентил користи порта што се движи вертикално и генерално се користи за изолација кога е целосно отворена или целосно затворена.

3. Дали може да се изберат материјали F304 и F316?

Да. Спецификацијата ги наведува опциите ASTM A182 F304 и F316 за телото, стеблото и седиштето. Соодветниот материјал треба да се избере според условите за медиум, температура и корозија.

4. Кои информации се потребни за избор на вентил?

Клучните информации вклучуваат големина на вентилот, класа на притисок, стандард на прирабница, среден, работен притисок, температура, барања за материјали и какви било NACE или барања за инспекција. Постојните цртежи може да се обезбедат и за потврда на вентилот за замена.

5. Дали може да се набават други материјали?

Да. Други материјали се достапни на барање. Потребната комбинација на материјали треба да се потврди според медиумот за сервисирање, работните услови и применливите спецификации на проектот.

6. Која е функцијата на прирабничка врска?

Прирабничкото поврзување овозможува вентилот да се завртка на соодветните прирабници на цевководот. Исто така, овозможува отстранување на вентилот од цевководот за проверка или одржување без да се сече цевката.

7. Што е глобус вентил од фалсификуван нерѓосувачки челик класа 150?

Комбинира тело на вентил од ковано нерѓосувачки челик со краеви со прирабници од класа 150 и механизам за дискови со глобус вентил. Наменет е за компатибилни индустриски течности во рамките на наведените граници на притисок, температура и материјал.
