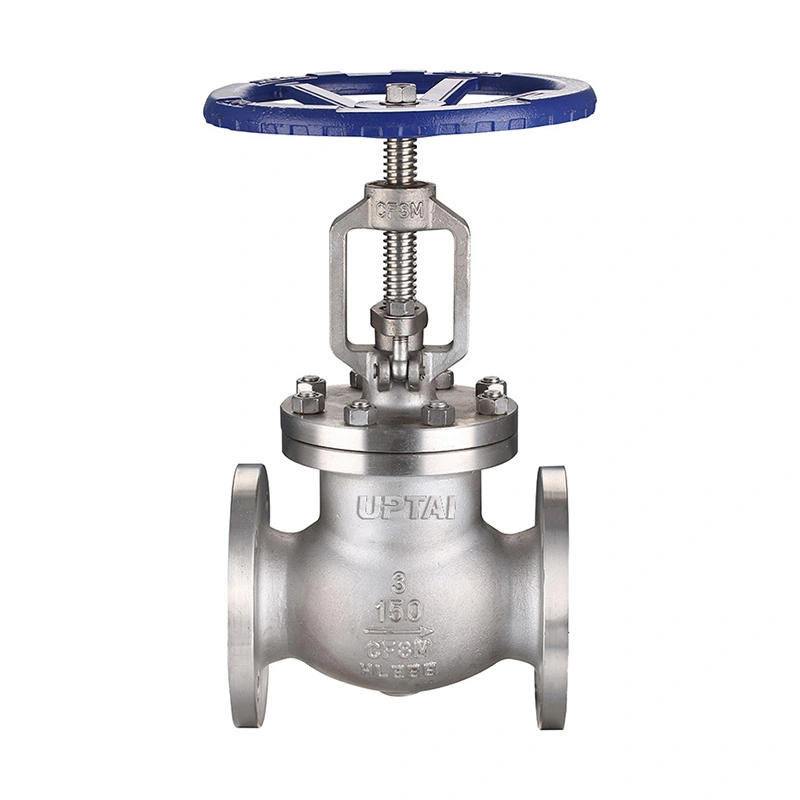

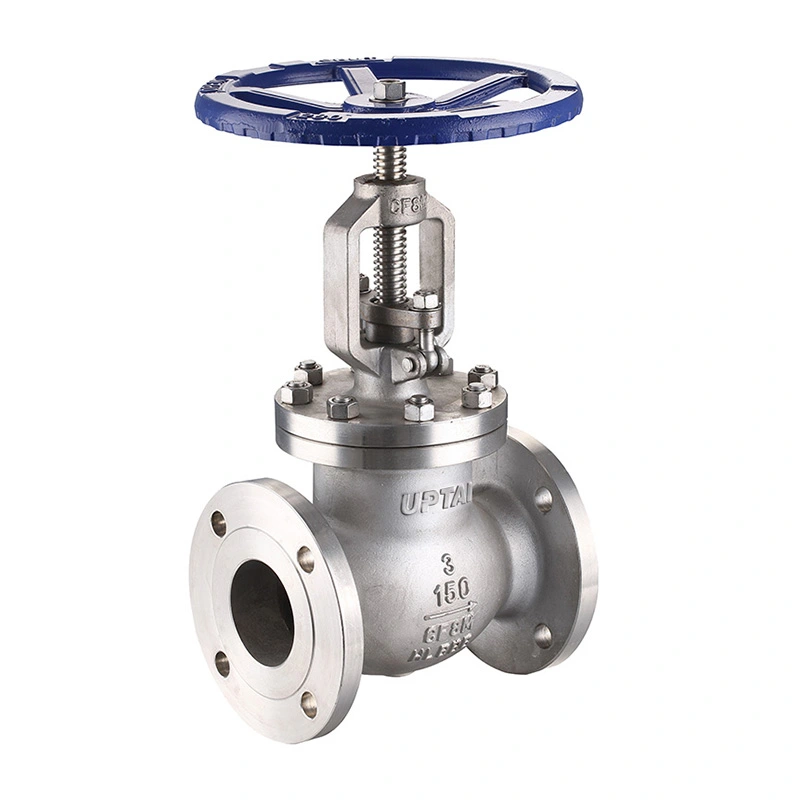

ANSI стандарден прирабнички глобус вентил

ANSI Стандарден прирабнички глобус вентил е вентил со глобус од не'рѓосувачки челик од класа 150 за индустриски цевководи каде што е потребно регулирање на протокот и исклучување. Неговиот диск се движи кон и подалеку од седиштето за да ја промени областа на проток, што го прави вентилот погоден за апликации за кои е потребно поконтролирано прилагодување на протокот отколку обичен вентил за изолација.

Шангтаи го снабдува овој вентил со краеви со прирабници компатибилни со RF и работа со рачни тркала. Достапната конфигурација вклучува материјали за каросеријата и дисковите CF8/CF8M, стеблата F304/F316 и наведените опции за седиштата. Вентилот е достапен во големини од 2" до 18" за индустриски цевководи и процесна опрема.

Главни димензии

Дизајн на вентили

Диск и седиште

Дискот се движи по оската на вентилот и се затвора наспроти седиштето за да го запре протокот. Подигнувањето на дискот го зголемува протокот на проток, додека спуштањето го намалува или затвора преминот. Ова линеарно движење овозможува вентилот да се користи и за гасење и за исклучување.

Материјали од нерѓосувачки челик

Телото и дискот се достапни во ASTM A351 CF8 или CF8M. Опциите за стеблото вклучуваат ASTM A182 F304 и F316. Наведените материјали за седиштата се ASTM A182 F304 и ASTM A351 CF8M со Stellite 6. Избраната комбинација на материјали треба да одговара на медиумот на процесот и работната температура.

Работа со рачни тркала

Рачното тркало обезбедува рачна контрола на положбата на дискот. Вентилот може да се отвори, затвори или да се прилагоди на средна положба според барањата на процесот. Ако рачното тркало станува тешко за ракување, вентилот не треба да се присилува.

Прирабничка врска

Вентилот користи прирабнички краеви компатибилни со RF за поврзување со соодветните прирабници на цевководот. Наведениот стандард за поврзување е ASME B16.5, додека димензијата лице в лице го следи наведеното барање ASME B16.10.

Инсталирањето со прирабници овозможува отстранување на вентилот од цевководот без да се сече цевката. Пред инсталацијата, проверете ја големината на прирабницата, класата на притисок, дихтунгот, завртките и димензијата лице в лице. Цевководот треба да биде правилно порамнет за да се избегне поставување на прекумерно механичко оптоварување на вентилот.

Притисок и температура

Вентилот е наведен како CL150 со максимален работен притисок од 285 PSI. Оценката притисок-температура варира во зависност од материјалот и работната температура, така што треба да се земат предвид вистинските услови за сервисирање при изборот на вентилот.

Наведениот температурен опсег е -29°C до +120°C. Седиштето и другите компоненти за заптивање се особено важни кога вентилот се користи во близина на температурните граници.

За сервисирање на пареа, топла вода, масло, гас и хемикалии, просечната температура, притисок и компатибилноста на материјалот треба да се проверат според избраната конфигурација на вентилот.

Услуга NACE

Спецификацијата вклучува NACE MR0175 / ISO 15156. Онаму каде што вентилот е наменет за апликации за кисело сервисирање, оценките на материјалите и применливите барања на NACE треба да одговараат на вистинските услови за сервисирање.

За такви апликации, спецификацијата на проектот може да дефинира и барања за материјална состојба, цврстина, проверка и придружна документација.

Апликации

Пареа и комунални линии:Се користи за прилагодување на протокот и исклучување во компатибилни цевки за пареа, кондензат и комунални цевки.

Нафта и гас:Се користи во процесни и комунални линии каде што е потребна рачна контрола на протокот или изолација.

Петрохемиски системи:Погоден за компатибилни масло, гас и процесни течности каде што е потребно гаснење или исклучување.

Третман на вода:Се користи во процесни и комунални цевководи за контролирање на компатибилна вода и течни медиуми.

Генерирање на енергија:Применливо за избрани помошни и комунални цевководи во рамките на наведениот опсег на притисок и температура.

Општи индустриски цевки:Се користи на процесна опрема, пумпни системи и други цевководи кои бараат рачно прилагодување на протокот.

Избор и инсталација

Изборот на вентилите започнува со големината на цевката, класата на притисок, медиумот, работниот притисок и температурата. Материјалите за телото, дискот, стеблото и седиштата потоа се избираат според условите за сервисирање.

За апликации за замена, постоечката големина на вентилот, димензиите на прирабницата, должината лице в лице и распоредот на работа треба да се споредат со новиот вентил пред да се нарача.

За време на монтажата, чувајте ги лицата на прирабницата чисти и користете ги наведените заптивки и завртки. Откако ќе се инсталира вентилот, проверете ја работата на рачното тркало и потврдете дека дискот може да помине низ целиот опсег без абнормален отпор.

Тестирање и инспекција

Материјална инспекција

Материјалите за каросеријата и облогите се проверуваат според наведените оценки и информации за нарачката. Материјалната евиденција може да се достави кога е потребно.

Димензионална инспекција

Димензиите лице в лице, димензиите на прирабниците и другите клучни димензии на обработка се проверуваат според важечката спецификација на производот.

Тестирање на притисок и седиште

Тестовите на школка и седишта се вршат според наведените барања за инспекција. Резултатите од тестот и критериумите за прифаќање може да се документираат според барањата за нарачка.

Завршна инспекција

Пред пратката, вентилот се проверува за состојбата на телото, површините на прирабниците, работата на рачните тркала, ознаките за идентификација и целокупното склопување.

Пакување

Лицата на прирабниците и другите површини за поврзување се заштитени пред пакувањето. Вентилот е спакуван според големината и начинот на испорака за да се намали ризикот од удар и контаминација за време на транспортот.

Пакувањето за извоз може да вклучува картони, заштитни материјали и кутии од иверица според димензиите на вентилот и барањата за транспорт. Ознаките на производите и документите за испорака може да се подготват според нарачката.

Најчесто поставувани прашања

П1: За што се користи стандардниот глобус вентил со ANSI?

За регулирање и исклучување на компатибилните течности во индустриските цевководи се користи ANSI стандарден прирабнички глобус вентил. Дизајнот на дискот и седиштето овозможува прилагодување на протокот за време на работата, што го прави погоден за апликации каде што е потребна контрола на протокот.

П2: Која е разликата помеѓу глобус вентил и вентил за врата?

Глобус вентил користи диск кој се движи кон седиштето и најчесто се користи за пригушување и прилагодување на протокот. Вратен вентил ја поместува портата подалеку од патеката на проток и генерално се користи за изолација наместо континуирано пригушување.

П3: Зошто се користат прирабнички краеви на овој вентил?

Краевите со прирабници обезбедуваат поврзување со завртки со цевководот и овозможуваат отстранување на вентилот за одржување без да се сече цевката. Тие најчесто се користат на индустриски цевководни системи каде што се потребни стандардизирани димензии на прирабницата.

П4: Кои материјали се достапни?

Наведената конфигурација вклучува CF8/CF8M за телото и дискот, F304/F316 за стеблото и наведените опции за материјалот на седиштето. Други материјали може да се земат предвид според работниот медиум и температурата.

П5: Дали вентилот може да се користи за пареа?

Да, под услов притисокот, температурата и конфигурацијата на материјалот да бидат во рамките на наведените работни граници. Седиштето и материјалите за заптивање треба да се проверат за вистинските услови на пареа.

П6: Кои информации се потребни за да се избере точниот вентил?

Важните информации ја вклучуваат големината на цевката, класата на притисок, стандардот на прирабницата, средниот, работен притисок, температурата, барањата за материјали и сите NACE или барања специфични за проектот.

П7: Како треба да се одржува вентилот?

Проверете го рачното тркало, стеблото, областа за пакување, приклучокот на прирабницата и состојбата на заптивање при рутинско одржување. Ако се појави истекување или ненормален работен отпор, изолирајте го и исцедете го цевководот пред да го прегледате.
