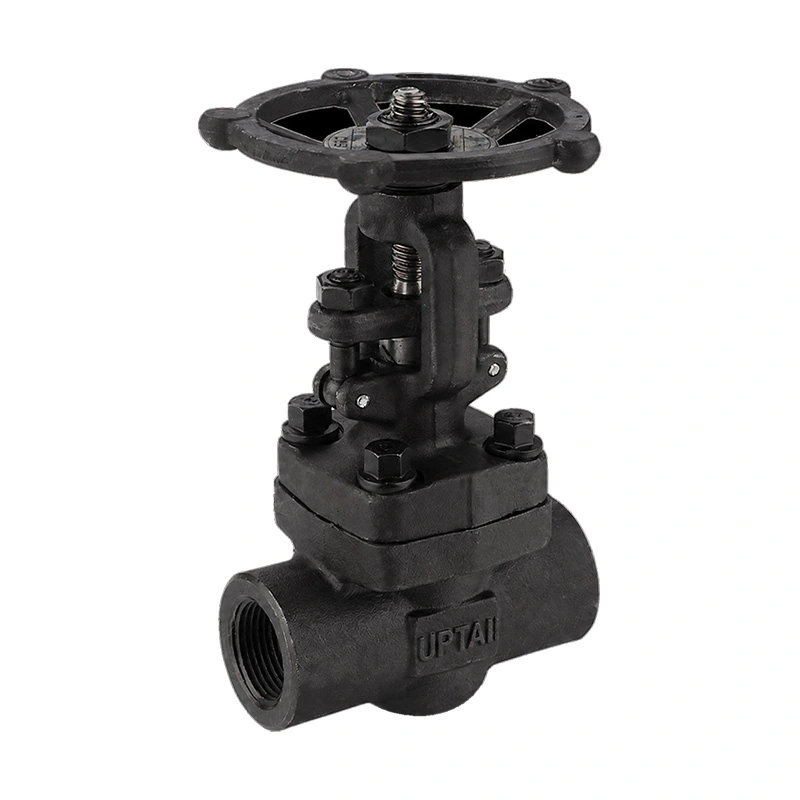

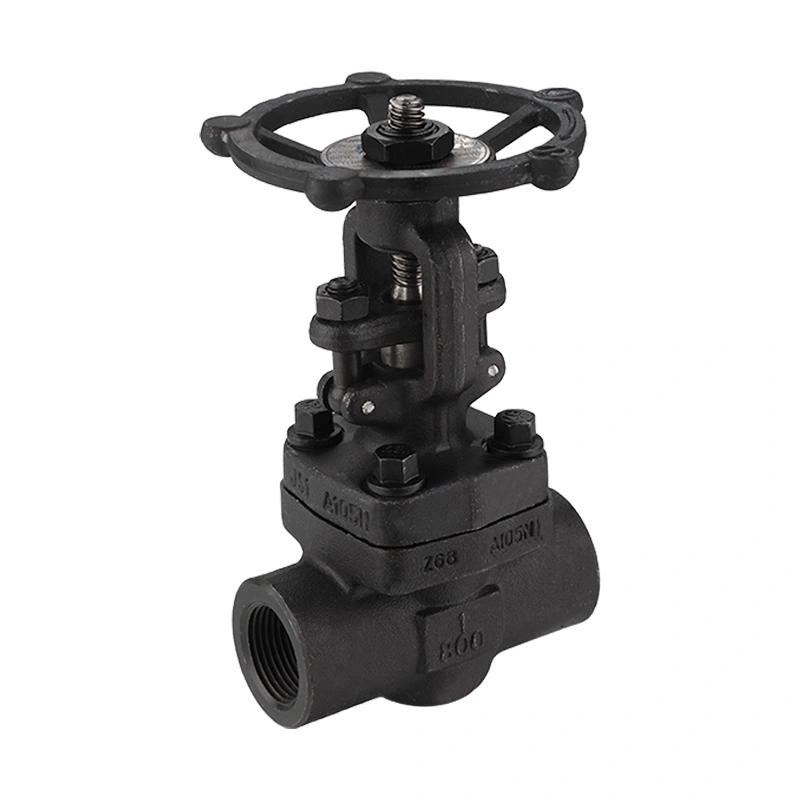

Вентил за порта од фалсификуван јаглероден челик 800LB

Кованиот јаглероден челик Gate Valve 800LB е фалсификуван портен вентил за индустриски цевки со мали отвори. Користи тело ASTM A105N, распоред на стеблото OS&Y, заврткана хауба и работа со рачни тркала. Приклучоците за NPT, BSP и заварување со штекер се достапни за различни конфигурации на цевки.

Шангтаи произведува индустриски вентили во Венжоу, Жеџијанг, Кина. Процесот на производство вклучува обработка, монтажа, тестирање на притисок, инспекција, означување и пакување. Спецификациите на вентилот може да се потврдат од бараната големина, поврзување, медиум, притисок, температура и барања за материјал.

Главни димензии

Изградба на вентили

Телото на вентилот е изработено од фалсификуван јаглероден челик ASTM A105N. Капата на моторот е заврткана на телото, овозможувајќи пристап до внатрешните делови откако линијата е изолирана и депресивна.

OS&Y Стебло

Дизајнот надворешен шраф и јарем го поставува стеблото надвор од телото на вентилот. За време на работата може да се забележи движење на стеблото, што исто така обезбедува едноставна визуелна индикација за положбата на вентилот.

Цврст клин

Клинот се движи вертикално за да го затвори преминот за проток. Вентилот на портата е наменет за сервис за изолација и вообичаено се работи во целосно отворена или целосно затворена положба.

Материјали за стебло и седишта

Наведениот матични материјал е ASTM A182 F6a. Дискот е достапен во ASTM A-276 Gr. 420 со опционална конфигурација на Stellite 6 со тврдо свртување, додека наведениот материјал за седиштата е ASTM A-276 Gr. 410.

Притисок и температура

Вентилот е оценет CL800 со наведен максимален работен притисок од 1975 PSI. Применливиот работен притисок зависи од температурата, материјалот, големината и релевантниот рејтинг притисок-температура. Вентилот треба да се избере користејќи ги вистинските работни услови наместо само класата на притисок.

Наведениот температурен опсег е -29ºc + 425ºc. Седиштето, стеблото, пакувањето и другите внатрешни материјали треба да се проверат за компатибилност кога вентилот се користи на покачени температури.

Опции за завршување на врската

Вентилот може да се испорачува со NPT, BSP или краеви со штекер. Поврзувањето треба да одговара на спецификацијата на цевководот и начинот на инсталација.

NPT

Краевите со навој NPT се наведени според наведениот стандард за поврзување ASME B1.20.1. Големината на конецот и компонентите за парење треба да се проверат пред инсталацијата.

БСП

BSP краевите се достапни за цевководни системи кои користат компатибилни BSP навои. Потребната конфигурација на конецот треба да се потврди при нарачката.

Сокет заварување

Краевите за заварување со штекер се погодни за цевководи со мали отвори каде што е потребна заварена врска. Постапките за заварување треба да ја следат применливата спецификација на цевките.

Барања за NACE

Спецификацијата го наведува NACE MR0175 / ISO 15156. За апликации за кисело сервисирање, материјалите на вентилите и барањата за производство треба да се ревидираат во однос на реалните услови за сервисирање и спецификацијата на проектот.

Онаму каде што е потребна усогласеност со NACE, потребните оценки на материјали, границите на цврстина, барањата за инспекција и документацијата треба да се потврдат пред производството.

Типични апликации

Нафта и гас:Изолациони точки со мала дупка во цевководи нагоре, низводно и процесни.

Рафинирање и петрохемија:Процесни линии, комунални цевководи и приклучоци на опрема што бараат рачна изолација.

Генерирање на енергија:Избрани линии за пареа, котел и комунални услуги во рамките на наведените граници на притисок и температура.

Индустриска опрема:Компактни склопови на цевководи и процесна опрема со користење на навој или приклучок за заварување.

Точки за избор

Потврдете ја големината на вентилот, типот на поврзување, работниот притисок, температурата, средината и барањата за материјалот пред да нарачате. За апликации со кисела услуга, наведете ја применливата спецификација NACE. За врски со навој, потврдете го типот и големината на конецот. За приклучоците за заварување со штекер, потврдете ги димензиите на цевката и барањата за заварување.

Вентилот е наменет за изолација. Ако апликацијата бара континуирано регулирање на протокот, методот на работа и типот на вентилот треба да се прегледаат пред изборот.

Инсталација и одржување

Проверете ги вентилот и краевите на поврзувањето пред инсталацијата. Чувајте ги внатрешните површини чисти и отстранете ги заштитните капаци само кога вентилот е подготвен за монтирање.

Приклучоците со навој треба да се склопат користејќи го наведениот метод на запечатување без прекумерно затегнување. За верзиите со приклучок за заварување, постапката на заварување треба да го контролира внесот на топлина и да ги следи важечките барања за цевки.

По инсталацијата, ракувајте со рачното тркало и проверете го целосното патување за отворање и затворање. Пред одржување, изолирајте го и депресурирајте го цевководот. Инспекцијата треба да го вклучи стеблото, областа за пакување, поврзувањето на хаубата, рачното тркало и површините за запечатување.

Тестирање и документација

Вентилот е дизајниран и произведен според API 602, со API 598 наведен за тестирање и проверка. Инспекцијата може да вклучува проверки на материјалот, димензионална инспекција, тестирање на школка, тестирање на истекување на седиштата, проверки на работа и финална проверка.

Може да се обезбедат информации за материјалот, димензионални податоци, цртежи, записи за инспекција и документација за тестирање според барањата за нарачка.

Најчесто поставувани прашања

П1: Што е вентил за порта од фалсификуван јаглероден челик 800LB?

Вентилот од ковано јаглероден челик 800LB е фалсификуван портен вентил за цевководи со мал отвор под висок притисок. Користи ковано тело од јаглероден челик и елемент за затворање од типот на портата за изолација на цевководот. Наведената конфигурација вклучува работа со OS&Y, хауба со завртки, работа со рачно тркала и NPT, BSP или врски со заварување со штекер.

П2: Која е разликата помеѓу OS&Y и дизајнот со скриено стебло?

Во дизајнот на OS&Y, стеблото е поставено надвор од телото на вентилот и видливо се движи за време на работата. Дизајнот со скриено стебло го задржува движењето на стеблото внатре во телото на вентилот. Аранжманот OS&Y го олеснува визуелното идентификување на приближната положба на вентилот.

П3: Кога треба да се избере приклучок за заварување со штекер?

Заварени краеви може да се земат предвид за системи за цевководи со мал отвор каде што е потребна заварена врска. Големината на цевката, дебелината на ѕидот, постапката на заварување и стандардот за цевки на проектот треба да се потврдат пред изборот.

П4: Дали вентилот бара редовно подмачкување?

Барањата за подмачкување зависат од дизајнот на вентилот и условите за работа. Стеблото и работните компоненти треба да се одржуваат според упатствата за одржување на производителот, а несоодветни лубриканти не треба да се нанесуваат на компонентите за заптивање.

П5: Што може да предизвика надворешно истекување околу стеблото?

Истекувањето во областа на стеблото може да биде поврзано со состојбата на пакувањето, состојбата на површината на стеблото, несоодветното прилагодување или абењето на компонентите. Вентилот треба да се изолира и да се депресурира пред да се прегледа или сервисира областа за пакување.

П6: Дали овој вентил може да се прилагоди со други материјали?

Други конфигурации на материјали се достапни на барање. Потребното тело, диск, стебло, седиште и други материјали треба да се специфицираат според медиумот, притисокот, температурата, условите за корозија и важечките стандарди.

П7: Кои информации треба да се обезбедат за понуда?

Ве молиме наведете ја големината на вентилот, типот на поврзување, медиумот, работен притисок, температура, количина, барања за материјали, барања NACE доколку е применливо и сите применливи цртежи или спецификации на проектот.
