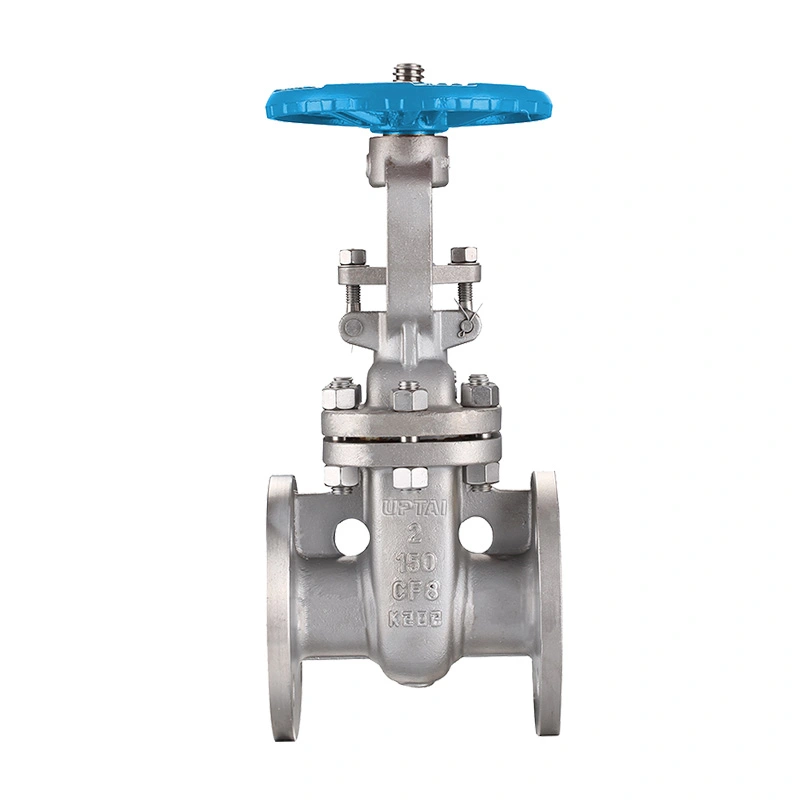

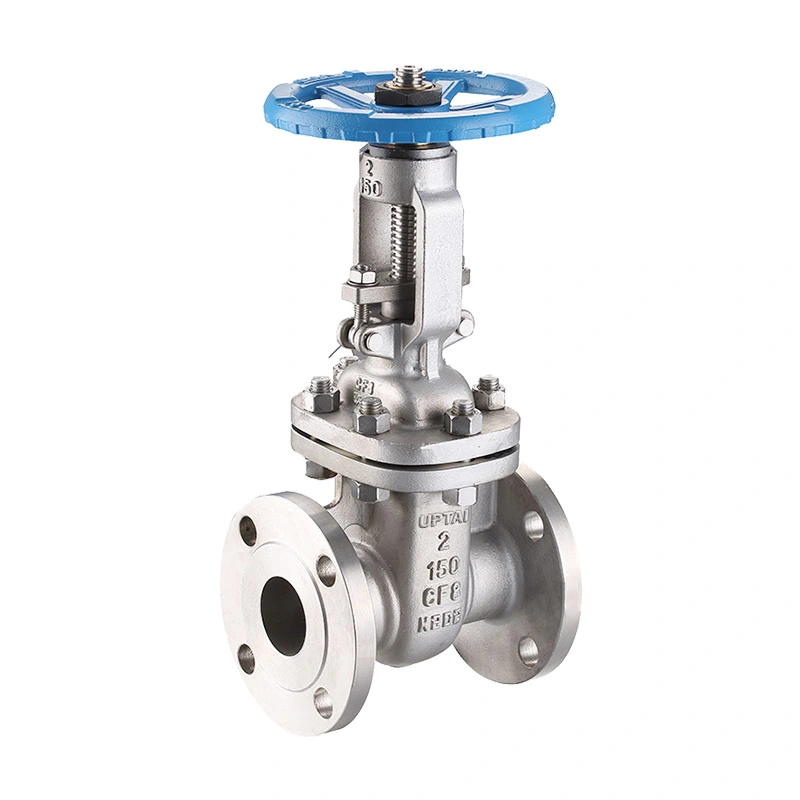

ANSI 150LB порта вентил од нерѓосувачки челик

ANSI 150LB вентилот за порта од не'рѓосувачки челик е конфигуриран за изолација на цевководот каде што е потребна патека на проток со полна дупка и тело на вентил од не'рѓосувачки челик. Портата се движи вертикално за да го отвори или затвори преминот, што го прави овој вентил погоден за апликации кои вообичаено бараат целосно отворена или целосно затворена услуга наместо континуирано пригушување. Наведената конфигурација покрива NPS од 2" до 48" и користи работа со рачни тркала или менувач според големината на вентилот.

Шангтаи произведува индустриски вентили во Венжоу, Жеџијанг, Кина. Производството на вентили вклучува подготовка на материјал, обработка, склопување на компоненти, тестирање на притисок, проверка, означување и финално пакување. Конфигурацијата на производот може да се потврди според големината на цевководот, класата на притисок, работниот медиум, температурата, барањата за материјали, стандардот за поврзување и применливите спецификации на проектот.

Главни димензии

Принцип на конструкција и оперативен вентил на портата

Вентилот користи елемент за затворање од типот на портата што се движи нормално на насоката на проток на гасоводот. Кога портата е целосно подигната, преминот за проток се отвора; кога портата е спуштена, преминот е затворен. Овој директно распоред е вообичаено избран за изолација на цевководот каде што е важно губењето на низок притисок во целосно отворена положба.

Вентилите на портата обично се наменети за изолација, а не за рутинско пригушување. Одржувањето на вентилот целосно отворен или целосно затворен помага да се намали непотребното абење на портата и површините за седење. Доколку е потребно регулирање на протокот, типот на вентилот и работните услови треба да се проценат посебно.

Тело и диск од не'рѓосувачки челик

Наведените материјали на телото и дискот се ASTM A351 CF8 / CF8M. Овие оценки од нерѓосувачки челик може да се изберат за индустриски услуги каде што отпорноста на корозија и компатибилноста на материјалите се важни фактори. Вистинскиот материјал треба да се совпадне со медиумот на процесот, температурата, притисокот и спецификацијата на проектот.

F304 / F316 Стебло

Стеблото е наведено како ASTM A182 F304 / F316. Стеблото ја пренесува работната сила од рачното тркало или операторот на менувачот до портата. Изборот на матичниот материјал треба да се земе предвид заедно со телото на вентилот, дискот, седиштето, пакувањето и медиумот за обработка.

Конфигурација на седишта Stellite 6

Наведената конфигурација на седиштата вклучува ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Стелитот 6 со тврда обвивка се користи на применливите површини за седење каде што е потребна отпорност на абење и повторен контакт со седење. Точниот распоред на седиштата треба да се потврди според големината на вентилот и нарачаната конфигурација.

Класа 150 Притисочна и прирабничка врска

Ознаката Класа 150 ја идентификува класата на притисок на вентилот според применливиот систем за оценување притисок-температура ASME. Не треба да се толкува како фиксен работен притисок од 150 PSI. Наведениот максимален работен притисок е 285 PSI, додека дозволениот притисок за одреден вентил зависи од материјалот, големината, температурата и применливиот рејтинг притисок-температура.

Вентилот користи краеви со прирабници компатибилни со RF. За NPS 2" до 24", наведениот стандард за поврзување е ASME B16.5, додека NPS 26" и погоре се специфицирани со ASME B16.47 Series A. Димензиите на прирабницата на гасоводот, класата на притисок, изборот на дихтунзи, распоредот на завртките и состојбата на лицето треба да се проверат пред инсталацијата.

Работа на вентилот и избор на големина

Методот на работа се менува според големината на вентилот. Наведената конфигурација користи рачно тркало за вентили од 2" до 16" и менувач за 18" и поголеми димензии. Поголемите вентили генерално бараат поголем работен вртежен момент, што го прави механизмот на менувачот погоден за рачно работење на вентили на цевководи со поголем дијаметар.

Работа со рачни тркала

Работата со рачните тркала обезбедува директна локална контрола за наведените големини на вентилите од 2" до 16". Операторот треба да го врти рачното тркало во согласност со насоката на отворање и затворање на вентилот и не треба да користи прекумерна надворешна сила за да го надмине ненормалниот отпор.

Оператор на опрема

Вентилите од 18" и погоре се наведени кај операторите на менувачот. Менувачот обезбедува механичка предност за отворање и затворање на поголеми вентили и може да биде корисен каде што директното ракување со рачните тркала бара прекумерна работна сила.

Разгледувања за услугите на NACE

Наведената конфигурација упатува на NACE MR0175 / ISO 15156. Овие стандарди се поврзани со барањата за материјали за опремата изложена на специфични средини што содржат водород сулфид во производството на нафта и гас. Применливоста на NACE треба да се потврди во однос на вистинската средина за сервисирање, барањата за материјали, притисокот, температурата и спецификацијата на проектот, наместо да се претпоставува исклучиво од моделот на вентилот.

За апликации со кисела услуга, изборот на материјалот и барањата за цврстина може да бидат важни. Целосната конфигурација на вентилот, вклучувајќи ги материјалите што содржат притисок, облогите, седиштата, стеблото и другите навлажнети компоненти, затоа треба да се прегледаат според важечките проектни барања пред да се нарача.

Применливи индустрии

Системи за нафта и гас

Се користи за изолација на цевководи во спротиводно, средноводно, рафинирање и петрохемиски апликации каде што избраните материјали од нерѓосувачки челик и класата на притисок се компатибилни со условите за услуга.

Хемиска обработка

Погоден за изолација на компатибилни хемиски и процесни течности. Изборот на телото, дискот, стеблото, седиштето и другите материјали треба да се проверат во однос на хемискиот состав, концентрацијата, работната температура и притисокот.

Вода и отпадни води

Применливо за избрани цевководи за дистрибуција, третман, комунални услуги и процесна вода каде што е потребен вентил за изолација со прирабници.

Енергетски и комунални системи

Може да се користи за изолација во индустриски комунални цевководи, системи поврзани со електрична енергија, HVAC услуги и други компатибилни апликации за течности во рамките на наведените граници на притисок и температура.

Размислувања за избор

Големина на цевководот:Потврдете ја номиналната големина на цевката и потребната големина на вентилот пред да нарачате. Вентилите со голем дијаметар треба да се проверат и за достапниот простор за инсталација и работа.

Класа на притисок:Потврдете дека класата 150 и наведениот максимален работен притисок се соодветни за вистинскиот притисок на цевководот на работната температура.

Компатибилност со средна вредност:Проверете ја компатибилноста на телото од не'рѓосувачки челик, дискот, стеблото, седиштето, пакувањето и другите навлажнети материјали со процесниот медиум.

Стандард за поврзување:Потврдете го стандардот за прирабница, RF свртена конструкција, распоредот на отворите за завртки, типот на дихтунгот и барањата лице в лице според цртежите на цевководот.

Работен метод:Потврдете дали е потребна работа со рачно тркало или менувач според големината на вентилот, положбата на инсталација, расположливиот работен простор и потребниот работен вртежен момент.

Барања за кисела услуга:Ако вентилот е наменет за кисел гас или друг H₂Услуга што содржи S, обезбедете ја применливата NACE или спецификација на проектот за потврда на материјалот и производството.

Инсталација и одржување

Пред монтажата, проверете ги вентилот, страните на прирабниците, површините за заптивање и заштитните капаци за оштетувања при транспортот. Цевководот треба да биде правилно порамнет за да не се пренесува непотребно оптоварувањето на надворешните цевки

Најчесто поставувани прашања

П1: Како вентилот на портата се разликува од топчестиот вентил во изолација на цевководот?

Вратниот вентил користи линеарно подвижна порта за отворање или затворање на цевководот, додека топчестиот вентил користи ротирачка топка. Вратите вентили вообичаено се избираат за поголема изолација на цевководот каде што се потребни директно проточен пат и релативно низок отпор на проток во целосно отворена положба.

П2: Што треба да се провери ако вентилот на портата е тежок за работа?

Проверете дали цевководот е правилно порамнет, дали стеблото и механизмот за работа се чисти и подмачкани како што е наведено и дали прекумерниот притисок или наслаги влијаат на движењето на портата. Ако остане абнормален отпор, вентилот треба да се изолира и прегледа наместо да се принудува со дополнителна надворешна потпора.

П3: Како треба да се чува вентилот на вратата од нерѓосувачки челик пред инсталацијата?

Вентилот треба да се чува на чиста и суво место со заштитниците на прирабницата чувани на место. Избегнувајте изложување на корозивни материи, прекумерна влага, удар и контаминација на внатрешните површини за заптивање. Големите вентили, исто така, треба да бидат соодветно поддржани за време на складирањето и ракувањето.

П4: Што може да предизвика истекување откако ќе се инсталира вентилот на портата?

Можните причини вклучуваат оштетени површини за заптивање, несоодветна инсталација на дихтунзи, туѓ материјал во вентилот, неправилно затворање или проблеми со усогласувањето на цевководот. Вистинската причина треба да се утврди преку проверка и тестирање на притисокот откако системот е безбедно изолиран.

П5: Дали ANSI 150LB вентил од нерѓосувачки челик може да се испорача според цртежот на цевководот?

Да. Големината на вентилот, димензиите лице-в-лице, распоредот на прирабниците, работната положба, конфигурацијата на материјалот и другите барања за поврзување може да се прегледаат според цртежот на цевководот пред производството. Ова е особено корисно за вентили за замена и проекти со фиксни димензии за инсталација.

П6: Дали вентилот може да се користи како замена за постоечки вентил за портата?

Да, под услов заменскиот вентил да одговара на потребната големина, класа на притисок, димензија лице-в-лице, поврзување со прирабница, спецификација на материјалот, метод на работа и простор за инсталација. За потврда на конфигурацијата може да се користат постојни цртежи на вентили, информации за табличката со имиња или димензионални податоци.

П7: Како може да се одржи работниот век на вентилот?

Работете го вентилот во рамките на одредените граници на притисок и температура, избегнувајте непотребно повторено возење велосипед, држете го стеблото и механизмот за работа во соодветна состојба и периодично проверувајте го вентилот според распоредот за одржување на цевководот. Секое ненормално истекување или оперативен отпор треба веднаш да се испита.

П8: Кои технички информации треба да се потврдат пред да нарачате?

Клучните информации вклучуваат номинална големина, класа на притисок, крајна врска, димензија лице-в-лице, каросерија и материјали за обложување, конфигурација на седиштата, метод на работа, сервисен медиум, притисок, температура, важечки стандарди и какви било посебни барања за проверка или документација.
