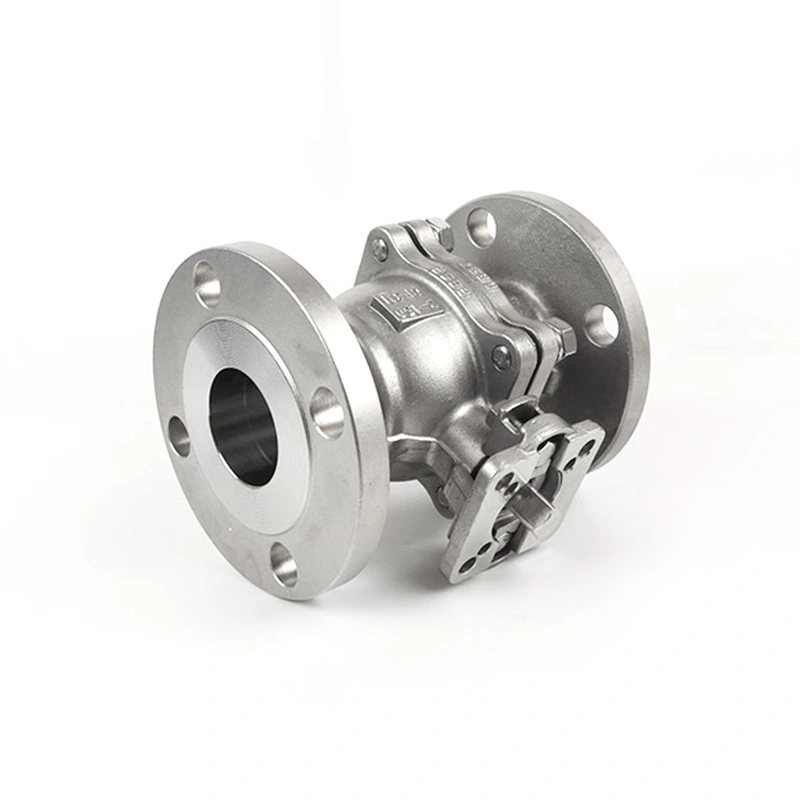

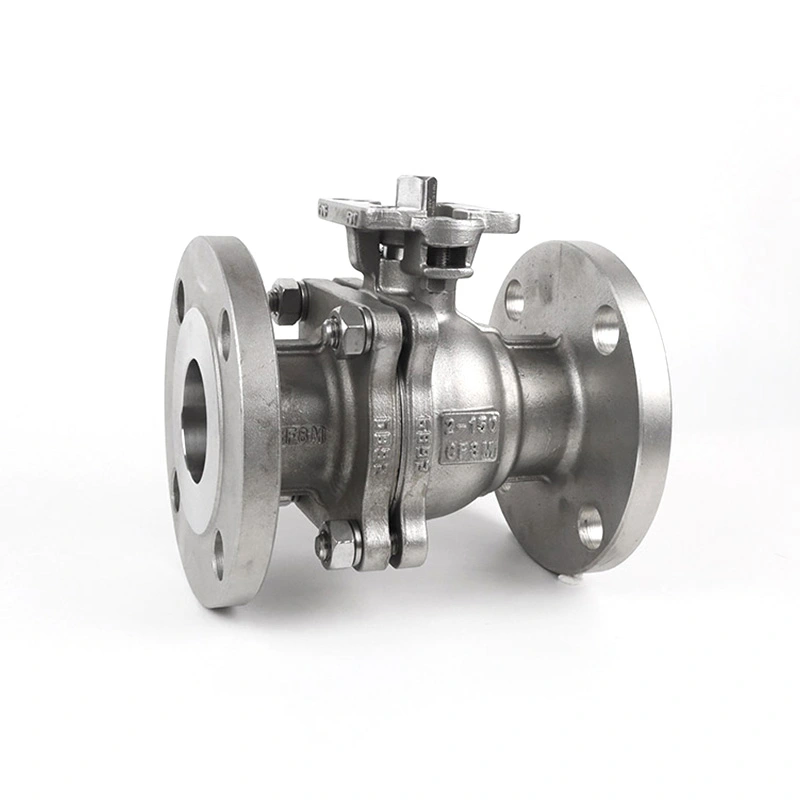

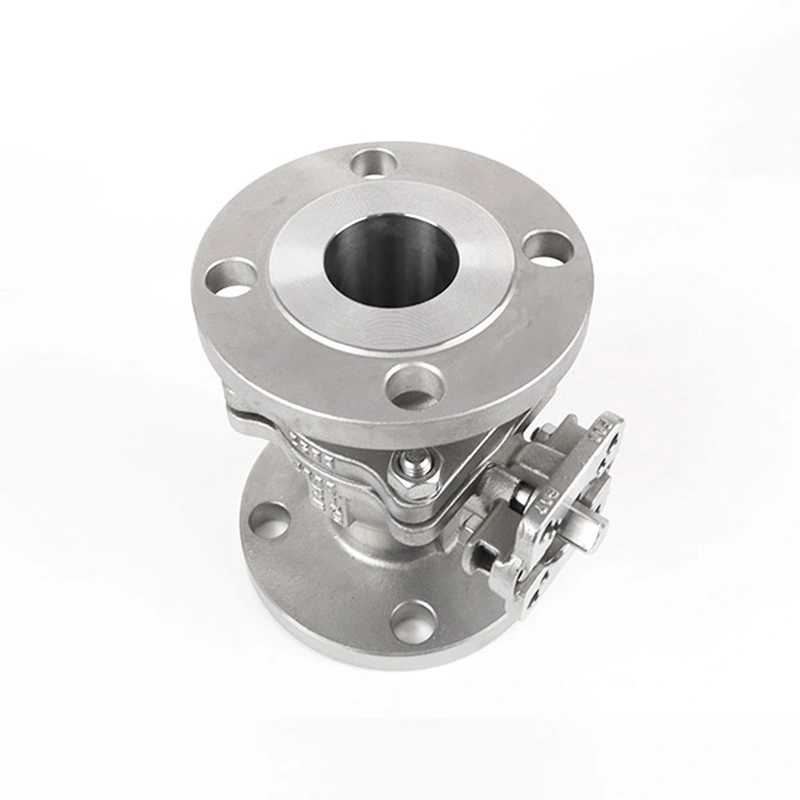

ANSI Класа 150 прирабнички топчест вентил со ISO 5211 основа за актуатор

За автоматска изолација на цевководот, конфигурацијата на вентилот треба да одговара на стандардот за цевки, класата на притисок, димензиите на поврзувањето и интерфејсот на погонот. ANSI Класа 150 прирабнички топчест вентил со ISO 5211 основа за актуатор комбинира прирабничка врска од класа 150 со интерфејс за монтирање ISO 5211, овозможувајќи вентилот да се конфигурира за рачно работење или пневматско и електрично активирање со делумно вртење. Вистинската комбинација на вентилот и погонот треба да се избере според потребниот вртежен момент, работните услови и конфигурацијата на цевководот.

Шангтаи произведува индустриски топчести вентили во Венжоу, Жеџијанг, Кина. Производството опфаќа обработка, монтажа и тестирање на притисок, со проверени барања за материјали и димензии според применливата спецификација на производот. Цртежите, барањата за материјали и информациите за погонот може да се прегледаат кога е потребна специфична конфигурација на вентилот.

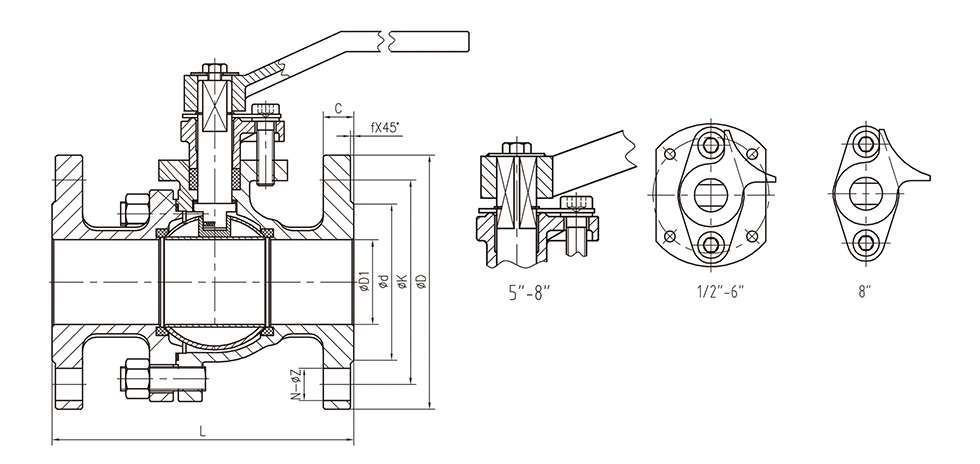

Главни димензии

Конструкција на вентили и интерфејс на активаторот

Вентилот користи тело со прирабници за поврзување со компатибилни прирабници на цевководот RF. Телото од не'рѓосувачки челик 316, топката F316 и стеблото F316 наведени во главната спецификација ја обезбедуваат конфигурацијата на примарниот материјал, додека седиштето RPTFE е наменето за апликации каде што материјалот на седиштето е компатибилен со работниот медиум и температурата.

Основата за монтирање ISO 5211 обезбедува стандардизиран интерфејс за прикачување на компатибилни актуатори со делумно вртење или средна монтажна поставеност. ISO 5211 ги одредува димензиите на прирабницата за прицврстување на активаторот и на погонската компонента, така што интерфејсот на активаторот треба да се усогласи со големината на монтажата на вентилот и потребниот работен вртежен момент наместо да се избира само според големината на вентилот.

За автоматско сервисирање, вртежниот момент на вентилот, излезот на побудувачот, интерфејсот за монтирање, насоката на ротација и достапното напојување или довод на воздух треба да се потврдат пред склопувањето. Ограничувачките прекинувачи, електромагнетните вентили, позиционери и други контролни додатоци може да се изберат според системот за автоматизација.

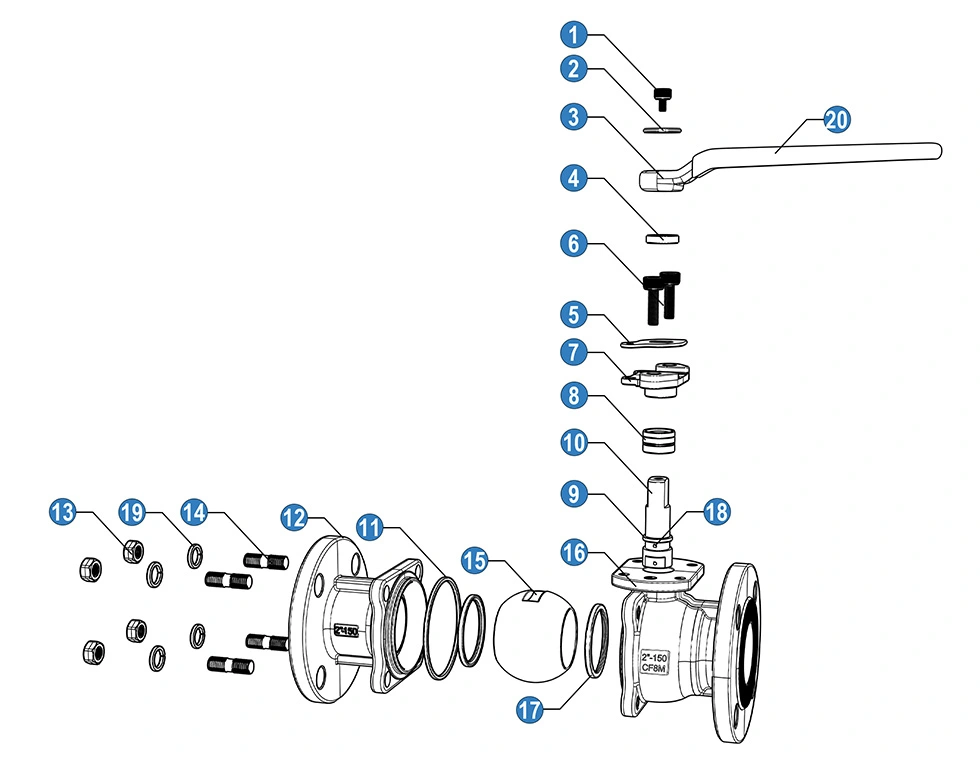

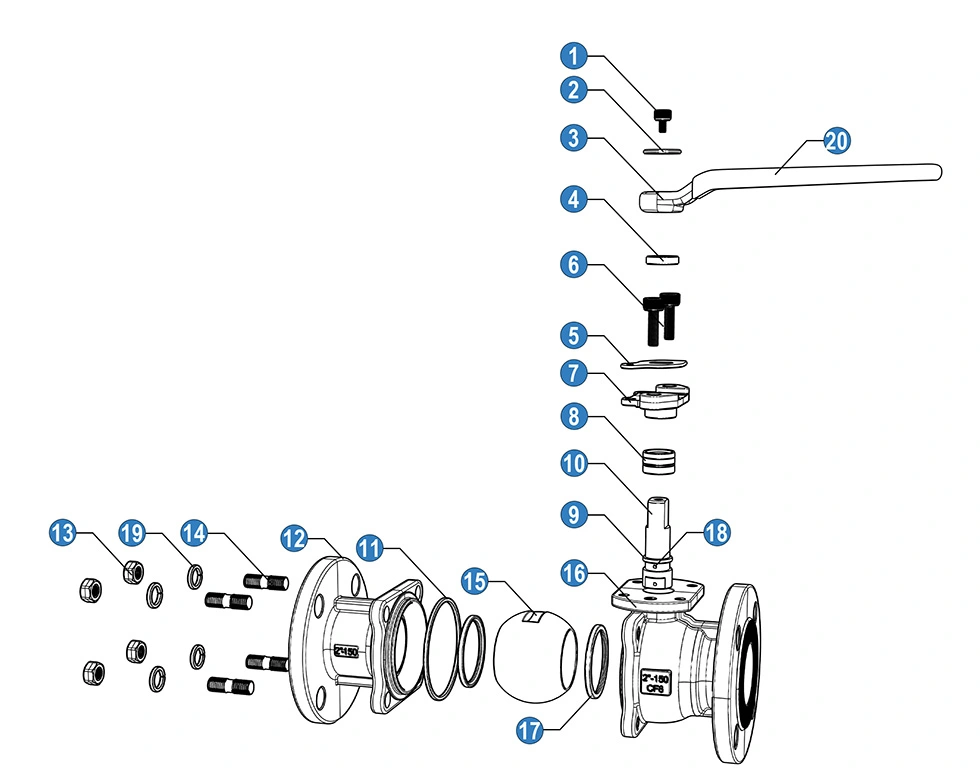

Материјали и конфигурација на компоненти

Списокот на компоненти погоре претставува една конфигурација на материјалот. Спецификациите на производот, исто така, обезбедуваат конфигурација од нерѓосувачки челик 316, што овозможува да се изберат навлажнетите компоненти според потребната отпорност на корозија и условите за сервисирање. Изборот на материјалот треба да се потврди во однос на реалните спецификации за купување и барањата за компатибилност со течности.

Општи димензии:

Клучни карактеристики

Приклучок на гасоводот со прирабници од класа 150

Конфигурацијата на краевите со прирабници RF обезбедува поврзување со завртки помеѓу вентилот и цевководот. Големината на прирабницата, распоредот на дупката за завртките, типот на свртена површина и соодветните димензии треба да се усогласат со прирабницата за парење на цевководот пред инсталацијата. ASME B16.5 ги покрива прирабниците на цевките и прирабничките приклучоци во NPS 1/2 до NPS 24 и ги вклучува димензиите на прирабниците од класа 150 и барањата за притисок-температура.

ISO 5211 Монтирање на активатор

Интерфејсот за монтирање на активаторот е наменет за автоматизација со делумно вртење. ISO 5211 ги дефинира димензиите на интерфејсот за прицврстување и димензиите на погонската компонента што се користат за поврзување на компатибилни актуатори со индустриски вентили. Затоа, големината на монтажата и излезниот погон треба да се проверат заедно со работниот вртежен момент на вентилот.

Компоненти од нерѓосувачки челик под притисок-граница

Главната спецификација користи ASTM A351 CF8M (316) за телото, ASTM A182 F316 за топката и стеблото и RPTFE за седиштето. Оваа комбинација на материјали може да се земе предвид за вода, масло, гас и други компатибилни медиуми каде што избраните материјали ги исполнуваат потребните хемиски и температурни услови.

Работа со четврт-вклучување/исклучување

Топчестиот вентил користи механизам за вртење четвртина за да се движи помеѓу отворената и затворената положба. Тој е првенствено наменет за услуга на изолација, а не за континуирано гаснење. Доколку е потребно регулирање на протокот, соодветноста на вентилот, седиштето и работните услови треба да се проценат пред изборот.

Антистатичка конструкција

Списоците на материјали вклучуваат антистатички уред за конфигурацијата на вентилот. Кога апликацијата бара антистатички перформанси, комплетната спецификација на вентилот и применливите барања за тестирање треба да се потврдат со документацијата за нарачка.

Типични апликации

Третман на вода:Погоден за изолација на компатибилни водоводи, процесна опрема и лизгалки за третман каде што е потребна прирабничка врска.

Системи за нафта и гас:Применливо за компатибилни нафтоводи и гасоводи и опрема кога материјалите на вентилите, класата на притисок и конфигурацијата за заптивање ги исполнуваат барањата за сервисирање.

Хемиска обработка:Може да се користи за изолација од процесна течност кога материјалите на телото, топката, стеблото, седиштето и заптивките се хемиски компатибилни со медиумот.

Опрема за индустриски процеси:Интерфејсот за монтирање на активаторот овозможува вентилот да се вгради во автоматизирани лизгалки, колектори и опрема која бара далечинско отворање/затворање на контрола.

Општа изолација на гасоводот:Погоден за индустриски цевководни системи кои бараат топчест вентил од класа 150 и рачно или автоматско исклучување.

Избор на активатор

Изборот на актуатор треба да се заснова на потребниот работен вртежен момент на вентилот, а не само на номиналната големина на цевката. Големината на вентилот, материјалот на седиштето, диференцијалниот притисок, средината, температурата и работната фреквенција може да влијаат на барањето за вртежен момент.

За пневматско активирање, потврдете го достапниот воздушен притисок, излезниот вртежен момент на активаторот, положбата на дефект и контролната галантерија. За електричното активирање, проверете го бараниот вртежен момент, напојувањето, работниот циклус и барањата за повратни информации. Интерфејсот за монтирање ISO 5211, исто така, треба да одговара на избраниот аранжман на активирач и спојка.

Размислувања за избор и инсталација

Пред да нарачате, потврдете ја номиналната големина, класата на притисок од класа 150, димензиите на прирабницата, RF свртувањето, работниот притисок, температурата, средните и потребните материјали за телото и облогите. За автоматизирани вентили, наведете го типот на активирачот, потребниот вртежен момент, интерфејсот за монтирање и барањата за контрола.

Пред инсталацијата, проверете ги лицата на прирабницата и краевите на вентилите за оштетување или контаминација. Правилно порамнете ги прирабниците за спојување и рамномерно затегнете ги завртките користејќи соодветна заптивка и применливата процедура за инсталација. Избегнувајте принудување на цевководот да се усогласи низ телото на вентилот.

По инсталацијата на активаторот, проверете ја насоката на вртење и отворете/затворете ги границите пред да го ставите вентилот во употреба. Тешките актуатори или менувачите треба да бидат соодветно поддржани каде што е потребно, така што прекумерните надворешни оптоварувања не се пренесуваат на интерфејсот за монтирање на вентилот.

Мерки на претпазливост при употреба

Работете со вентилот во рамките на наведените граници на притисок и температура. Вредноста 285PSI во табелата со производи не треба да се третира како универзален дозволен притисок за секоја големина и температура; применливиот рејтинг притисок-температура треба да се потврди за вистинската конфигурација.

Исплакнете го цевководот пред да го пуштите во употреба за да ја намалите можноста за навлегување на остатоци во вентилот и оштетување на седиштето или површините за запечатување.

Не користете го топчестиот вентил за континуирано гаснење освен ако апликацијата е технички оценета за избраното седиште и условите за работа.

Пред одржување, изолирајте го и депресурирајте го цевководот и потврдете дека вентилот е безбеден за сервисирање. За автоматизирани вентили, исклучете го или изолирајте го напојувањето или контролниот извор на активаторот како што се бара со применливата процедура за одржување.

Инспекција на квалитет и документација

Производната инспекција може да опфати верификација на материјалот, димензионална инспекција, склопување на каросеријата и тестирање на притисок во согласност со важечките барања за производот и нарачката. API 598 се користи за барања за проверка и тестирање на вентилите, додека ASME B16.34 се однесува на релевантниот дизајн на вентилот, притисок-температура и барања за димензии.

За проекти за кои е потребна следливост, класата на материјалот, спецификацијата на вентилот, барањата за тестирање и конфигурацијата на актуаторот треба да се потврдат пред производството. Шангтаи може да ги прегледа техничките цртежи и информациите за апликацијата кога проектот бара специфичен вентил и конфигурација за автоматизација.

Најчесто поставувани прашања

1. За што се користи ANSI класа 150 прирабнички топчест вентил со ISO 5211 основа за побудувач?

Прирабнички топчест вентил од ANSI класа 150 со основа за активирач ISO 5211 се користи за изолација за вклучување/исклучување во индустриски цевководни системи каде што е потребна прирабничка врска од класа 150 и интерфејс на актуатор со делумно вртење. Може да се конфигурира за рачно работење или автоматска контрола во зависност од големината на вентилот, работниот вртежен момент и системските барања.

2. Која е разликата помеѓу рејтингот на Класа 150 и максималниот притисок наведен во табелата?

Класата 150 е ознака за класа на притисок, додека наведената 285PSI е максимална вредност на притисок специфична за производот. Дозволениот работен притисок треба да се потврди според големината на вентилот, материјалот, температурата и применливиот рејтинг притисок-температура наместо да се претпоставува дека една вредност на притисокот важи за секоја работна состојба.

3. Кој погон може да се инсталира на вентилот?

Пневматските и електричните актуатори со делумно вртење може да се земат предвид кога нивниот приклучок за монтирање и излезниот вртежен момент се совпаѓаат со вентилот. Може да се земе предвид и хидраулично активирање за соодветна конфигурација. Изборот на актуатор треба да вклучува вртежен момент, ротација, напојување или снабдување со воздух и барања за контрола.

4. Зошто се користи RPTFE за седиштето на вентилот?

RPTFE е наведен како материјал за седиште во испорачаната конфигурација на производот. Неговата соодветност зависи од работниот медиум, притисокот и температурата. Ако апликацијата вклучува агресивни хемикалии или температури надвор од наведениот опсег, седиштето и материјалите за заптивање треба да се прегледаат пред изборот.

5. Што треба да се потврди пред да се нарача топчест вентил со прирабница?

Потврдете ја големината на вентилот, ознаката од класа 150, стандардот и свртувањето на прирабницата, средината, притисокот, температурата, комбинацијата на материјали и начинот на работа. За автоматизиран вентил, треба да се обезбедат и типот на активирачот, вртежниот момент, големината на монтирањето ISO 5211 и барањата за контрола.

6. Дали материјалот на вентилот може да се смени од нерѓосувачки челик 316?

Други конфигурации на материјали може да се разгледаат според апликацијата. Изборот на материјалот треба да ги земе предвид условите на корозија, притисокот, температурата и компатибилноста со работниот медиум. Конечните материјали на телото, топката, стеблото и седиштата треба да бидат потврдени во спецификацијата на производот пред производството.
