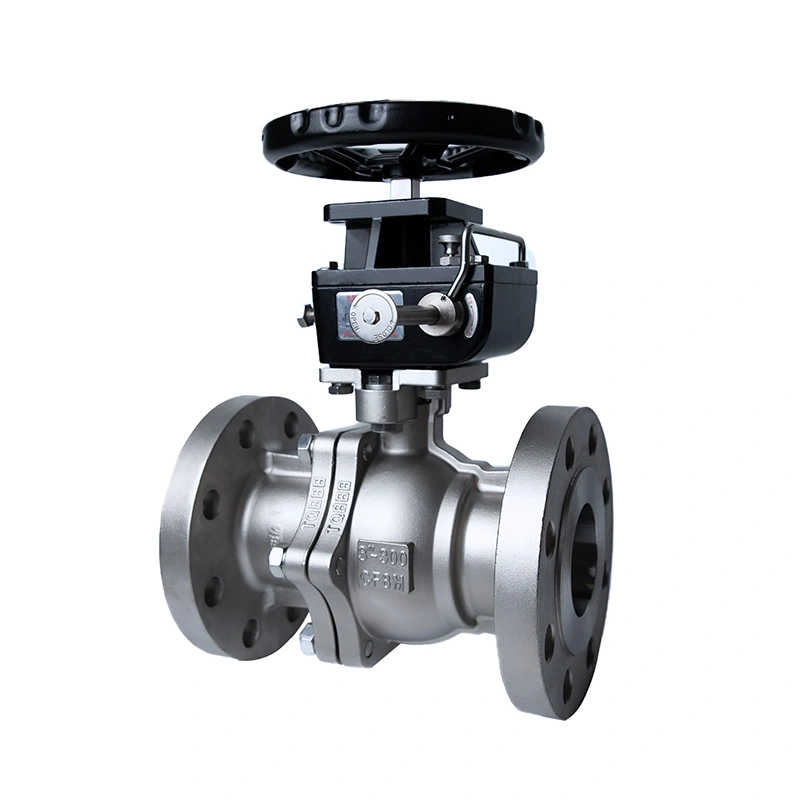

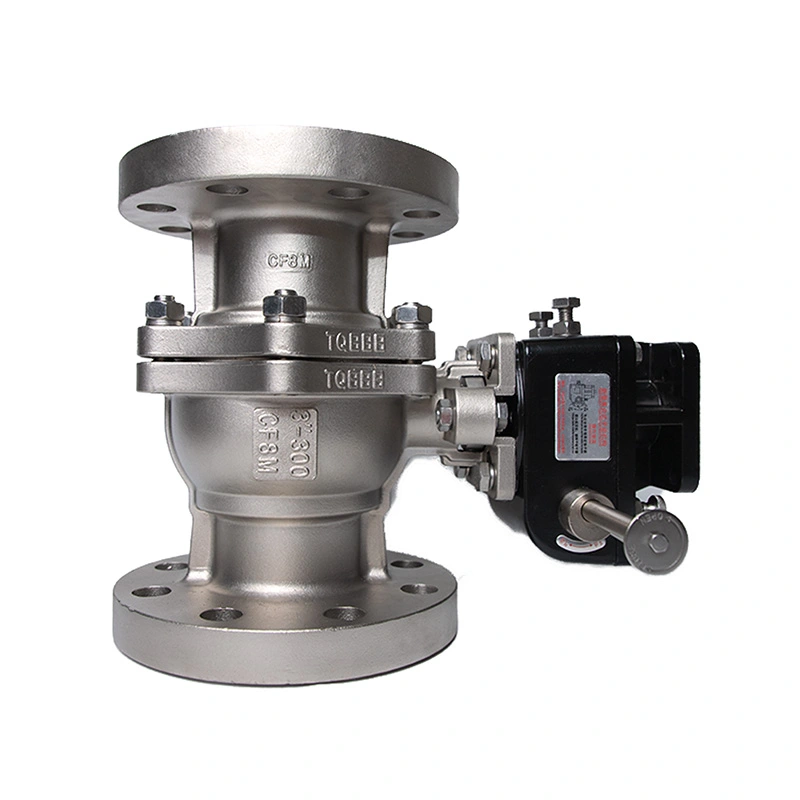

ANSI 300LB прирабнички топчест вентил со ISO 5211 основа за актуатор

ANSI 300LB прирабничкиот топчест вентил со ISO 5211 основа за побудувачкиот е конфигуриран за изолација на индустриски цевководи каде што е потребен прирабнички вентил од класа 300 и работа подготвена за погон. Неговата граница на притисок и внатрешните компоненти од нерѓосувачки челик се специфицирани за наведениот опсег на притисок и температура, додека конфигурацијата на вентилот може да се совпадне со рачна, пневматска или електрична работа според апликацијата.

Шангтаи произведува индустриски топчести вентили во Венжоу, Жеџијанг, Кина, со обработка, монтажа, тестирање на притисок, инспекција и финална подготовка извршени според важечките барања на производот. За нарачки на проекти, димензиите на вентилите, конфигурациите на материјалот, барањата за активирачот, цртежите и техничката документација може да се потврдат пред производството.

Главни димензии

Конструкција на вентили и избор на материјал

Вентилот користи тело од нерѓосувачки челик со конструкција ASTM A351 CF8M (316), додека топката и стеблото се наведени како ASTM A182 F316. Овие материјали обезбедуваат конзистентна конфигурација од нерѓосувачки челик за границата на притисокот и главните навлажнети компоненти. Седиштето RPTFE, кое се состои од тефлонски со 15% полнење, е избрано за наведениот работен опсег и треба да се потврди во однос на реалниот процесен медиум и температура пред да се нарача.

Тело од не'рѓосувачки челик

Телото ASTM A351 CF8M (316) ја формира главната структура на вентилот што содржи притисок. Конструкцијата од нерѓосувачки челик може да се смета за индустриски медиуми каде компатибилноста на материјалот и отпорноста на корозија се важни фактори за избор.

316 Топка и стебло

Топката и стеблото користат материјал ASTM A182 F316 според наведената конфигурација. Топката го обезбедува елементот за контрола на протокот со четвртина вртење, додека стеблото го пренесува работниот вртежен момент од рачката или активирачот на топката.

RPTFE седиште

Седиштето RPTFE обезбедува интерфејс за запечатување околу топката. Изборот на седиштата треба да се провери според медиумот, работната температура, притисокот и потребните услови за сервисирање бидејќи компатибилноста на седиштата на вентилот може да варира помеѓу различни процесни течности.

Конфигурација на топчест вентил со прирабници од класа 300

Конфигурацијата Класа 300 е наменета за цевководни системи кои бараат повисока класа на притисок од класата 150. Наведениот максимален притисок е 740 PSI, но дозволениот работен притисок не треба да се одредува само од номиналната класа. Вистинската способност за притисок зависи од големината на вентилот, материјалот, температурата и применливиот рејтинг притисок-температура.

Краевите со прирабници со RF обезбедуваат поврзување со завртки со соодветните прирабници на цевководот. За време на изборот, номиналната големина на цевката, димензиите на прирабницата, класата на притисок, типот на свртување, распоредот на дихтунзите, спецификацијата на завртките и достапниот простор за инсталација треба да се проверат во однос на системот за цевки.

ISO 5211 Монтирање на активатор

ANSI 300LB прирабнички топчест вентил со ISO 5211 основа за активирач може да се конфигурира за автоматско работење преку неговиот интерфејс за монтирање ISO 5211. Активаторот треба да се избере според работниот вртежен момент на вентилот и реалните услови за сервисирање, а не само според големината на вентилот.

Пневматските и електричните активатори може да се земат предвид за автоматска контрола на вклучување/исклучување. Во зависност од контролниот систем, може да бидат потребни дополнителни компоненти како електромагнетни вентили, гранични прекинувачи, уреди за повратни информации за положбата или позиционери. Достапниот интерфејс за монтирање, вртежниот момент на активаторот, аголот на ротација, напојувањето или снабдувањето со воздух и контролниот сигнал треба да се потврдат пред склопувањето.

Рачно работење

Рачното работење може да се користи каде што вентилот работи локално и не е потребна автоматска контрола. Методот на работа треба да се избере според големината на вентилот, позицијата на инсталација, работната фреквенција и потребниот работен вртежен момент.

Пневматско активирање

Пневматското активирање е погодно за системи каде што е достапен компримиран воздух и е потребна брза работа од четвртина. Вртежниот момент на активаторот треба да вклучува соодветен додаток за работните услови на вентилот и триењето на седиштето.

Електрично активирање

Електричното активирање може да се користи кога вентилот треба да се интегрира во електричен контролен систем. Напонот, работниот циклус, вртежниот момент, ограничувањата на патувањето, барањата за повратни информации и условите на животната средина треба да се потврдат при изборот на погонот.

Процес на производство

1. Техничка потврда

Пред производството, се прегледуваат потребната големина на вентилот, ознаката од класа 300, материјалите за каросеријата и облогите, работниот медиум, температурата, конфигурацијата на седиштето, димензиите на поврзувањето, начинот на работа и барањата за погонот. Цртежите и техничките спецификации може да се проверат кога вентилот е дел од поголем проект за цевки или автоматизација.

2. Подготовка и проверка на материјалот

Дојдовните материјали и купените компоненти се проверуваат според важечките барања за производство и инспекција. Идентификацијата на материјалот, димензиите, состојбата на површината и придружната материјална документација може да се прегледаат за нарачки за кои е потребна следливост.

3. CNC обработка

CNC обработка се користи за интерфејси на телото на вентилите, површини на прирабници, компоненти на топката и стеблото, области за запечатување, дупки за завртки и други прецизни карактеристики. Контролата на димензиите е важна за одржување на правилното усогласување помеѓу телото на вентилот, поврзувањето на цевководот и работните компоненти.

4. Подготовка на компоненти

Топките на вентилите, површините за запечатување, стеблата, седиштата, пакувањето, дихтунзите, прицврстувачите и другите компоненти се подготвуваат пред склопувањето. Барањата за завршна обработка и чистење на површината зависат од материјалот и наменетата примена.

5. Собрание и во тек инспекција

Внатрешните компоненти се склопуваат според наведената конфигурација. Проверките може да вклучуваат усогласување на стеблото, движење на топката, инсталација на заптивната компонента, димензии на прирабницата, склопување на телото и димензии на интерфејсот за монтирање на активаторот.

6. Притисок и функционално тестирање

Завршените вентили се подложени на применливи тестови за притисок на обвивката и истекување на седиштето. Работната функција, условите поврзани со вртежниот момент, изгледот, ознаките и другите наведени контролни ставки исто така се проверуваат пред пуштањето.

7. Завршна инспекција и пакување

Конечната проверка опфаќа идентификација на производот, потребни документи, состојба на вентилот, заштитни капаци, додатоци и пакување. Лицата на прирабниците и другите отворени површини за поврзување треба да бидат заштитени за време на транспортот за да се намали ризикот од оштетување при ракување.

Типични апликации

Цевководи за третман на вода и комунални услуги

Се користи за изолација во опрема за третман на вода, комунални цевководи, системи за пумпање и поврзани индустриски апликации за вода кога избраните материјали се компатибилни со сервисниот медиум.

Системи за нафта и гас

Применливо за изолација на цевководи и приклучоци на опрема во системи за нафта и гас каде класата на притисок, спецификацијата на материјалот, конфигурацијата на седиштата и важечките стандарди ги задоволуваат проектните барања.

Хемиска обработка

Може да се специфицира за компатибилни медиуми за хемиски процеси. Изборот на материјалот треба да го земе предвид хемискиот состав, концентрацијата, температурата, притисокот и потенцијалните ефекти врз телото, топката, стеблото и седиштето.

Системи за напојување и индустриски процеси

Прирабничкиот приклучок и конфигурацијата Класа 300 го прават овој вентил погоден за избрани индустриски процеси, цевководи за комунални услуги и електроенергетски системи каде што се потребни завртки приклучоци на цевководи и изолација од четвртина вртење.

Размислувања за избор и инсталација

Изборот на вентилот треба да започне со реалните работни услови, а не само со номиналната големина на цевката. Следниве информации треба да се потврдат пред да нарачате:

Средно:Идентификувајте ја течноста и проверете ја нејзината компатибилност со телото, топката, стеблото, седиштето, пакувањето и материјалите на заптивките.

Притисок и температура:Потврдете го нормалниот и максималниот работен притисок, температурниот опсег, флуктуациите на притисокот и применливите оценки притисок-температура.

Прирабничка врска:Одговарајте на големината на прирабницата на вентилот, рејтингот од класа 300, свртувањето кон RF, распоредот на отворите за завртки, типот на дихтунгот и димензиите на прирабницата на цевководот.

Конфигурација на проток и порта:Потврдете дали е потребна конструкција со целосна или намалена порта врз основа на капацитетот на проток, падот на притисокот и барањата за цевки.

Активатор:За автоматизирани вентили, обезбедете го потребниот работен вртежен момент, типот на активирачот, напојувањето или снабдувањето со воздух, контролниот сигнал и барањата за повратни информации.

Инсталација:Прирабниците на цевководот треба да бидат правилно порамнети пред да се заврткаат. Вентилот не треба да се присилува во положба за да се компензира неусогласеноста на цевката, а вентилот треба да остане во рамките на одредените граници на притисок и температура за време на работата.

Тестирање и документација

Инспекцијата на вентилот може да вклучува тестирање на притисокот на обвивката, тестирање на истекување на седиштата, димензионална инспекција, проверки на работа, визуелна инспекција и верификација на ознаките според важечките барања за нарачката. API 598 е наведен за тестирање и проверка на овој вентил.

Може да се обезбеди техничка документација според конфигурацијата на производот и барањата на проектот. Достапните документи може да вклучуваат листови со податоци за производот, димензионални цртежи, информации за материјалот, записи за проверка и применлива документација за тестирање.

Најчесто поставувани прашања

П1: За што се користи ANSI 300LB прирабнички топчест вентил со ISO 5211 основа за актуатор?

ANSI 300LB прирабнички топчест вентил со ISO 5211 основа за активирач се користи за изолација на индустриски цевководи и автоматска контрола на течноста за вклучување/исклучување. Погоден е за компатибилни апликации за вода, нафта, гас, хемиски, комунални и индустриски процеси во рамките на наведените граници на притисок, температура и материјал.

П2: Дали Класата 300 значи дека вентилот секогаш може да работи на 300 psi?

Бр. Класата 300 е ознака за класа на притисок наместо фиксна вредност на притисок во psi. Дозволениот работен притисок варира во зависност од материјалот на вентилот, големината, работната температура и применливиот рејтинг притисок-температура.

П3: Како треба да се избере побудувачот?

Активаторот треба да се избере според потребниот работен вртежен момент на вентилот, условите за сервисирање, работната фреквенција и барањата за контрола. За пневматско или електрично активирање, спецификациите на интерфејсот за монтирање и погонот исто така треба да се проверат пред склопување.

П4: Каков материјал за седиште се испорачува со овој вентил?

Наведената конфигурација користи RPTFE (PTFE+15%fv) како материјал за седиштето. Може да се земат предвид и други конфигурации за седишта или за заптивање кога различни медиуми или температурни услови бараат различен материјал.

П5: Дали вентилот може да се испорачува со пневматски или електричен погон?

Да. Вентилот може да се конфигурира за рачно работење или да се испорачува со компатибилно пневматско или електрично активирање. Изборот на актуатор треба да се потврди според големината на вентилот, работниот вртежен момент, методот на контрола и барањата за инсталација.

П6: Кои информации треба да се дадат кога се бара понуда?

Корисните информации вклучуваат големина на вентилот, класа на притисок, среден, работен притисок, температура, материјал на телото, материјал на седиштето, барања за прирабница, метод на работа, спецификации на погонот, количина и сите потребни цртежи или технички стандарди.

П7: Дали може да се обезбедат технички цртежи и материјални документи?

Да. Може да се обезбедат цртежи на производи, информации за димензиите, детали за материјалот, записи за проверка и други применливи технички документи според конфигурацијата на вентилот и барањата на проектот.
