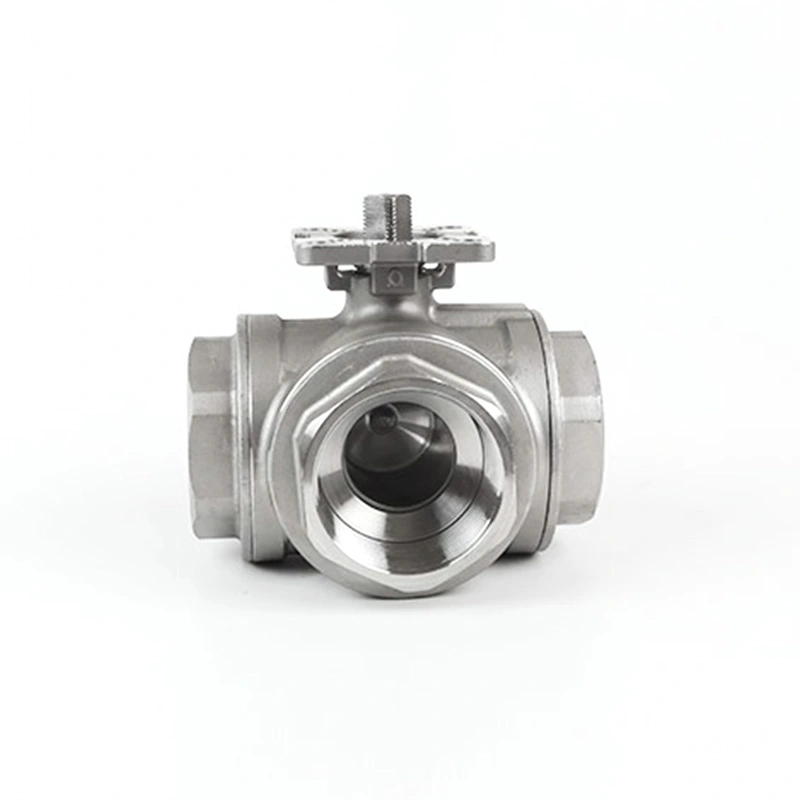

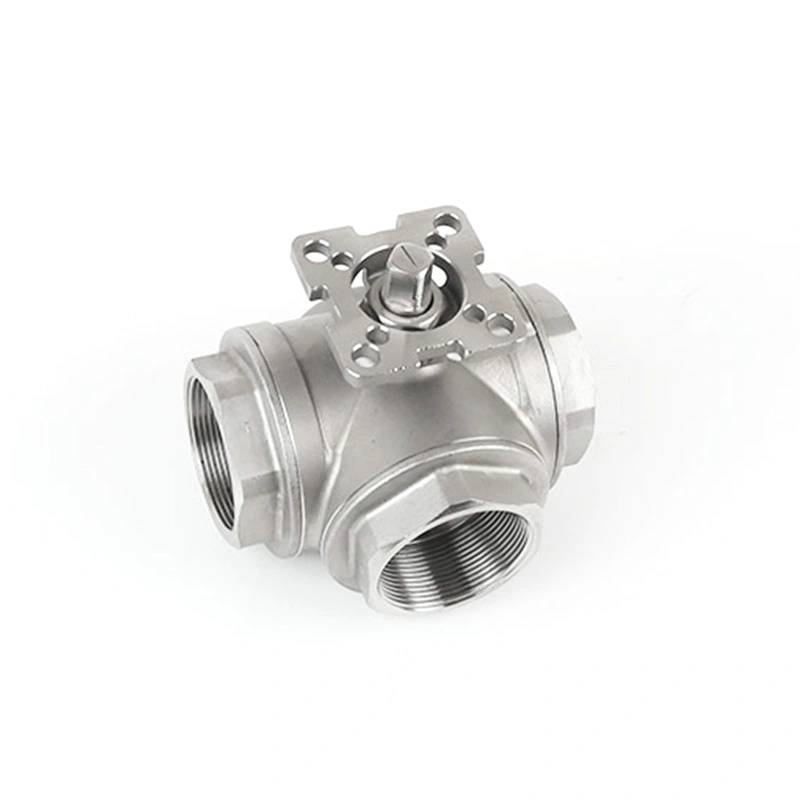

Тронасочен топчест вентил со ISO 5211 директно монтажна подлога L приклучок

Тринасочниот топчест вентил со ISO 5211 директна монтажна подлога L приклучок е дизајниран за цевководни системи кои бараат префрлување на насоката на протокот. Неговата структура L-порта поврзува една заедничка порта со која било од двете патеки на проток, што го прави идеален за пренасочување, бајпас линии, системи за циркулација, опрема за дозирање и автоматизирани единици за контрола на течности.

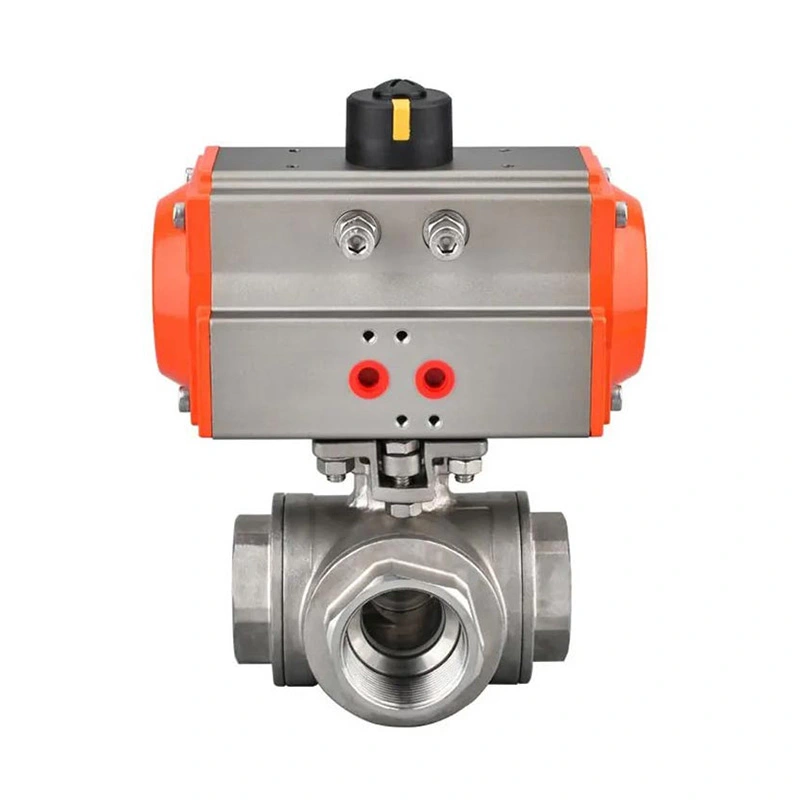

Интегрираната подлога за директно монтирање ISO 5211 овозможува полесно инсталирање на пневматски или електрични активатори. Го подобрува порамнувањето на активаторот, ги намалува дополнителните држачи и спојки, заштедува простор за инсталација и поддржува ефикасна автоматизација.

Прецизно обработените навојни краеви обезбедуваат непречена инсталација, сигурно поврзување и стабилни перформанси на запечатување кога се усогласени со правилниот стандард за цевки.

Главни димензии

За Шангтај

Шангтаи е изворен производител на вентили лоциран во Венжоу, Жеџијанг, Кина, главна база за производство на вентили. Нашата фабрика е на само 10 минути од аеродромот, што ги прави посетите и инспекциите погодни за глобалните клиенти.

Како добро препознатлив производител на вентили во Кина, Шангтаи нуди фабрички директни цени со директно контролирање на производството, алатирањето, инспекцијата и снабдувањето. Имаме ISO 9001 и CE сертификати, а поддржуваме и развој на мувла и прилагодување на OEM/ODM.

За овој производ, обезбедуваме цртежи на параметри, технички насоки и услуга по продажбата со брза реакција за да им помогнеме на клиентите да купуваат со сигурност.

Процес за контрола на квалитетот

Верификација на суровини

Опремата за тестирање материјали поддржува проверка и потврда на материјалот на лице место.

Машинска инспекција

За време на производството се проверуваат точноста на конецот, димензиите, завршната површина и клучните структурни делови.

ISO 5211 Контрола на подлогата

Димензиите на монтирањето и усогласувањето на интерфејсот на активаторот се проверуваат за да се обезбеди компатибилност.

Проверка на склопување

Топката, седиштето, стеблото и компонентите за заптивање се склопуваат според стандардизирани процедури.

Тест за притисок и запечатување

Вентилите се тестираат за перформансите на запечатување и оперативната сигурност пред пратката.

Завршна инспекција и пакување

Изгледот, ознаката, количината и пакувањето се прегледуваат за да се исполнат барањата за нарачка.

Најчесто поставувани прашања

П1: Која е главната функција на тринасочниот топчест вентил со L-порта?

Конфигурацијата на портата L главно се користи за префрлување или пренасочување на протокот помеѓу поврзаните гранки на цевководот. Внатрешната поставеност на пристаништето му овозможува на операторот да ја промени патеката на проток со ротирање на топката до потребната положба.

П2: За што се користи подлогата за директно монтирање ISO 5211?

Подлогата за монтирање ISO 5211 обезбедува стандардизиран интерфејс за компатибилни пневматски или електрични актуатори. Шемата за монтирање на погонот и работниот вртежен момент треба да се потврдат според големината на вентилот и барањата за примена.

П3: Дали вентилот со L-порта може да ги поврзе сите три порти во исто време?

Вентилите со L-порта обично се наменети за префрлување на протокот помеѓу две порти наместо за поврзување на сите три порти истовремено. Онаму каде што е потребна патека на проток со три порти или функција за мешање, може да биде посоодветна конфигурацијата на Т-порта.

П4: Дали Шангтаи може да обезбеди цртежи на производи и технички параметри?

Да. Може да се обезбедат цртежи на производи, информации за димензиите и технички спецификации за избор на вентили, планирање на инсталацијата и потврда на димензијата. Потребната врска, притисокот, температурата и спецификациите на материјалот треба да се потврдат пред производството.

П5: Дали вентилот може да се прилагоди за различни работни услови?

Да. Комбинации на материјали, компоненти за запечатување, спецификации за поврзување и конфигурации на актуатор може да се земат предвид според работниот медиум, притисокот, температурата и барањата за контрола.

П6: Може ли материјалот на вентилот да се потврди пред пратката?

Проверката на материјалот може да се организира според конфигурацијата на производот и барањата за инспекција. Материјалната документација и поврзаните инспекциски записи, исто така, може да се обезбедат таму каде што е наведено.

П7: Кои информации треба да ги дадам пред да нарачам?

Ве молиме наведете ја големината на вентилот, материјалите на телото и заптивките, работниот медиум, притисокот, температурата, стандардот за поврзување, потребната шема на проток и барањата за активирачот. За автоматизирани апликации, треба да се потврдат и типот на активирачот и потребниот работен вртежен момент.

П8: Што е тринасочен топчест вентил со ISO 5211 директно монтажна подлога L приклучок?

A Тронасочен топчест вентил со ISO 5211 директно монтажна подлога L приклучоккомбинира тринасочна патека на проток на L-порта со интерфејс за монтирање на побудувачкиот ISO 5211. Тој е дизајниран за апликации кои бараат префрлување или пренасочување на протокот заедно со пневматско или електрично активирање.
