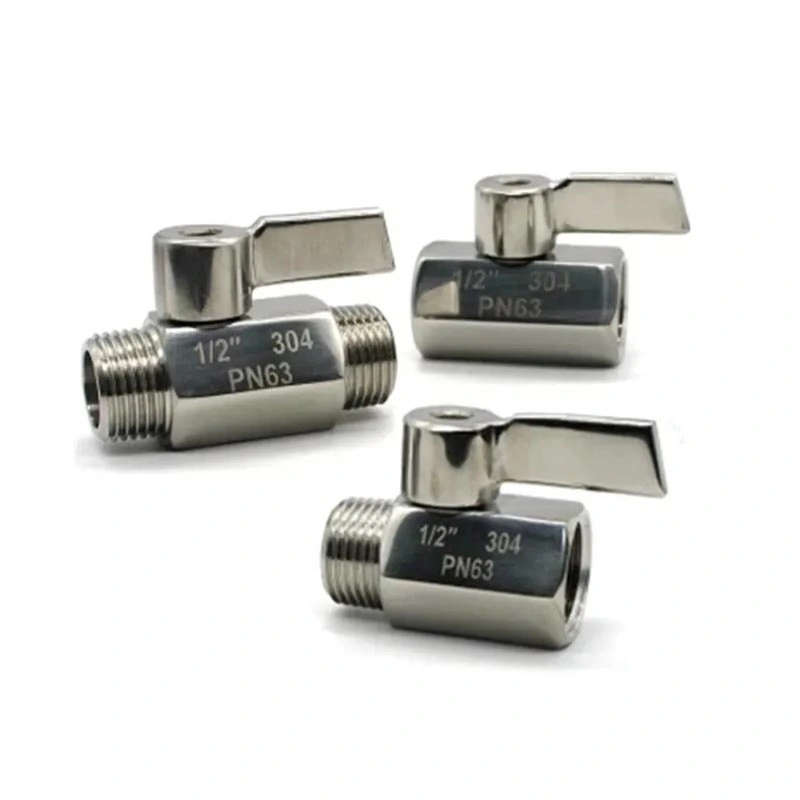

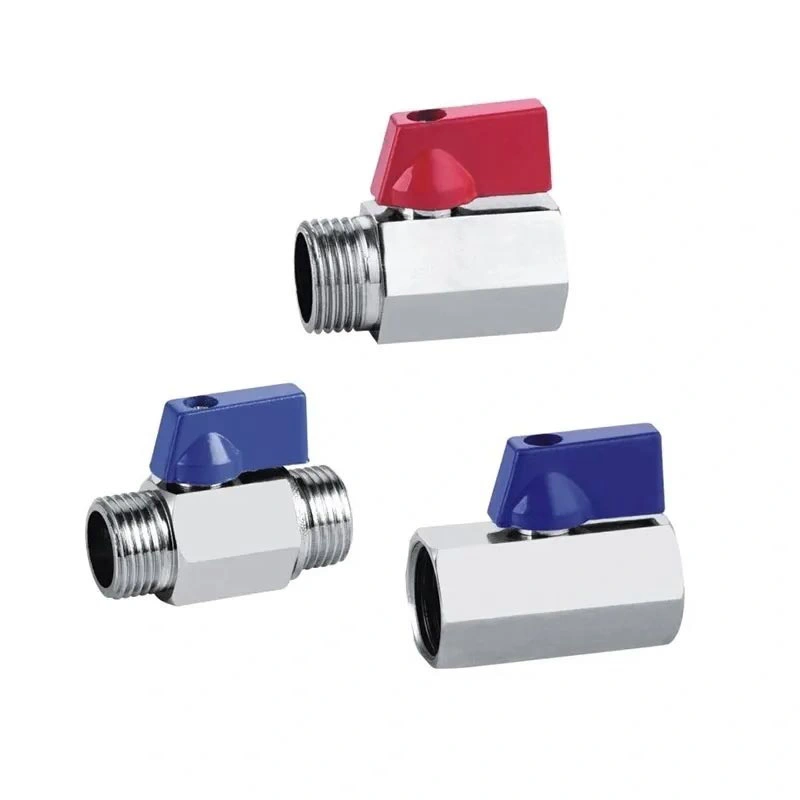

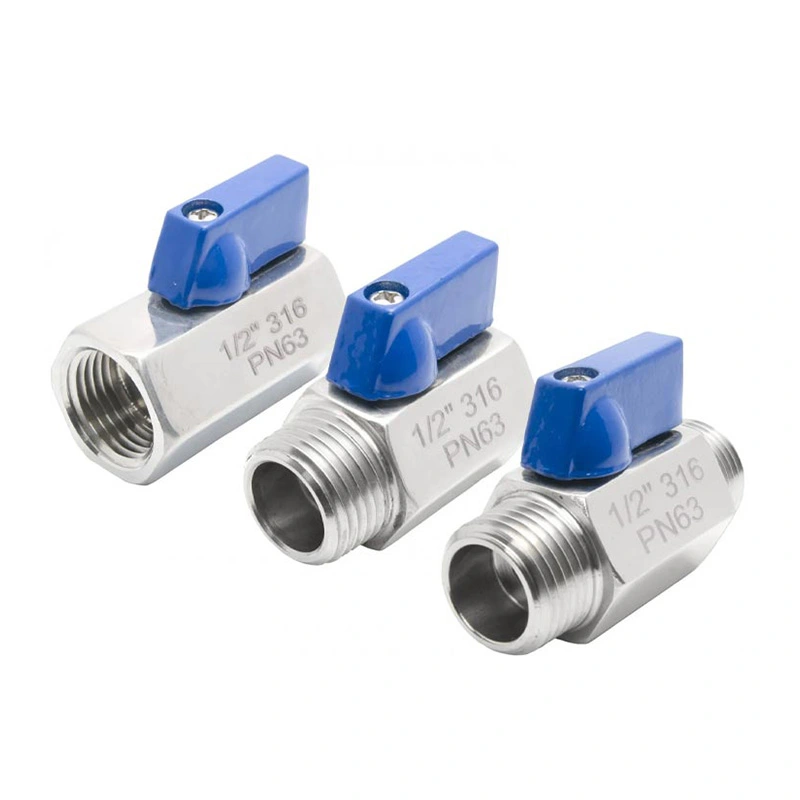

Мини топчест вентил од нерѓосувачки челик

Мини топчестиот вентил од не'рѓосувачки челик е дизајниран за компактни цевководи и опрема каде што просторот е ограничен, но потребен е вентил за исклучување со четвртина вртење. Неговото тело од нерѓосувачки челик, NPT или BSP врски со навој и компактната работна рачка го прават погоден за мали склопови на цевководи, инструменти и опрема за ракување со течности. Вентилот може да се избере според потребниот притисок, температура, медиум и спецификација за поврзување.

Главни димензии

Структура и карактеристики на производот

Компактна работа со четврт свртување

Вентилот користи механизам со топче за четврт вртење за услуга за вклучување/исклучување. Вртењето на рачката ја менува положбата на топката и го отвора или затвора проточниот премин. Овој метод на работа е погоден за апликации каде што вентилот треба често да се ракува или каде што е потребна едноставна функција за исклучување.

316 Конструкција од нерѓосувачки челик

Телото на вентилот е наведено како ASTM A351 CF8M (316), при што ASTM A182 F316 се користи за топката и стеблото. Оваа комбинација на материјали обезбедува конструкција од нерѓосувачки челик за апликации каде отпорноста на корозија и компатибилноста на материјалите се важни. Вистинската соодветност треба да се провери во однос на медиумот на процесот и работните услови.

NPT и BSP навојни врски

Вентилот е достапен со NPT и BSP навојни врски за интеграција со компатибилни цевки и опрема. Типот на нишка треба да се потврди пред да се нарача бидејќи нишките NPT и BSP користат различни стандарди на нишки и не треба да се третираат како заменливи врски.

Конфигурација на седиштата RPTFE

Стандардниот материјал на седиштата е RPTFE (тефлонски + 15% fv). Изборот на седиштата треба да ги земе предвид работниот медиум, работната температура и притисокот. Онаму каде што апликацијата вклучува агресивни хемикалии или специјални процесни течности, компатибилноста на материјалот треба да се потврди пред изборот на вентилот.

Размислувања за избор

Изборот на мал топчест вентил бара повеќе од совпаѓање со големината на цевката. Треба да се земат предвид работниот медиум, притисокот, температурата, типот на поврзување и достапниот простор за инсталација. Ограничувањата на притисокот и температурата на вентилот треба да се проверат во однос на реалните работни услови пред инсталацијата.

За инсталации со навој, потврдете дали гасоводот користи нишки NPT или BSP. За опрема со ограничен пристап, проверете ја положбата на рачката и достапното растојание околу вентилот. Седиштето и материјалите за заптивање исто така треба да бидат компатибилни со процесната течност за да се избегне предвремено абење на компонентите.

Апликативни сценарија

Мини топчестиот вентил од не'рѓосувачки челик може да се користи за исклучување во компактни системи и опрема со течност каде што е потребен помал распоред на вентилите. Вообичаените апликации вклучуваат:

Системи за водоснабдување и одводнување

Пневматска опрема и линии за компримиран воздух

Инструментација и опрема за тестирање

Мали машини и опрема за автоматизација

Системи за ладење и единици за филтрирање

Лабораториски и водоводни инсталации

Лесни индустриски системи за ракување со течности

Инсталација и одржување

Пред инсталацијата, проверете ја големината на вентилот, типот на навојот, рејтингот на притисокот, температурниот опсег и компатибилноста на материјалот. Исчистете ги навоите на цевката и отстранете ги туѓите честички што можат да влијаат на површината за поврзување или запечатување. Користете соодветен метод за запечатување на конецот за избраната врска и избегнувајте прекумерна сила на затегнување.

По инсталацијата, ракувајте со рачката низ целиот опсег на четврт вртење и проверете ја врската за истекување за време на пуштањето во работа на системот. За време на одржувањето, изолирајте го вентилот од изворот на притисок пред проверка или замена на внатрешните компоненти.

Квалитет и документација

Производствената инспекција може да вклучува проверки на димензиите, проверка на материјалот, инспекција на склопување и притисок или тестови за запечатување во согласност со важечките барања за производот и нарачката. Може да се обезбедат цртежи на производи и технички спецификации за потврда на димензијата и избор на проект. Материјалната документација и евиденцијата за инспекција, исто така, може да се организираат таму каде што е потребно.

Најчесто поставувани прашања

П1: За што се користи мини топчест вентил од нерѓосувачки челик?

A Мини топчест вентил од нерѓосувачки челикглавно се користи за контрола на течноста за вклучување/исклучување во компактни цевководи, опрема и инструментални системи. Погоден е за компатибилни вода, воздух, масло и други индустриски медиуми во наведениот опсег на притисок и температура.

П2: Која е разликата помеѓу нишките NPT и BSP?

NPT и BSP се различни стандарди за навој со различни профили и спецификации на нишки. Навојот на вентилот мора да одговара на цевката или фитингот за спојување, така што бараниот стандард за навој треба да се потврди пред да се нарача.

П3: Кои материјали се користат за вентилот?

Стандардната конфигурација користи ASTM A351 CF8M (316) за телото, ASTM A182 F316 за топката и стеблото и RPTFE (PTFE+15%fv) за седиштето. Други материјали се достапни на барање.

П4: Со кој притисок и температура може да се справи вентилот?

Наведениот максимален притисок е 285 PSI, а температурниот опсег е -25℃~150℃. Вистинските дозволени работни услови треба да се потврдат според големината на вентилот, средината, температурата и применливиот рејтинг притисок-температура.

П5: Може ли да побарам цртеж на производот пред да нарачам?

Да. Може да се обезбедат димензионални цртежи и технички спецификации за да се потврди големината на вентилот, типот на поврзување, димензиите на инсталацијата и другите потребни параметри пред производството.

П6: Може ли да се потврди материјалот на вентилот?

Да. Проверката на материјалот и поврзаната документација за инспекција може да се организираат според конфигурацијата на вентилот и барањата за нарачка. При поставувањето на нарачката треба да се потврди применливиот опсег на инспекција.

П7: Дали се достапни различни материјали?

Да. Други комбинации на телото, топката, стеблото, седиштата и материјалот за заптивање може да се земат предвид за специфични работни услови, што подлежат на потребниот притисок, температура и компатибилност на медиумот.
