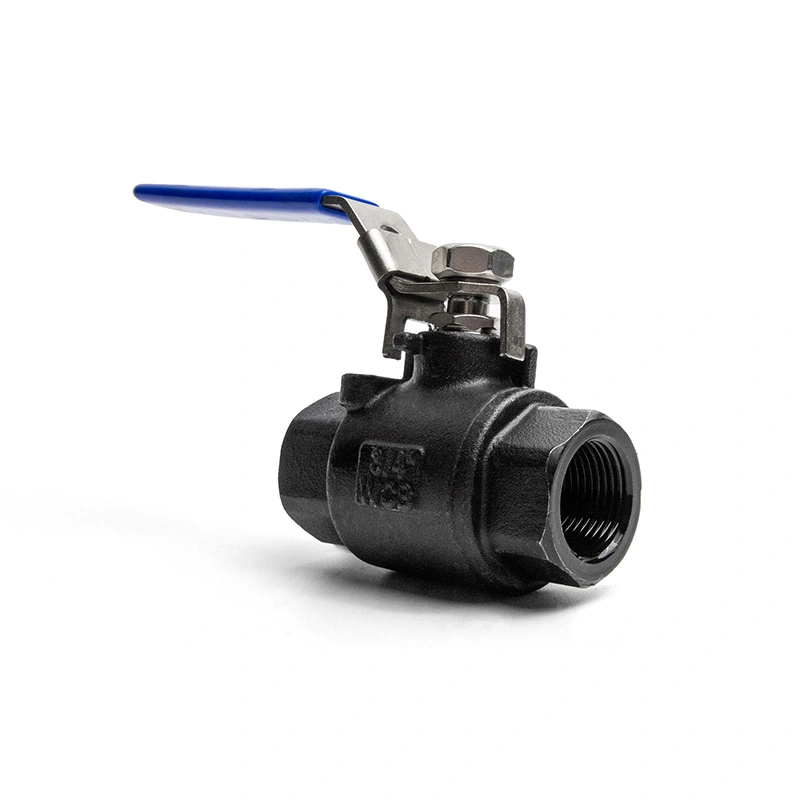

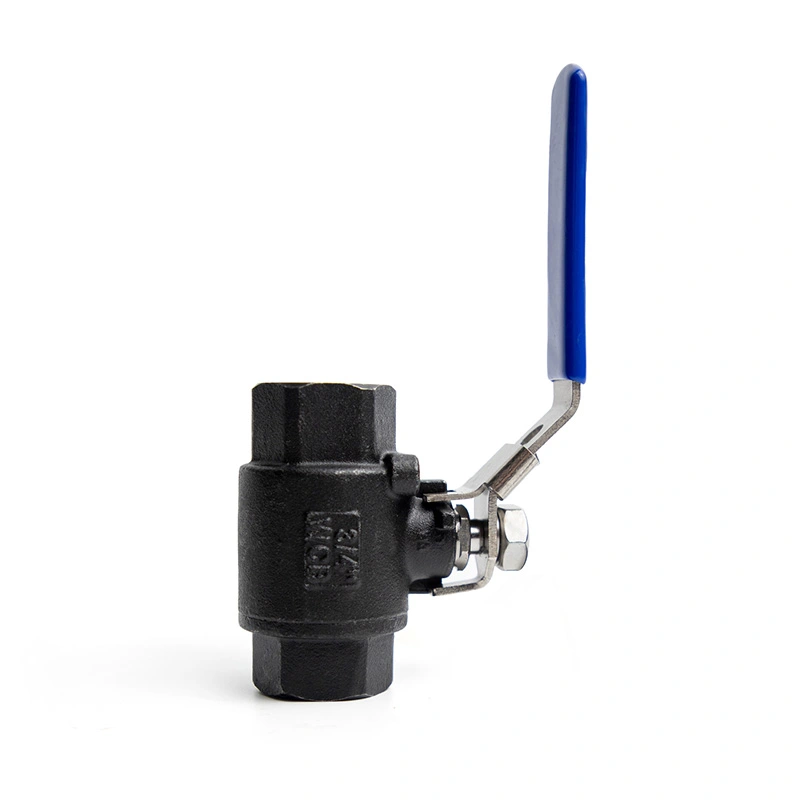

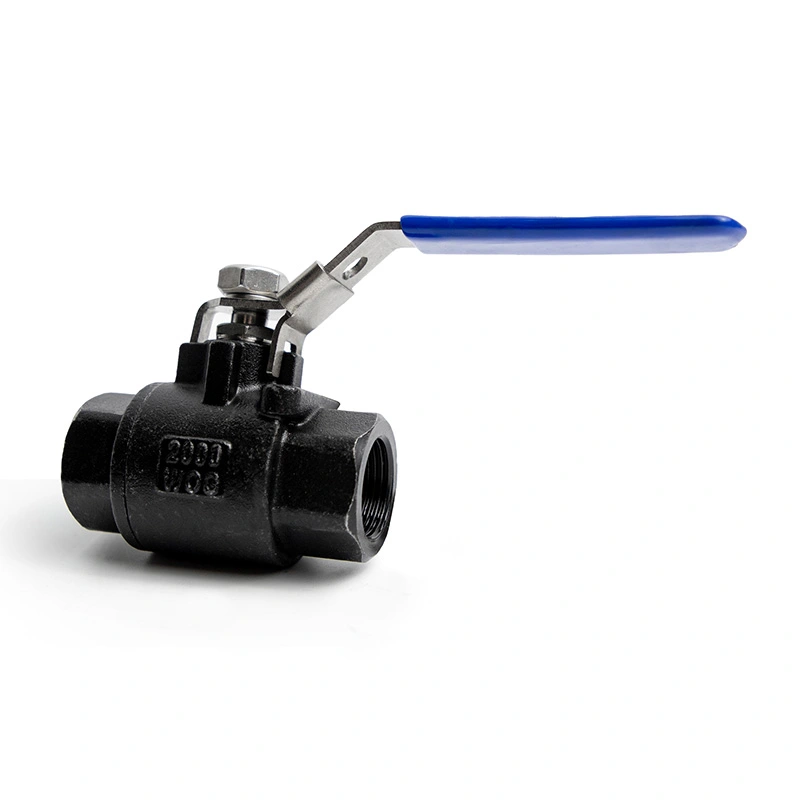

Топчест вентил од 2 компјутери од јаглероден челик 2000WOG со уред за заклучување

Shangtai 2PC Carbon Steel Ball Valve 2000WOG with Locking Device е дизајниран за сигурна контрола на вклучување/исклучување во индустриски цевководи под висок притисок. Со можност за притисок до 1975 PSI, овој вентил е погоден за барања за вода, масло, гас, компримиран воздух и компатибилни индустриски флуиди во услови без удари.

Дводелната структура на телото го прави вентилот попослужлив од многу едноделни дизајни. Кога одржувањето е потребно е, вентилот може да се расклопи попогодно, овозможувајќи замена на седиштата и компонентите за заптивање да го продолжи работниот век и ги намалува трошоците за замена.

За да се обезбеди постојан квалитет, вентилот се проверува низ четири фази на контрола на квалитетот од необработено тело до готов производ:

Проверка на необработеното тело – го проверува изгледот, димензиите и материјалната состојба.

Машинска инспекција - ги потврдува навоите, површините за заптивање, точноста на отворите и клучните димензии.

Инспекција на склопување – ја проверува топката, седиштата, стеблото, заптивните прстени, рачката и уредот за заклучување.

Завршна инспекција - вклучува тестирање на притисок, тестирање на истекување, тестирање на работа, означување и инспекција на пакувањето.

Овој строг процес на квалитет помага да се подобри конзистентноста на производот, да се намалат неисправните стапки и да се испорача посигурно вентили за индустриски клиенти.

*N: Краевите на конецот според ANSI B 2.1 NPT
*Б:Краеви на конец според BS21 BSP

Принцип на работа на вентилот

Топчестиот вентил го контролира протокот со ротирање на прецизно издупчена топка во телото на вентилот.

Отворена позиција

Кога рачката е паралелна со цевководот, дупката низ топката е усогласена со цевката. Течноста поминува низ вентилот со мал отпор на проток.

Затворена позиција

Кога рачката е свртена за 90 степени, цврстата страна на топката го блокира патот на протокот. Седиштата притискаат на топката за да се создаде цврсто затворање.

Функција за заклучување

Откако ќе се отвори или затвори вентилот, уредот за заклучување може да ја обезбеди положбата на рачката. Ова помага да се спречи погрешно работење, неовластено работење или случајно движење предизвикано од вибрации.

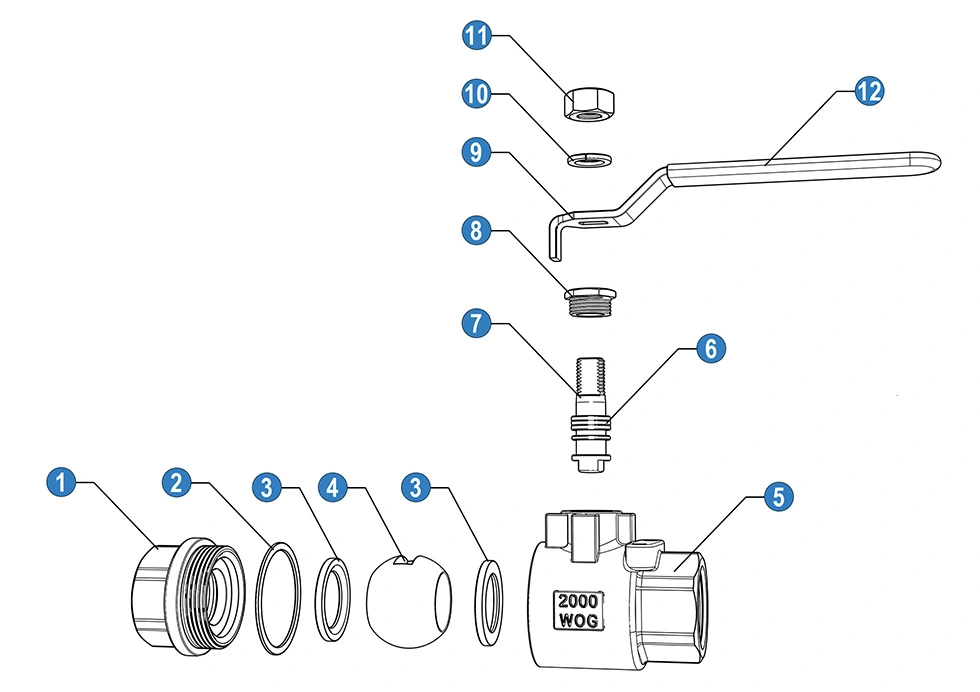

Дизајн за одржување со две парчиња

Дводелното тело овозможува полесно расклопување во споредба со едноделен вентил. Седишта, заптивки и сродни делови за заптивање може да се прегледа или замени кога е потребно, помагајќи да се продолжи работниот век на вентилот.

Забелешка: Топчестите вентили главно се дизајнирани за целосно отворена или целосно затворена услуга. Не се препорачува долгорочно пригушување бидејќи може да ги оштети топката и седиштата.

Применливи индустрии и причини

Забелешка за избор: Јаглеродниот челик е силен и исплатлив, но не е најдобриот избор за висококорозивни медиуми. За корозивни хемикалии или морски средини, треба да се разгледаат опциите од нерѓосувачки челик или специјални материјали.
